Цифровой видеорегистратор Краткое руководство пользователя

Примечание:

Шаги по установке жесткого диска похожи в разных моделях, процедура ниже представлена для

ознакомления.

Установка жесткого диска

Шаги:

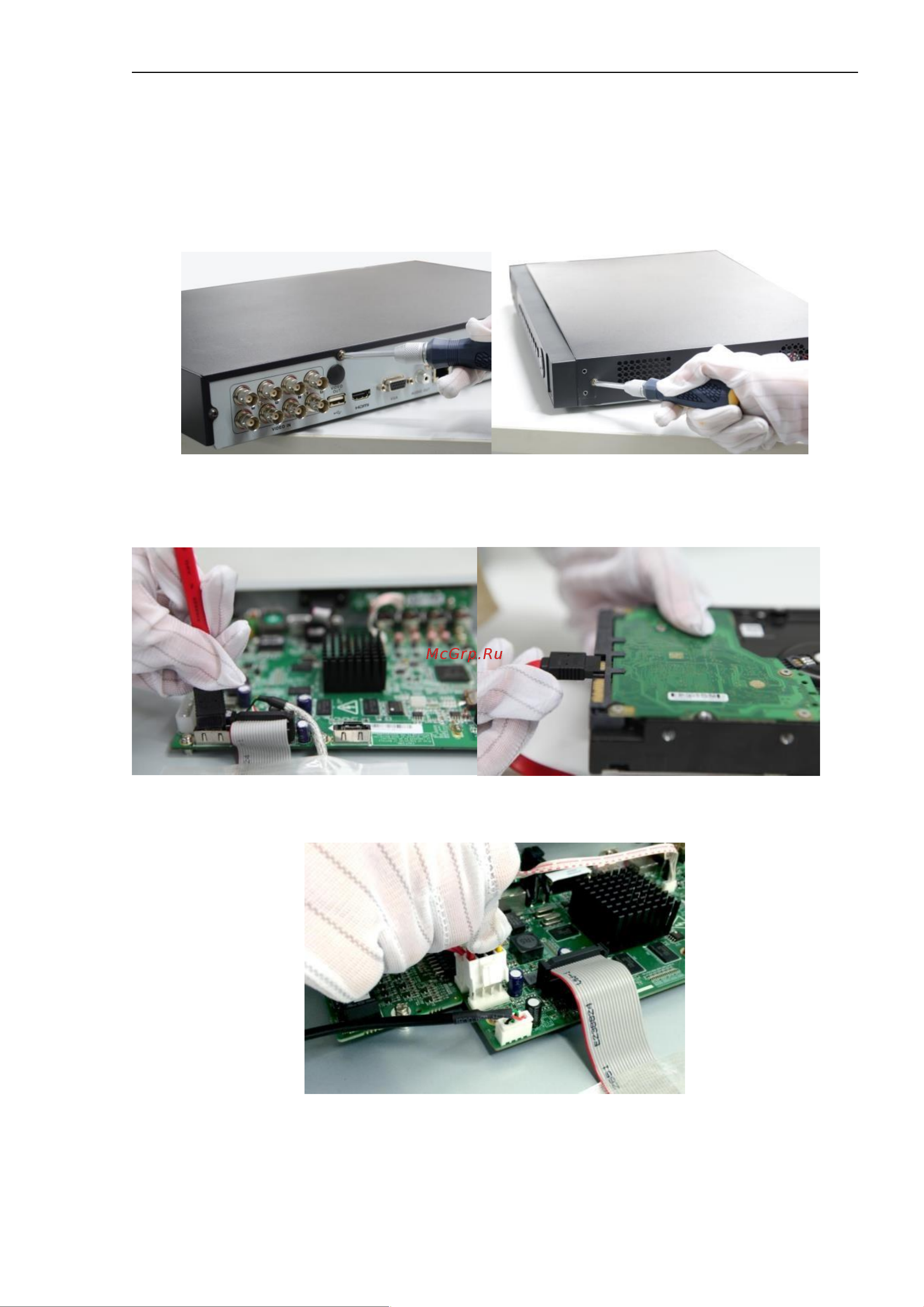

1. Снимите крышку с DVR, открутив винты на задней и боковой панелях.

Рисунок 2.1 Снимите крышку DVR

2. Подключите один конец кабеля передачи данных к материнской плате DVR, а другой конец к

жесткому диску.

Рисунок 2.2 Подключение кабеля данных

3. Подключите кабель питания HDD

Рисунок 2.3 Подключение кабеля питания

4. Разместите жесткий диск на нижней части устройства, а затем закрепите винты на нижней

части, чтобы зафиксировать жесткий диск.
