Цифровой видеорегистратор Краткое руководство пользователя

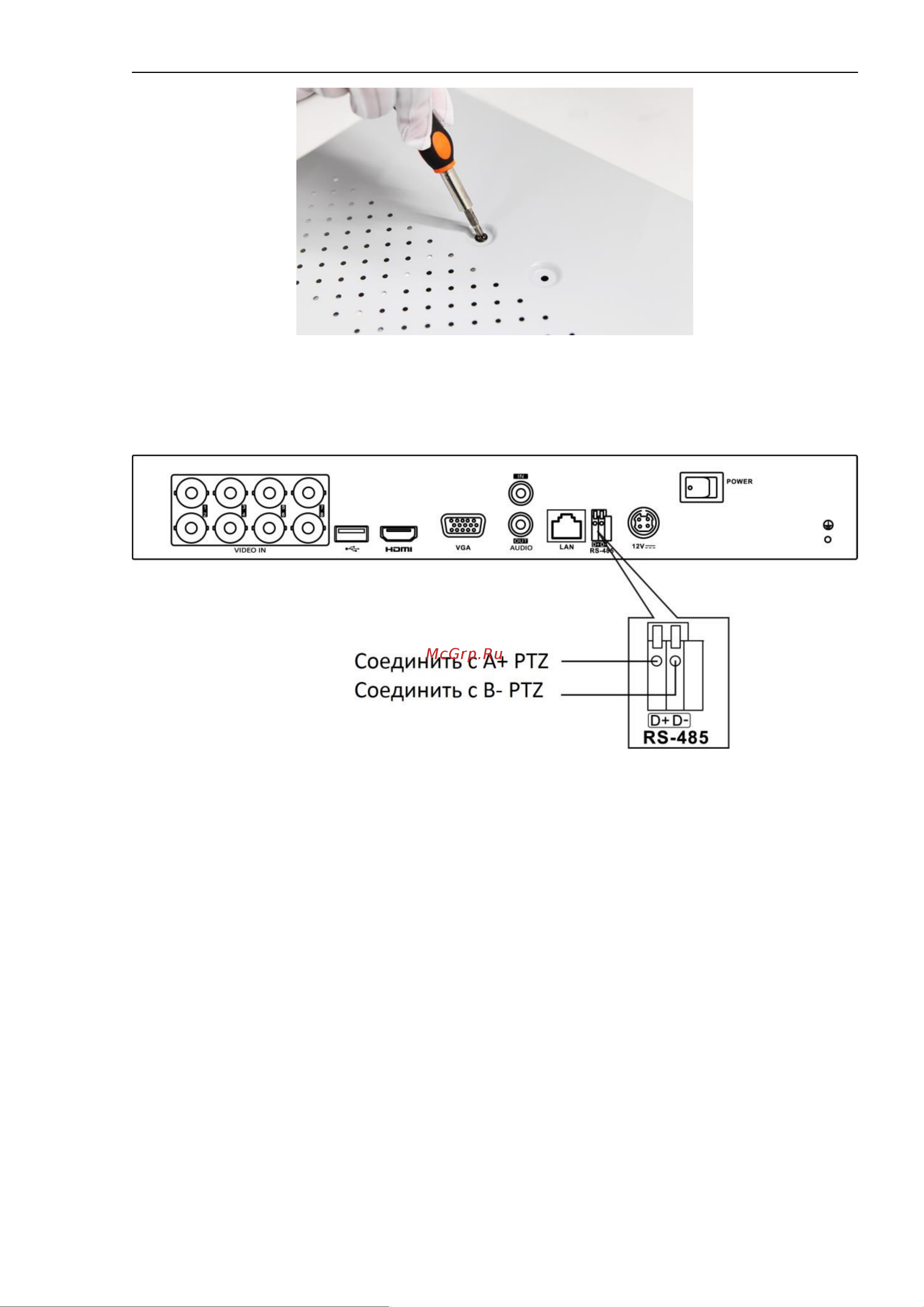

Рисунок 2.4 Установка жесткого диска

5. Установите верхнюю крышку регистратора и закрутите винты.

2.3 Разъем RS-485 и подключение контроллера

Рисунок 2.5 Подключение контроллера А

Для подключения PTZ к DVR:

1. Отключите клеммник от разъема RS-485.

2. Нажмите и удерживайте оранжевую часть клеммника; вставьте сигнальные кабели в разъемы и

отпустите оранжевую часть. Убедитесь в том, что кабели плотно держатся в разъемах.

3. Соедините A+ на PTZ с пином D+ на разъеме и B – на контроллере с D- на разъеме.

4. Затяните винты.

5. Подключите клеммник к разъему.

Примечание:

Убедитесь, что контроллер и DVR заземлены.
