Сетевой видеорегистратор. Руководство пользователя
38

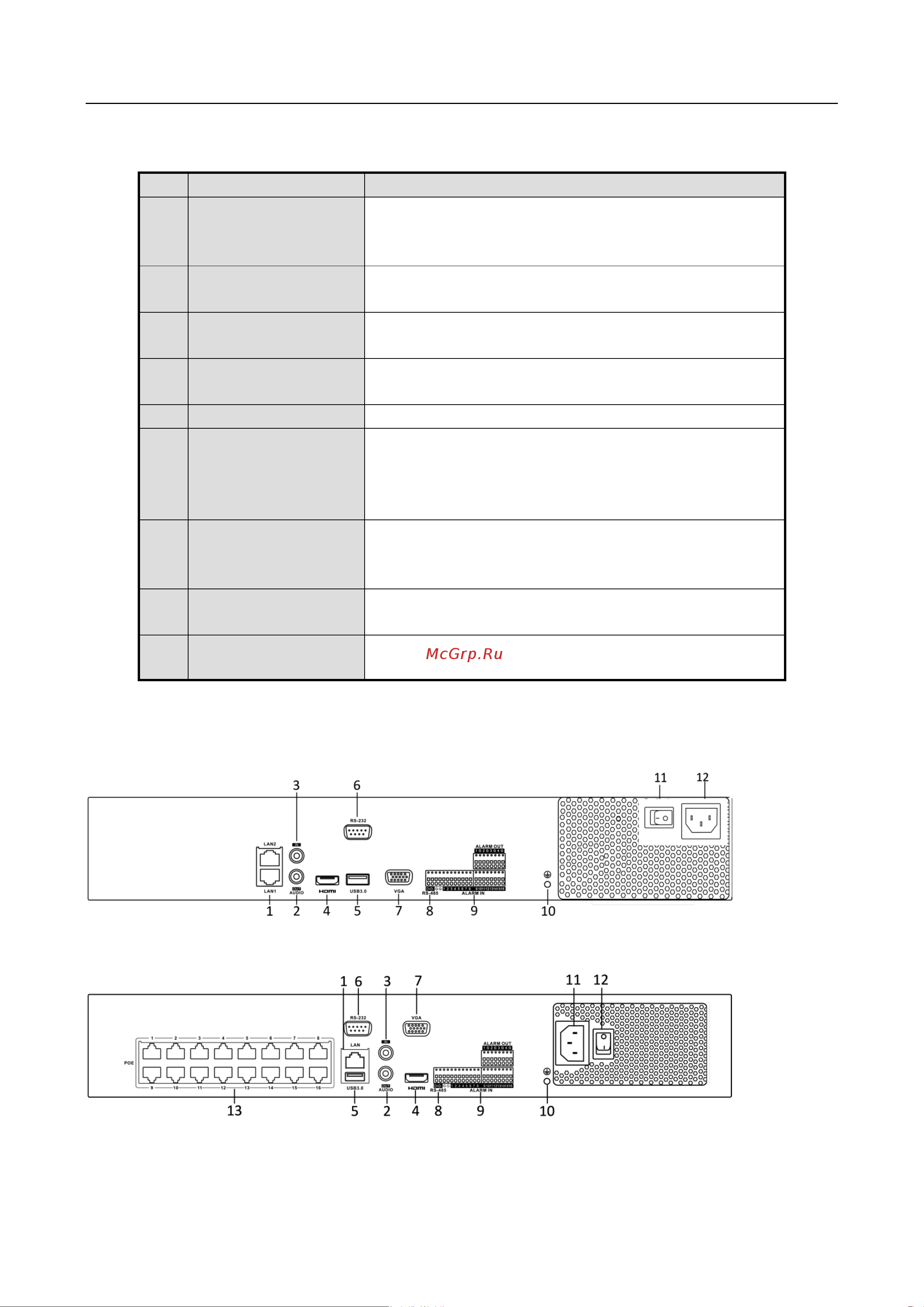

Таблица 1-9 Описание задних панелей
1.5.3 Серии DS-7700NI
Рисунок 1-16 Серии DS-7700NI-I4 и DS-7700NI-K4
Рисунок 1-17 Серии DS-7700NI-I4/16P и DS-7700NI-K4/16P
№
Название
Описание
1
Сетевые
интерфейсы с
функцией PoE
Сетевые интерфейсы для камер и для
обеспечения питания через Ethernet.
2
AUDIO IN («АУДИО
ВХОД»)
RCA разъем для аудио входа.
3
AUDIO OUT
(«АУДИО ВЫХОД»)
RCA разъем для аудио выхода.
4
VGA интерфейс
DB9 разъем для VGA выхода. Отображение
локального видео выхода и меню.
5
HDMI
интерфейс
Разъем HDMI.
6
Сетевой интерфейс
LAN
1 10/100/1000 Мбит/сек адаптивный Ethernet
интерфейс для DS-7600NI-K1;
1 100 Мбит/сек полнодуплексный Ethernet
интерфейс для DS-7600NI-K1/4P.
7
USB интерфейс
Universal Serial Bus порт (USB) для подключения
дополнительных устройств, таких как USB мышь и
USB жесткий диск (HDD).
9
Питание
Питание 12В DC для DS-7600NI-K1 и питание 48В
для DS-7600NI-K1/4P
10
GROUND
(«ЗАЗЕМЛЕНИЕ»)
Заземление (должно быть подключено, при
запуске NVR).
