Руководство пользователя мобильного сетевого видеорегистратора
11
1.2 Задняя панель
Задняя панель серии DS-M5504HNI представлена ниже:
1
2 3 4 5
6
7
8
9

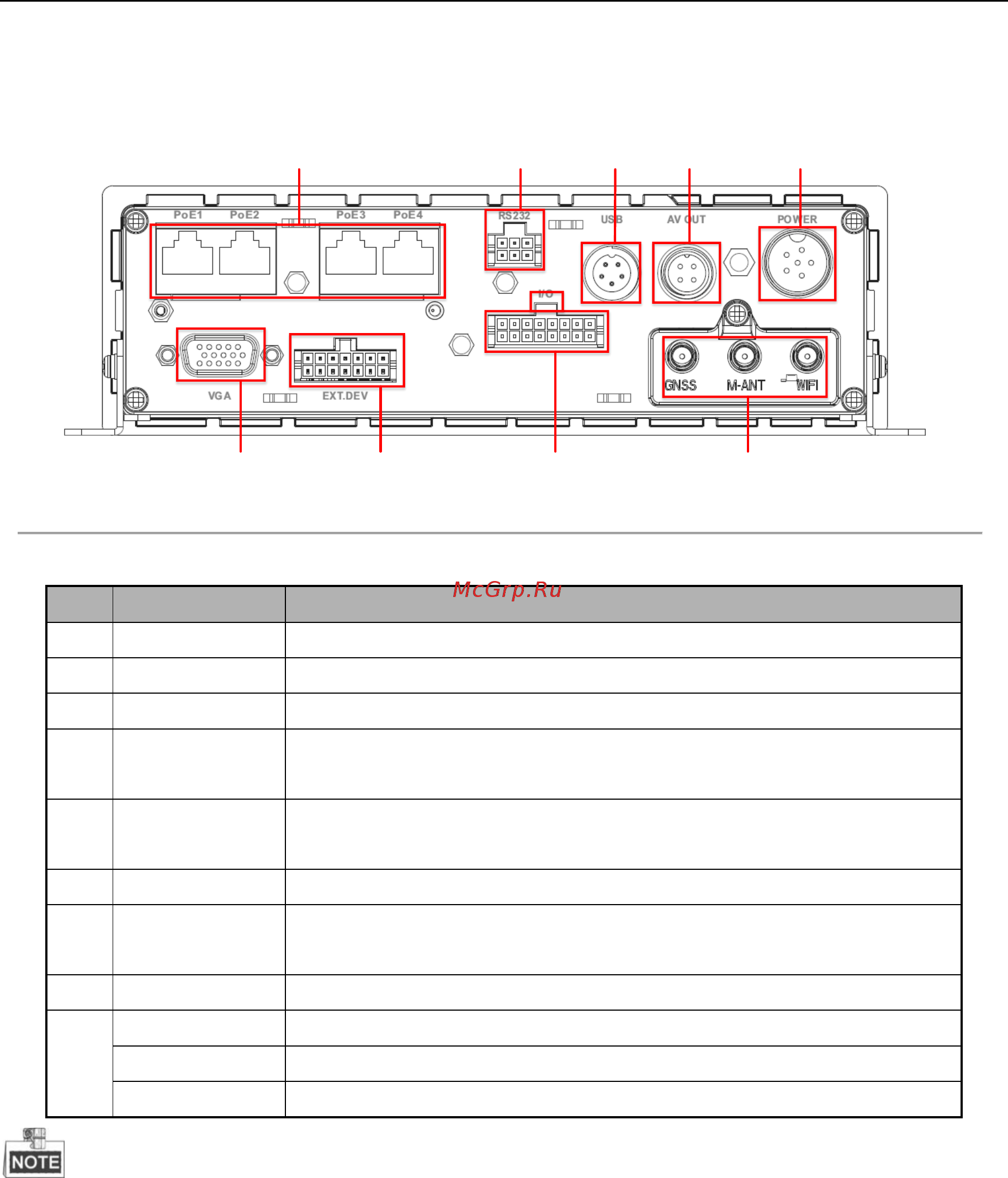

Рисунок 1.2 Задняя панель
Таблица 1.2 Описание задней панели
№
Название
Описание
1
PoE1 - POE4
PoE-интерфейсы для обеспечения питания IP-камер
2
RS232
Интерфейс RS-232
3
USB
Интерфейс USB, 5-контактный «авиационный» разъем
4
AV OUT
4-контактный «авиационный» разъем для вывода аудио и видео;
обеспечение питания 12В DC.
5
POWER
6-контактный «авиационный» разъем для питания и контроля
запуска
6
VGA
VGA интерфейс
7
EXT. DEV
10-контактный «авиационный» разъем для интерфейса RS-422,
интерфейс двухканального аудио и видео выход
8
I/O
Интерфейсы тревожного входа/выхода
9
GNSS
Интерфейс антенны GNSS
M-ANT
Интерфейс 3G антенны
WIFI
Интерфейс Wi-Fi антенны
Часть функций опциональна. Для получения дополнительной информации обратитесь к
актуальному устройству.
Обозначение контактов «авиационных» разъемов приведено только для ознакомления. Для
получения дополнительной информации обратитесь к меткам на соответствующем разъеме.
1.3 Операции ИК-пульта дистанционного
управления
Устройство также может управляться с помощью входящего в комплект ИК-пульта дистанционного
