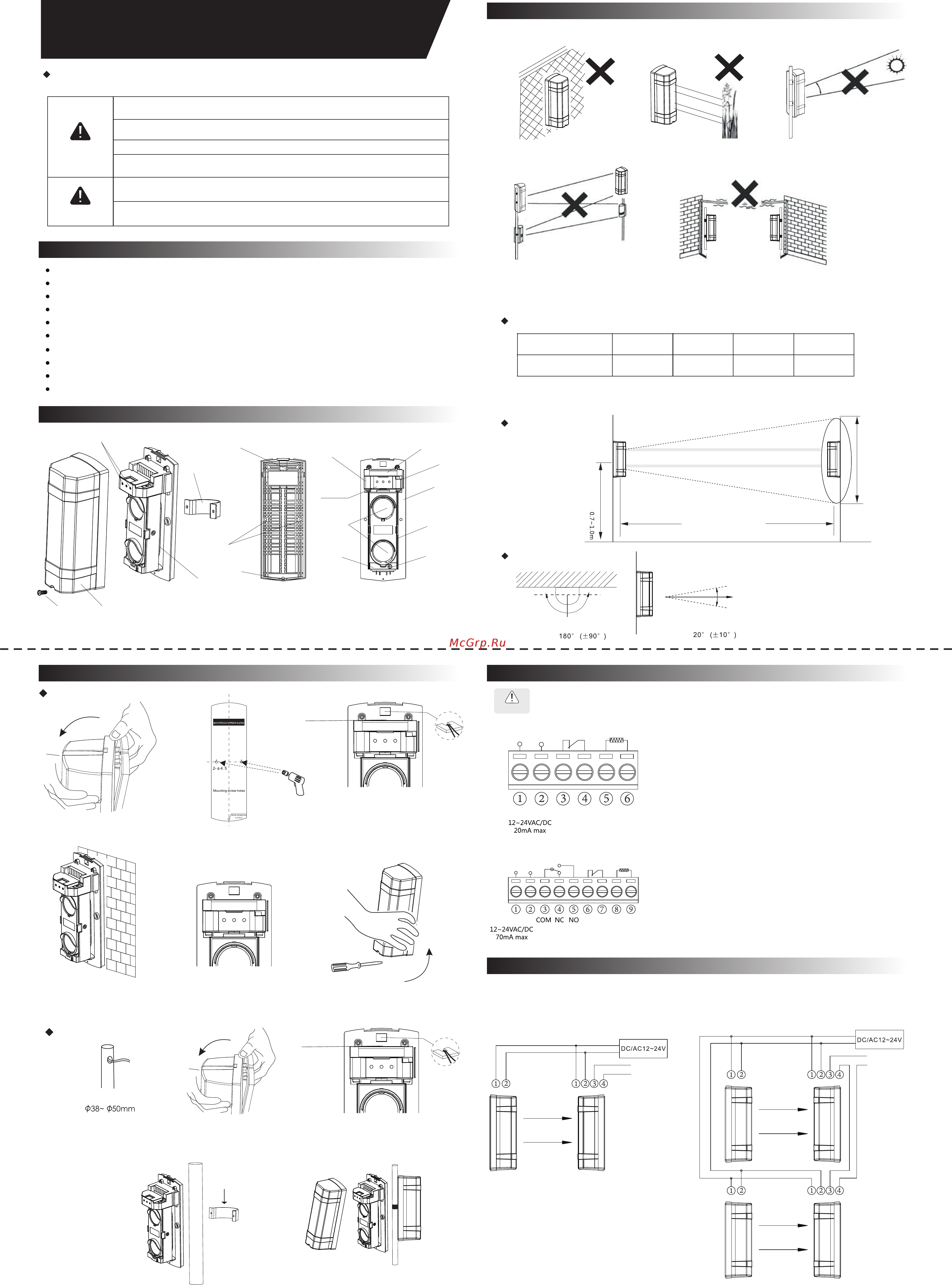

Falcon Eye FE-90B Руководство пользователя онлайн

Активный, двух лучевой ИК-барьер
Инструкция пользователя
40m
1.1m
60m
1.2m
80m
1.8m
100m
2.4m
Спасибо за покупку активного ИК барьера. Перед установкой, внимательно прочитайте
руководство пользователя.
Датчики предназначены для обнаружения движущихся объектов (людей, животных, автомобилей).
Не используйте датчик не по назначению.
Не прикасайтесь к силовым клеммам датчика мокрыми руками. Это может привести к поражению
электрическим током.
Не пытайтесь отремонтировать датчик самостоятельно. Это может привести повреждению.
Не превышайте номинальное напряжение или ток, для любого из указанных устройств.
Это может привести к не гарантийному повреждению.
Не устанавливайте датчик там, где на него может литься вода (Система полива; Водостоки....)
Затопление датчика приведет к не гарантийному повреждению.
Внимание
Осторожно
Ежегодно проводите проверку и чистку датчика. При обнаружении не исправности, сдайте датчик
в специализированный сервис центр.
1. Особенности
Регулируемая скорость реакции
Релейные выходы NO / NC
Тамперная защита от вскрытия
Изменяемые частоты излучения, для установки на большие расстояния*
Светодиодная индикация уровня сигнала*
Широкий диапазон напряжения питания DC / AC 12-24V
Водонепроницаемый класс: IP65
Регулировка угла: По горизонтали 90° ; По вертикали 10°
Цифровая фильтрация, высокая адаптивность среды для устранения ложных тревог
Встроенная функция обогрева, для сложных условий: холода / мороза / тумана.
2. Описание
Индикатор
Стопорный винт
Защитная крышка
Защитная крышка
U Кронштейн
Монтажные отверстия
для крепления датчика
Контргайка
Экранированная
печатная плата
Отверстие для ввода провода
DIP-переключатель
Центральный
блок
Объектив
Винт для
настройки по
горизонту
Клеммы для подключения
Тампер вскрытия
Основание
Держатель объектива
Винт для настройки
по вертикали
Основание Внутренняя компоновка
2. Установка
Установка на стену
Установка на столб
1. Ослабьте винт и снимите крышку 2. Прикрепите установочную бумагу к стене.
Отметьте места для крепления,
а затем просверлите отверстия.
Отверстие для
ввода провода
3. Заведите провод в датчик через отверстие.
закройте отверстие вместе с проводом
заглушкой из комплекта.
4. Закрепите основание на стене
5. Подключите провода к клеммам
(см. «Выравнивание луча»)
6. Закройте крышку и зафиксируйте винтом
Внешний диаметр кронштейна
1. Выведите провода наружу
2. Ослабьте винт и снимите крышку
Отверстие для
ввода провода
3. Заведите провод в датчик через отверстие.
закройте отверстие вместе с проводом
заглушкой из комплекта.
U Кронштейн
4. Зафиксируйте кронштейн
с корпусом
5. Подключите провода к клеммам
(см. «Выравнивание луча»).
Закройте крышку и зафиксируйте винтом
* Не на всех моделях
1. Примечания к установке
Для снижения ложных реакций и обеспечения максимальной точности,
не устанавливайте датчик, как указано ниже.
2. Не устанавливайте, где объекты
могут блокировать лучи датчика.
1. Не устанавливайте на неустойчивой
или подвижной основе
3. Предотвратите попадание прямых
солнечных лучей на приемник.
4. Избегайте перекрестных помех.
*Используйте выбор частоты
5. Избегайте воздействия на кабельную трассу
Правильная установка
Расстояние обнаружения
Расстояние обнаружения
Ширина луча
Высота установки
Выс
ота уст
ановки
Диапазон распространения луча
Диапазон распространения луча
Расстояние обнаружения
Ширина луча
Регулировка угла
Горизонтальная
Вертикальная
Примечание:
Для получения лучших результатов тестирования,
пожалуйста, избегайте тестирования в 45 °
5. Разъемы
Предупреждение
Не превышайте напряжение или ток, указанный для любого из терминалов во время установки.
Передатчик:
Приемник:
1. Потребляемая мощность: DC / AC12-24V.
2. В комплект не входит обогреватель. Приобретается отдельно
3. Переключатель положения (NC) состояния тампера
Питание
Тампер Обогреватель
Питание
Тампер Обогреватель
Тампер Обогреватель
Питание
Тревожный
выход
1. Потребляемая мощность: DC / AC12-24V.
2. В комплект не входит обогреватель. Приобретается отдельно
3. Переключатель положения (NC) состояния тампера
4. Реле(30VDC 1.0A max)
6. Подключение проводов
(1) Простое подключение:
Рабочее напряжение DC 12V
Тревожный выход NC
(1) Параллельное подключение:
Рабочее напряжение DC 12V
Тревожный выход NC
Контрольная панель
Контрольная панель
Передатчик
Передатчик
Приемник
Приемник
