Введение
ОСТОРОЖНО
Сведения о безопасности и другую важную информацию см.
в руководстве Правила техники безопасности и сведения
об изделии, которое находится в упаковке изделия.

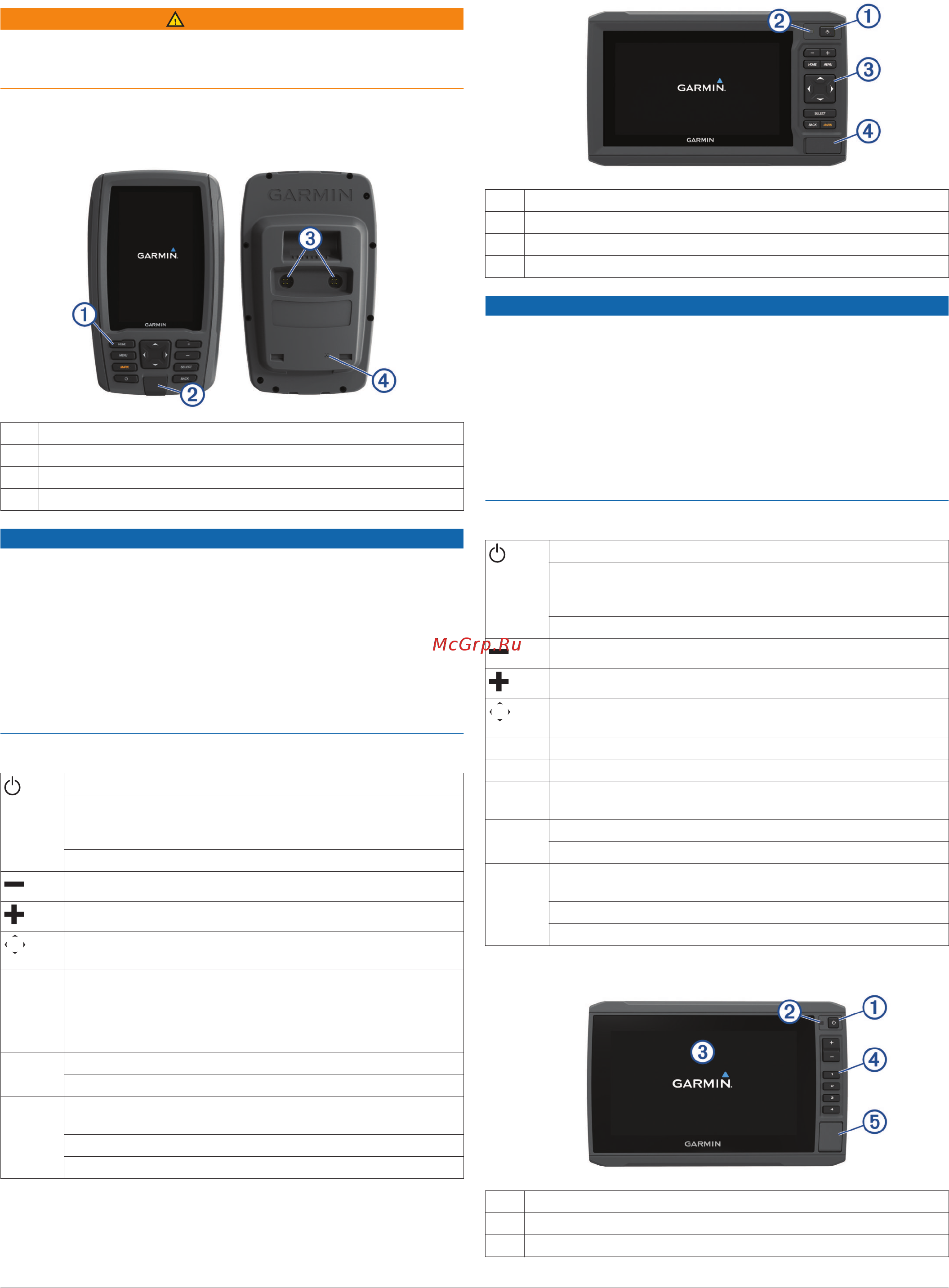

ECHOMAP Plus 40 — внешний вид
устройства
À
Кнопки устройства
Á
Гнездо для карты памяти microSD
®
Â
Разъемы питания и датчика
Ã
Бипер
УВЕДОМЛЕНИЕ
Каждый раз при помещении устройства в кронштейн вам
необходимо убедиться в том, что устройство надежно
закреплено в подставке, кабели полностью вставлены в
устройство и подставку, а фиксирующая скоба закреплена
без зазоров. При правильном креплении устройства или
фиксирующей скобы вы услышите щелчок. Если кабели не
полностью вставлены, а устройство закреплено ненадежно,
устройство может прекратить работу или лишиться питания.
Кроме того, устройство может выпасть из подставки и
повредиться, если оно не закреплено должным образом.
Кнопки устройства
Долгое нажатие: включение или выключение устройства.
Краткое нажатие: открытие меню быстрого доступа с
функциями подсветки, цветового режима и передачи
сигнала сонара.
Повторное нажатие: переключение уровней яркости.
Уменьшение масштаба карты или вида.
Увеличение масштаба карты или вида.
Прокрутка, выделение пункта из списка, перемещение
курсора.
SELECT Подтверждение, выбор параметра.
BACK Возврат к предыдущему экрану.
MARK Сохранение текущего местоположения в качестве
маршрутной точки.
HOME Возврат на главный экран.
Долгое нажатие: создание снимка экрана.
MENU Отображение меню параметров для текущей страницы
(если применимо).
Закрытие меню (если применимо).
Долгое нажатие: создание снимка экрана.
ECHOMAP Plus 60 — вид спереди
À
Кнопка питания
Á
Автоматический датчик подсветки
Â
Кнопки
Ã
Гнездо для карты памяти microSD
УВЕДОМЛЕНИЕ
Каждый раз при помещении устройства в подставку вам
необходимо убедиться в том, что устройство надежно в ней
закреплено, кабели полностью вставлены в устройство и
подставку, а фиксирующая скоба закреплена без зазоров.
При правильном креплении фиксирующей скобы вы
услышите щелчок. Если кабели не полностью вставлены, а
устройство закреплено ненадежно, устройство может
прекратить работу или лишиться питания. Кроме того,
устройство может выпасть из подставки и повредиться, если
оно не закреплено должным образом.
Кнопки устройства
Долгое нажатие: включение или выключение устройства.
Краткое нажатие: открытие меню быстрого доступа с
функциями подсветки, цветового режима и передачи
сигнала сонара.
Повторное нажатие: переключение уровней яркости.
Уменьшение масштаба карты или вида.
Увеличение масштаба карты или вида.
Прокрутка, выделение пункта из списка, перемещение
курсора.
SELECT Подтверждение, выбор параметра.
BACK Возврат к предыдущему экрану.
MARK Сохранение текущего местоположения в качестве
маршрутной точки.
HOME Возврат на главный экран.
Долгое нажатие: создание снимка экрана.
MENU Отображение меню параметров для текущей страницы
(если применимо).
Закрытие меню (если применимо).
Долгое нажатие: создание снимка экрана.
ECHOMAP Plus 70/90 — вид спереди
À
Кнопка питания
Á
Автоматический датчик подсветки
Â
Сенсорный экран
Введение 1
