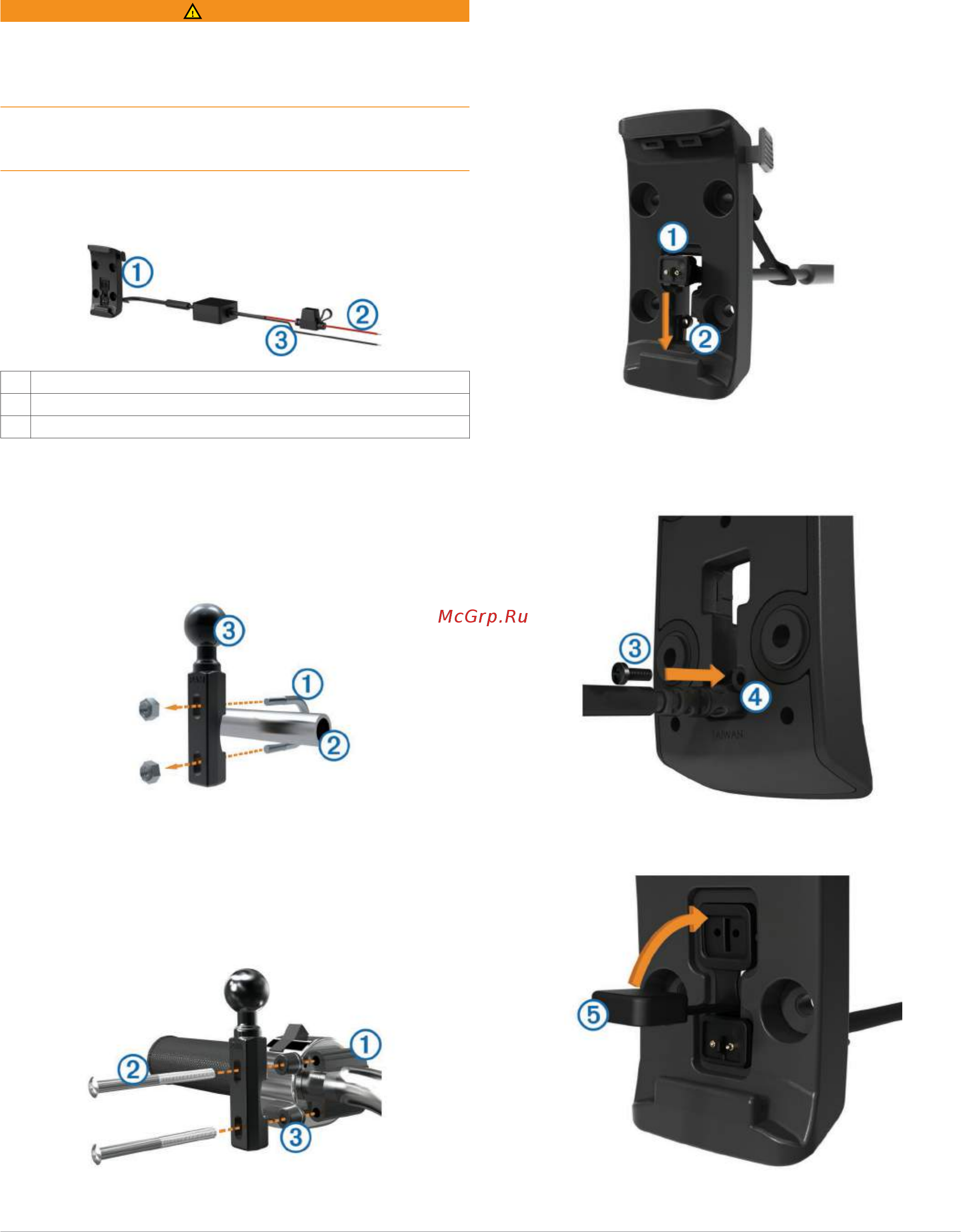

УСТАНОВКА
Установка устройства на мотоцикле
Крепление для мотоцикла с подключением питания
ВНИМАНИЕ
Правила безопасности и важную информацию о приборе вы
можете найти в руководстве Important Safety and Product
Information (важная информация о безопасности и продукте),
вложенном в коробку с устройством.
Компания Garmin® настоятельно рекомендует вам обратиться
за помощью к опытному специалисту по установке оборудования,
имеющему необходимые знания в области электрических систем.
Неверное подключение кабеля питания может привести
к повреждению мотоцикла или батареи, а также к травмам людей.
Устройство должно быть установлено в удобном и надежном
месте на мотоцикле, выбранном с учетом расположения
источников питания и безопасной прокладки кабелей.
➀
Мотоциклетное крепление
➁
Питание 12 – 24 В пост. тока (красный провод) с предохранителем
➂
Заземление системы (черный провод)
Установка детали основания на руле
В комплект включены два варианта для установки устройства
на руле. Для пользовательских вариантов крепления требуются
дополнительные детали.
Установка U-образного болта и детали основания
1
Расположите U-образный болт вокруг руля и пропустите концы
болта через деталь основания .
➀
➁
➂
2
Затяните гайки для фиксации детали основания.
ПРИМЕЧАНИЕ: Рекомендованный момент затяжки
50 фунт-сила на дюйм (5,65 Н-м). Не превышайте момента
затяжки 80 фунт-сила на дюйм (9,04 Н-м).
Крепление детали основания к рычагу ручного тормоза или
сцепления
1
Снимите два заводских болта на рычаге ручного тормоза или
сцепления .
➀
ПРИМЕЧАНИЕ: В комплект входят болты ¼” и М6. Выбирайте
вариант в соответствии с размером заводских болтов,
установленных на вашем рычаге ручного тормоза или сцепления.
2
Пропустите новые болты через деталь основания, втулки
и рычаг ручного тормоза или сцепления.
➁ ➂
3
Затяните болты, чтобы зафиксировать деталь основания.
Крепление кабелей питания к мотоциклетному держателю
1
Пропустите коннектор кабеля питания через верхнюю часть
отверстия в мотоциклетном держателе
➀
2
Проведите кабель вниз до нижней части отверстия и затем
потяните кабель назад, чтобы он надежно встал на место.
➁
3
Закрутите черный винт в заднюю поверхность держателя ,
чтобы зафиксировать кабель питания.
➂
➃
4
Вставьте защитную крышку в верхнюю часть отверстия
и вожмите ее в отверстие.
➄
Руководство пользователя 1
