Osnovo PoE-Splitter/2 [4/5] Схема подключения

Таб. 1 Сплиттер PoE Splitter/2, назначение разъемов и индикаторов

№

п/п

Назначение

Разъем RJ-45, предназначен для подключения кабеля с данными и

питанием от источника PoE (например, инжектор или PoE

коммутатор).

LED-индикаторы:

Желтый – не используется

Зеленый – горит, когда PoE поступает на вход сплиттера

Штекер DC 5,5 мм предназначен для вывода питания 12V

постоянного тока на подключенное к сплиттеру сетевое устройство

без поддержки PoE

Штекер RJ-45 для вывода данных Ethernet на подключенное к

сплиттеру сетевое устройство без поддержки PoE

6. Схема подключения

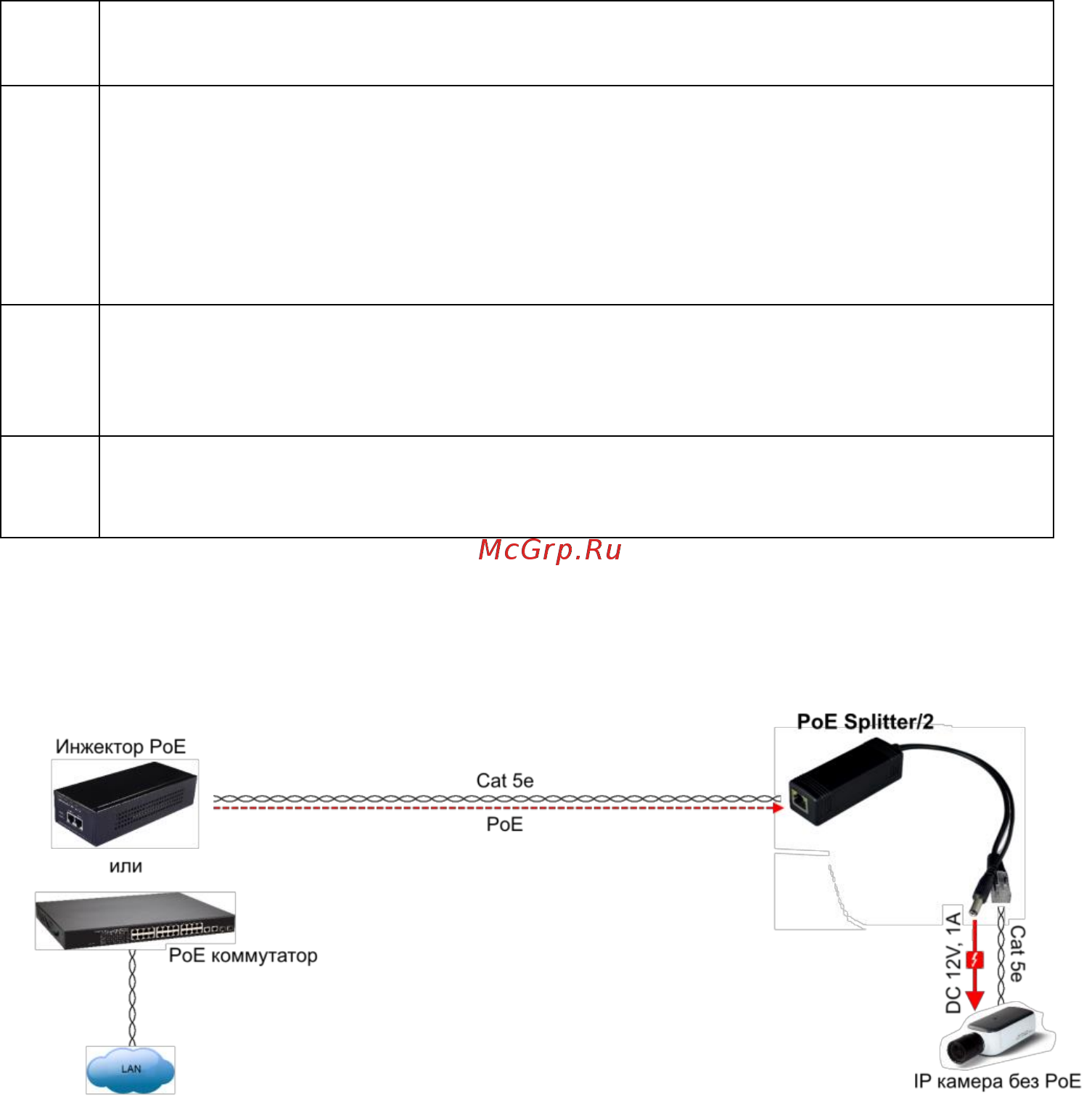

Рис.3 Типовая схема подключения сплиттера PoE Splitter/2
