5. Схема подключения

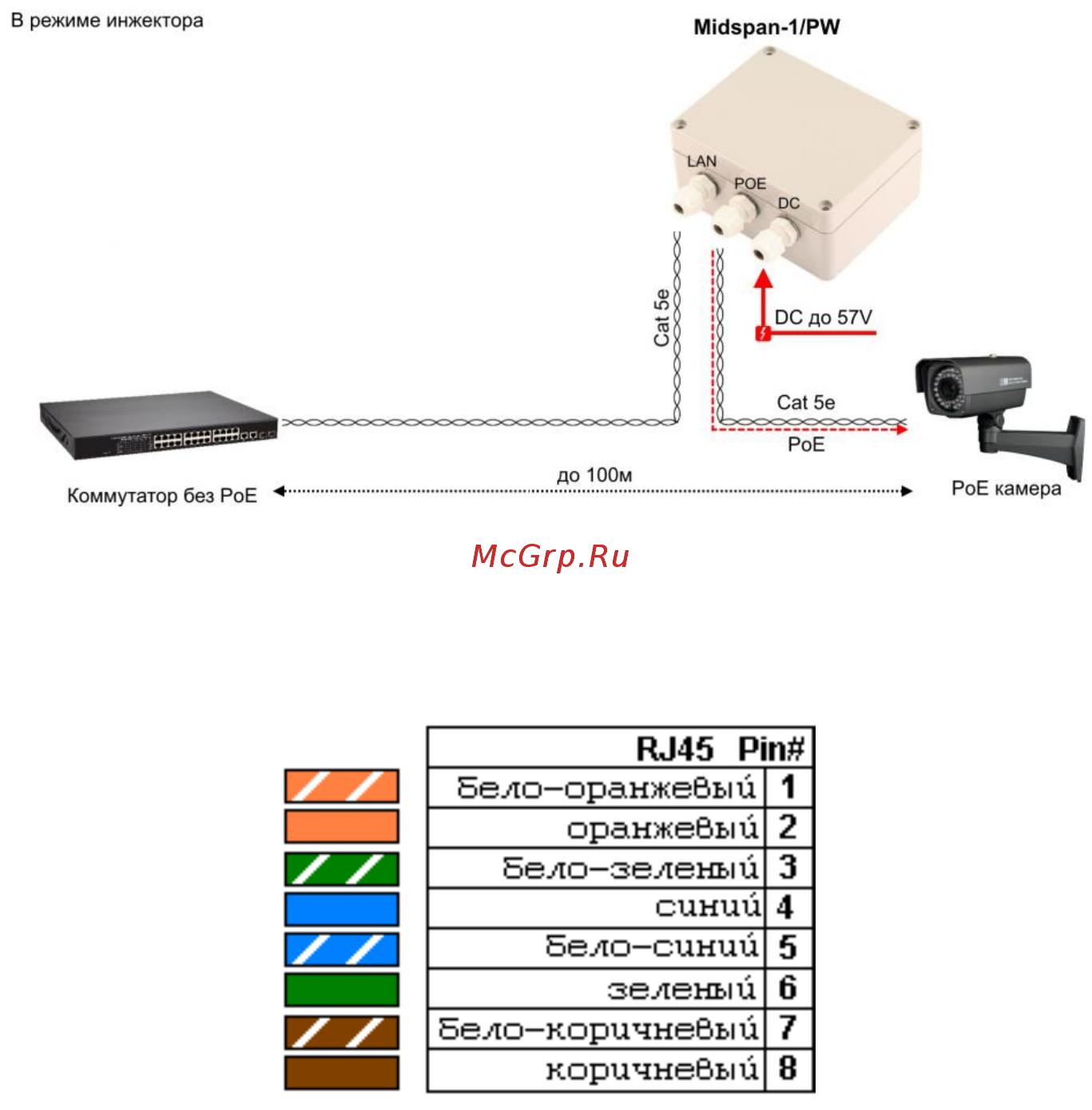

Рис.3 Типовая схема подключения уличного инжектора Midspan-1/PW
6. Схема обжима кабеля витой пары
Рис. 4 Обжим кабеля витой пары («прямая», 568B)
ВНИМАНИЕ !!!
Не подключайте видеокамеру с питанием 12V к DC выходу
Midspan-1/PW, работающему в качестве сплиттера. Напряжение на
выходе DC может достигать 57V и зависит от параметров
источника PoE.
