Инсталляция аппаратного обеспечения - 8 -

Не применяйте усилие при установке ЦП в разъем Socket AM3. Конструктив ЦП и

процессорного гнезда Socket AM3 спроектированы таким образом, чтобы исключить

вероятность некорректной установки процессора в разъем. Перед установкой ЦП в гнездо

Socket AM3 сориентируйте его должным образом.

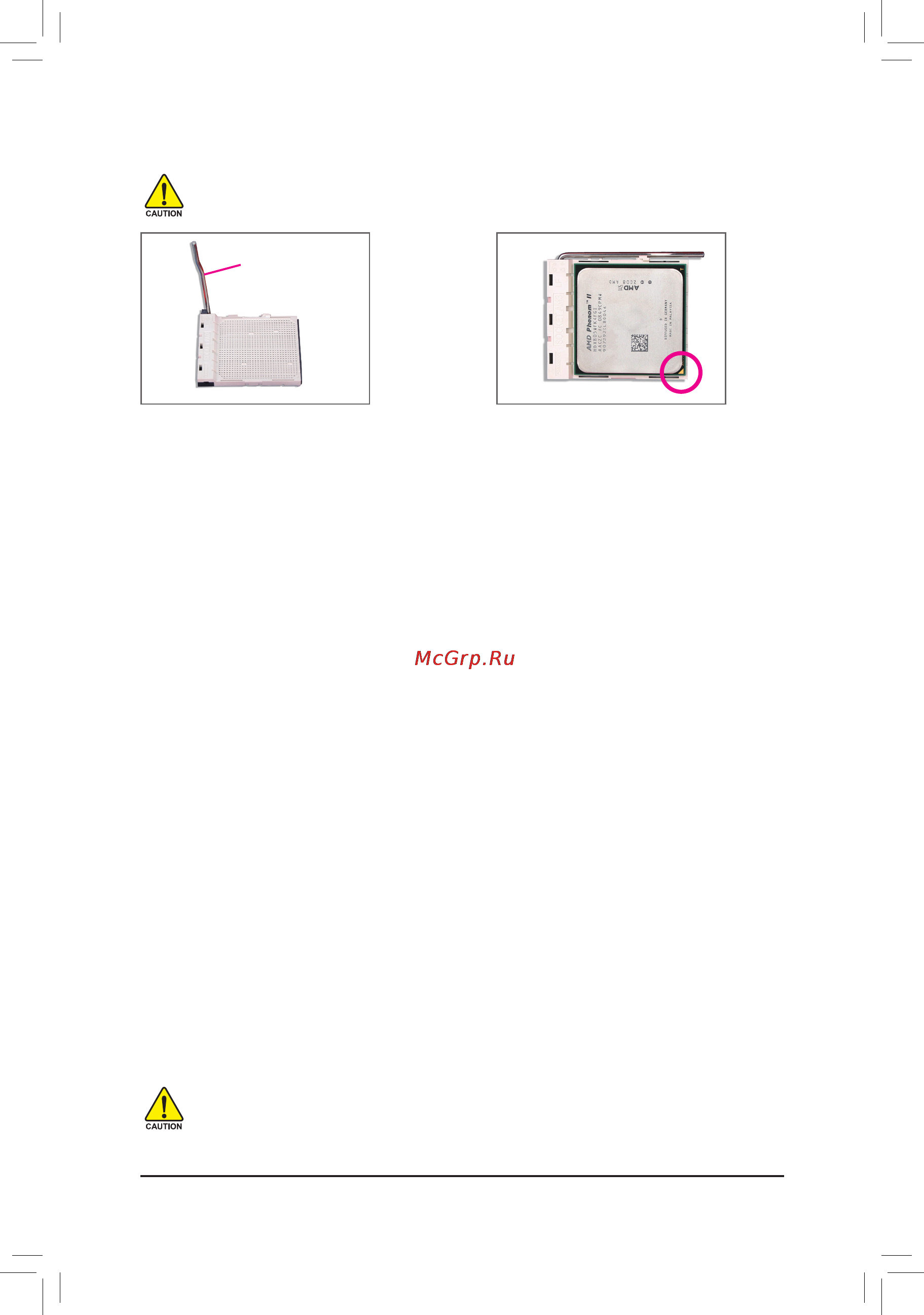

Шаг 2

Совместите треугольную метку-маркер на

ЦП с идентичной меткой на процессорном

гнезде ЦП и аккуратно установите ЦП в

разъем Socket AM3. Убедитесь, что контакты

ЦП полностью вошли в соответствующие

отверстия. Установив ЦП должным образом,

удерживайте его одним пальцем по центру,

а затем опустите рычаг и зафиксируйте ЦП в

гнезде.

Шаг 1

Разблокируйте и поднимите рычаг фиксации

вверх до упора.

B. Пошаговая инструкция по установке ЦП на системную плату.

Чтобыисключитьрискповрежденияоборудования,доначалаустановкиЦПвыключите

ПКиотсоединитесиловойкабельотблокапитания.

Рычаг фиксации ЦП

в гнезде Socket AM3
