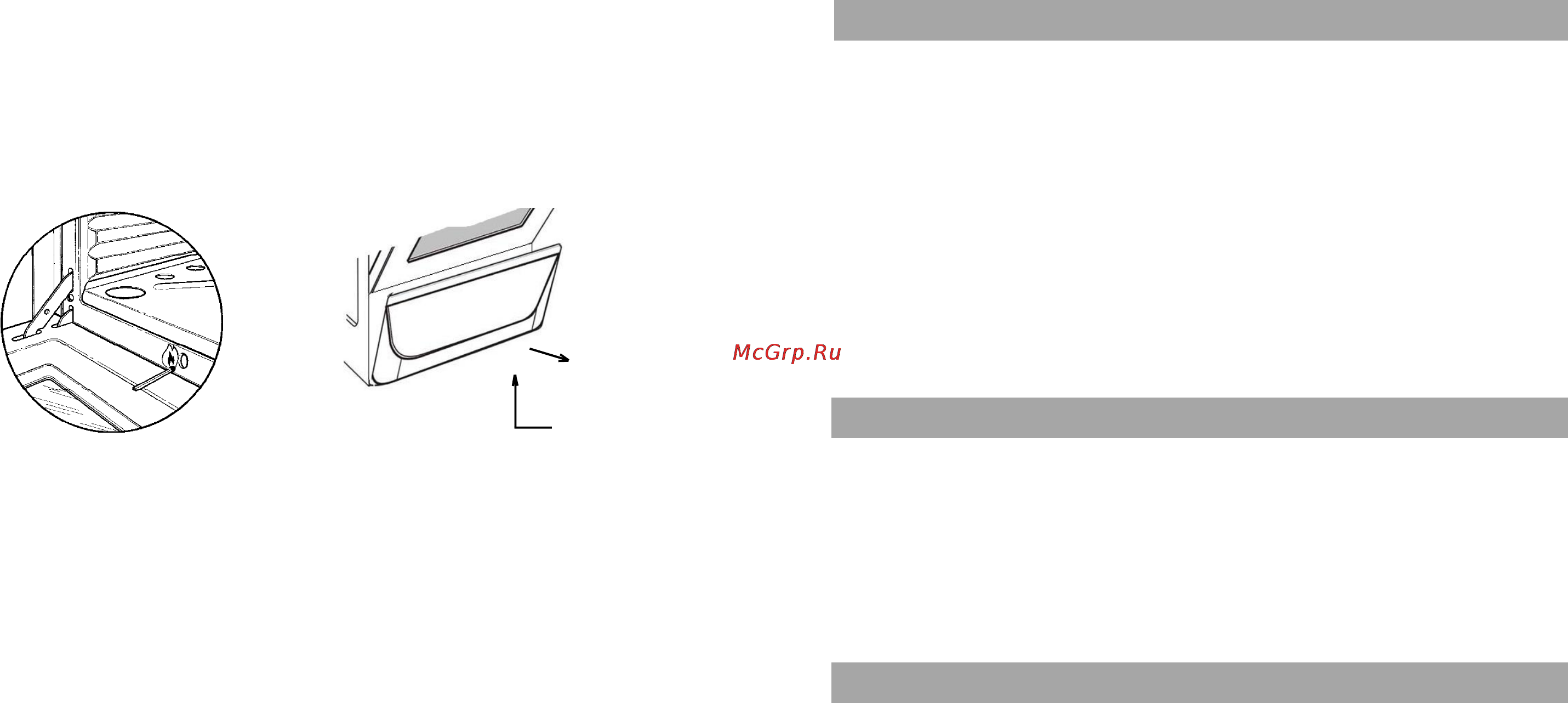

Внимание Если после пятикратного нажатия клавиши электророзжига горелка не зажглась необходимо закрыть кран и до выяснения причин невоспламенения устройством электророзжига не пользоваться 7 1 4 Регулировку интенсивности горения рекомендуется производить поворотом ручки против хода часовой стрелки При повороте до упора горелка будет работать в режиме малое пламя рисунок 7 В некоторых моделях плит предусмотрена фиксация ручки крана в положении максимального пламени Чтобы вывести ручку из этого положения необходимо нажать ее а затем уже вращать 7 2 Включение горелки духовки 7 2 1 Перед первичным пользованием духовкой ее необходимо вымыть мыльным или содовым раствором вытереть насухо а затем прогреть в течение получаса для удаления различных запахов Дверца духовки при прогреве должна быть открыта 7 2 2 Чтобы разжечь горелку духовки необходимо 1 поднести горящую спичку к запальному отверстию рисунок 8 2 нажать и повернуть ручку крана против хода часовой стрелки до совмещения метки на ручке крана со знаком на панели обозначающим что кран открыт максималь но 3 в плитах оснащенных автоматом безопасности удерживая нажатой ручку крана необходимо дождаться загорания пламени и после этого продолжать удерживать ручку нажатой в течение 10 с 4 отпустить ручку и убедиться что пламя не погасло Регулировка интенсивности горения можно производить поворотом ручки против или по ходу часовой стрелки При этом приоткрыв дверцу духовки необходимо следить за тем чтобы пламя не погасло 7 4 2 Выпечку изделий из дрожжевого теста следует производить в течение 20 25 мин на противне установленном на третьей полке считая сверху 7 4 3 Бисквит выпекать в течение 40 50 мин в специальной форме установленной на третьей полке 7 4 4 Изделия из песочного теста выпекать на противне установленном на третьей полке 7 4 5 Судить о степени нагрева духовки помогает индикатор указатель 10 расположенный на дверце духовки 11 рисунок 1 При увеличении температуры в духовке стрелка перемещается по ходу часовой стрелки Большее значение показаний индикатора соответствует большей температуре в духовке Следует отметить что индикатор не является средством измерительной техники и не может служить для измерения температуры Однако приобретя небольшой опыт работы с плитой ее владелец может определить при каких положениях стрелки индикатора достигается лучшее качество выпечки 7 5 Хозяйственное отделение 7 5 1 Для того чтобы открыть дверцу хозяйственного отделения необходимо ее слегка приподнять на 5 6 мм движениие 1 и поддерживая открыть на себя движение 2 ри сунок 9 8 УХОД ЗА ХОЛОДИЛЬНЫМ ПРИБОРОМ 8 1 Загрязнение решетки крышек горелок стола другие загрязнения могут быть удалены при помощи веществ для чистки металлических изделий Огневые каналы в рассекателях горелок необходимо чистить жесткой щеткой После чистки съемные части горелок крышку рассекатель тщательно установить на свои места т к неправильная их установка может привести к неполному сгоранию газа и ненадежной работе электророз жига 8 2 Не следует оставлять на эмалированных деталях плиты пролитые жидкости содержащие кислоты сок лимона уксус виноградный сок и др 8 3 Наружные поверхности плиты и внутренние поверхности духовки необходимо промывать тряпкой смоченной в мыльном или содовом растворе и вытирать насухо 8 4 Не применять для чистки плиты абразивные порошки а также моющие сред ства содержащие хлор кислоты и другие агрессивные компоненты которые могут по вредить поверхность плиты 8 5 Алюминиевые детали и поверхности с нанесенными рисунками необходимо чистить с особой осторожностью чтобы предотвратить появление царапин и потертос тей используя при этом мягкую тряпку и нейтральное мыло 9 ПРАВИЛА ХРАНЕНИЯ И ТРАНСПОРТИРОВАНИЯ Рисунок 8 Включение горелки Рисунок 9 Открывание дверцы духовки хозяйственного отделения 7 3 Пользование устройством освещения модели 103 ЗА и 105 ЗА 73 1 Для визуального наблюдения за выпечкой и жарением в духовке следует пользоваться устройством освещения Включение и выключение освещения духовки осуществляется нажатием кнопки 2 рисунок 1 расположенной на панели 7 4 Пользование духовкой 7 4 1 Выпечку мучных изделий выполнять только на противне для выпечки или в другой посуде устанавливаемой на решетке духовки и не перекрывающей полностью ее площадь Не рекомендуется производить выпечку мучных изделий на эмалированном противне для жарения Перед выпечкой духовку прогреть в течение 10 15 мин Посуда для выпечки устанавливается на решетку так чтобы просветы между боковыми стенками духовки были одинаковыми 10 9 1 До установки плиты у потребителя она должна храниться в заводской упаковке в закрытом помещении с естественной вентиляцией без искусственно регулируемых климатических условий 9 2 Доставка плит к месту монтажа должна производиться в вертикальном положении 9 3 При транспортировании плита должна быть надежно закреплена чтобы исключить возможные удары и перемещения внутри транспортного средства 9 4 Запрещается захват плиты за ручку дверцы духовки и трубу коллектора при переносе Внимание Перед началом эксплуатации плиты необходимо снять защитную пленку с ее деталей 10 ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ 10 1 Техническое обслуживание газовой плиты заключается в выполнении работ по поддержанию ее работоспособности в частности в периодическом смазывании трущихся поверхностей кранов замене сопел при переходе на другой вид газа и др Эти работы производятся работниками гарантийных мастерских см приложение или предприятий газового хозяйства
