- 13 - Инсталляция аппаратного обеспечения
1-6
КонфигурированиевидеоподсистемыврежимеATICrossFireX™
A.Системныетребования
- Предустановленная операционная система Windows7, Windows Vista или Windows XP
- Системная плата оснащенная двумя PCI Express x16 разъемами, совместимая с режимом ATI
CrossFireX и сертифицированный драйвер
- Две идентичные графические платы одного изготовителя, совместимые с режимом ATI CrossFireX
и сертифицированный драйвер
- Две CrossFire-перемычки
(Примечание)
- Блок питания, мощность которого соответствует рекомендациям изготовителя графических плат
(как правило, указана в Руководстве пользователя из комплекта поставки платы)
B.Процедурасоединенияграфическихплат
Шаг 1:
Изучите пошаговую инструкцию по установке плат расширения (Руководства пользователя, раздел
1-5) и выполните процедуру инсталляции двух графических плат с учетом требований режима ATI
CrossFireX.
Шаг 2:
(Примечание)
Соедините между собой платы с помощью CrossFire-перемычек, установив их поверх позолоченных
контактов на верхнем крае графических плат.
Шаг 3:
Подключите интерфейсный кабель монитора к графической плате установленной в разъем PCIEX16.
C.Конфигурированиедрайвераграфическойплаты

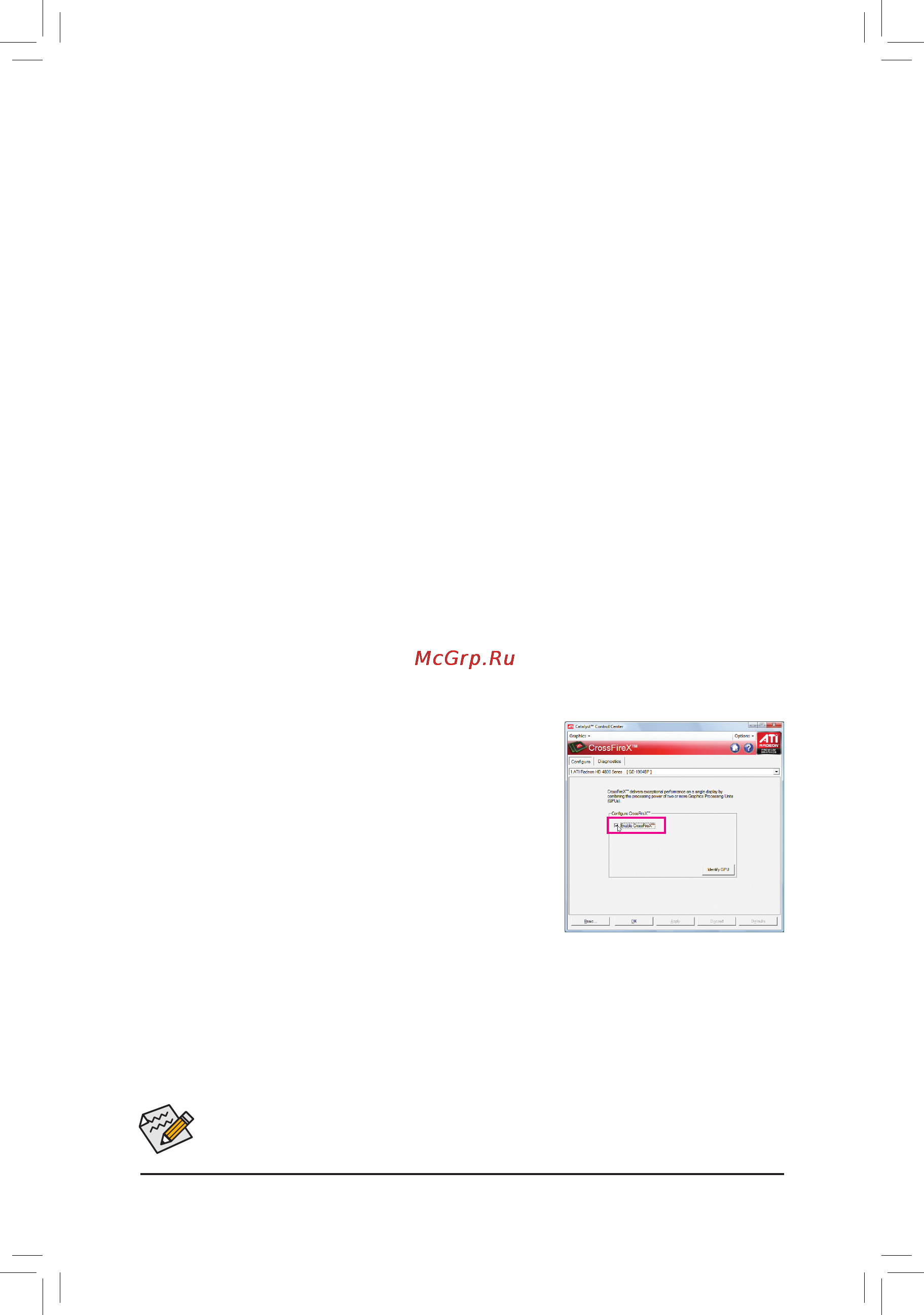

После инсталляции драйвера графической платы для
соответствующей ОС, вызовите оболочку драйвера ATICatalyst
ControlCenter. Вызовите пункт меню CrossFireX и отметьте
опцию EnableCrossFireX™ (режим CrossFireX™ активен).
Подтвердите выбор, нажав OK.
(Примечание) Для организации режима ATI CrossFireX на базе некоторых типов графических плат
перемычки не требуются.
В зависимости от типа графических плат процедура активации режима ATI CrossFireX и
интерфейс оболочки драйвера могут отличаться. Для получения достоверной информации
обратитесь к Руководству пользователя из комплекта поставки графической платы.
