«АВТОАС-СКАН»

Программный модуль «Газоанализатор»

2 Тел/факс +7 (863) 278-50-30, 278-50-40, 278-50-90 http://www.acelab.ru, e-mail: ace@acelab.ru

1.2. Основные режимы программного модуля «Газоанализатор»

Основное меню в режиме «Газоанализатор» имеет следующий вид:

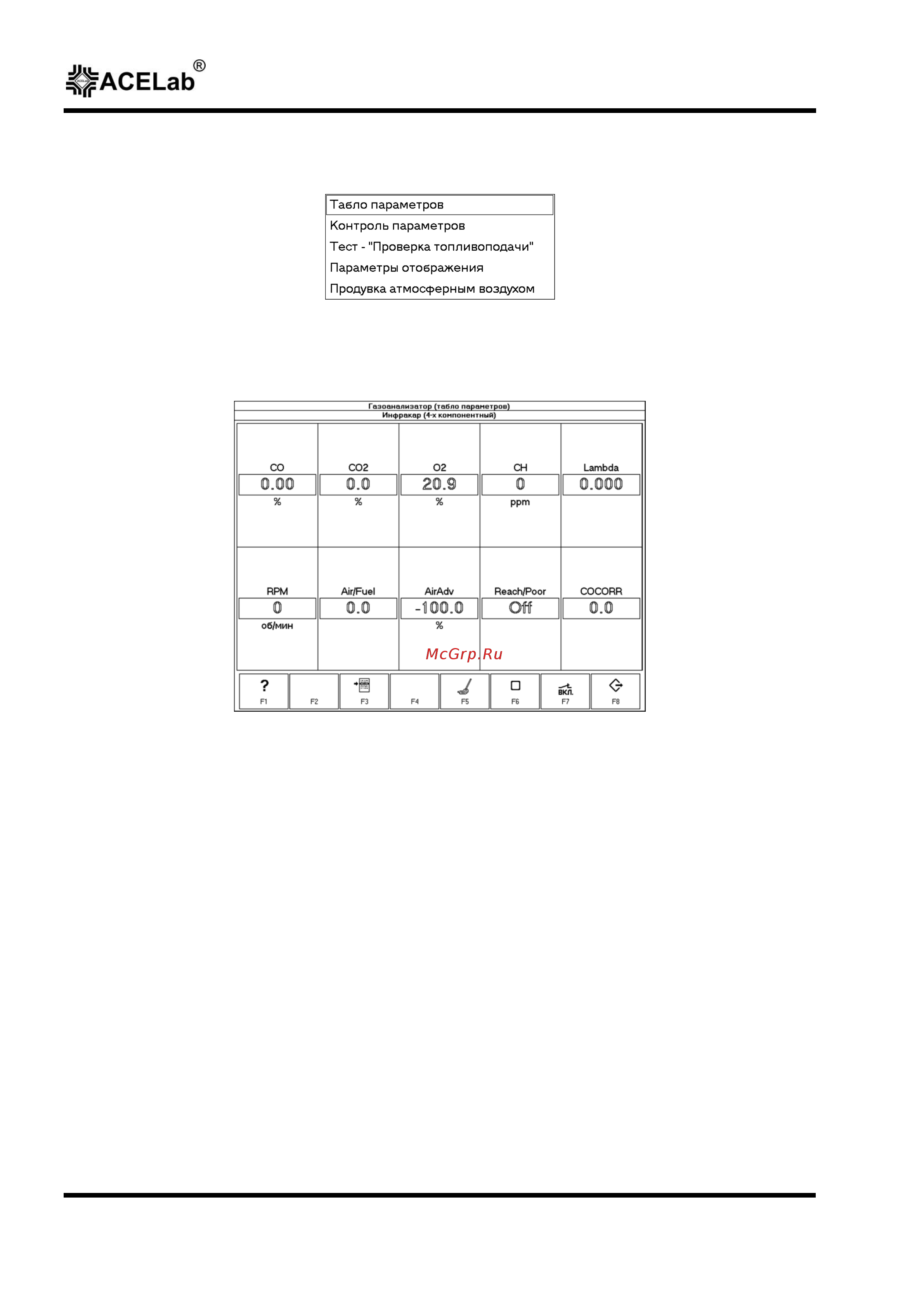

Рис.2. Меню «Газоанализатор».

Табло параметров – режим отображения данных газоанализатора в виде цифрового табло.

При помощи клавиши F7 можно включать/выключать насос отбора воздуха.

Рис.3. Табло параметров.

Контроль параметров – режим отображения данных газоанализатора в виде графиков

(Рис.4, Рис.5). Доступно изменение масштаба каждого из отображаемых параметров.

Управлением насосом F7. При помощи F2 возможно сохранить графики параметров (до 40

сек.) в базу данных. Для углубленного анализа сигналов режим «Контроль параметров»

имеет специальные под режимы: «Растяжка», «Курсорные измерения», «Бар-графы», «Всё на

одном».
