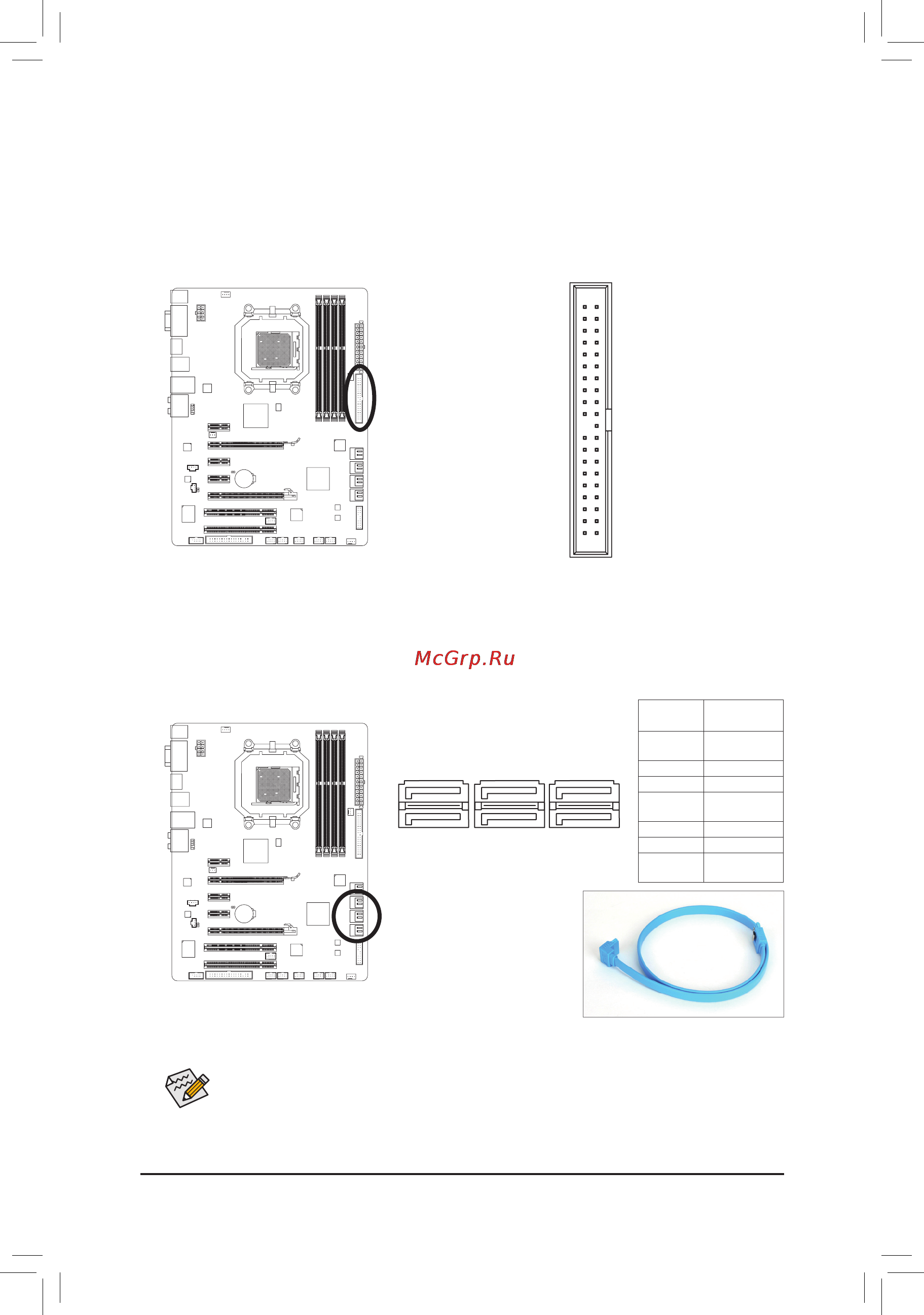

- 21 - Установка устройств
7) IDE(РазъемIDE)
Разъем IDE допускает подключение двух IDE-устройств (например, жесткий диск и оптический
накопитель). Перед тем, как подключать кабель к устройству, обратите внимание на специальный
ключ на разъеме кабеля, который поможет правильно сориентировать его по отношению
к устройству. В тех случаях, когда к системе планируется подключить два IDE-устройства,
необходимо определить какое из них будет ведущим (Master), а какое - ведомым (Slave).
Для получения информации о конфигурировании IDE-устройства обратитесь к инструкции из
комплекта поставки накопителя.
2
40
1
39
8) SATA3_0/1/2/3/4/5(ПропускнаяспособностьSATA-интерфейса6Гбит/с,чипсет
AMDSB850)
Разъем SATA соответствует спецификации SATA 3.0 и совместим со стандартами ревизии 2.0
и 1.0 (SATA 3Gb/s и SATA 1,5Gb/s). Каждый SATA-разъем на плате обеспечивает подключение
одного SATA-устройства. Контроллер чипсета AMD SB850 предоставляет возможность
организовать для дисковой подсистемы RAID-массив уровня 0, 1, 5, 10 и JBOD. Дополнительная
информация о конфигурировании RAID-массива размещена в Главе 5, "Конфигурирование SATA
жестких дисков".
Для организации RAID-массива уровня 0 или 1 потребуется два накопителя. Если в •
системе установлены более двух дисков, общее их количество должно быть четным.
Для организации RAID-массива уровня 5 потребуется минимум три накопителя, при •
этом общее количество жестких дисков должно быть нечетным.
Для организации RAID-массива уровня 10 потребуется четыре накопителя, при этом •
общее количество жестких дисков установленных в системе должно быть четным.
Подключите Г-образный разъем
интерфейсного кабеля к жесткому
SATA-диску.
7 1
7 1
DEBUG
PORT
G.QBOFM
DEBUG
PORT
G.QBOFM
SATA3_3SATA3_1
SATA3_2SATA3_0
DEBUG
PORT
G.QBOFM
SATA3_5
SATA3_4
Нумерация
контактов.
Пояснения
1
GND (контакт
Земля)
2 TXP
3 TXN
4
GND (контакт
Земля)
5 RXN
6 RXP
7
GND (контакт
Земля)
