Condair GS 240 [9/77] Конструкция газового пароувлажнителя

Condair GS 240 [9/77] Конструкция газового пароувлажнителя
9
1 Бак для воды
2 Выпуск пара (от 1 до 6)
3 Теплообменник (от 1 до 3)
4 Горелка (от 1 до 6)
5 Устройство контроля уровня
6 Блок с клавиатурой и дисплеем
7 Светодиоды LED
зеленый: “Производство пара”
желтый: “Обслуживание”
красный: “Ошибка”
8 Комбинированный выключатель увлажнителя/дренажа
9 Трансформатор
10 Плата вход/выход PCB
11 Плата управления PCB
12 Модули зажигания
13 Электронные компоненты горелки

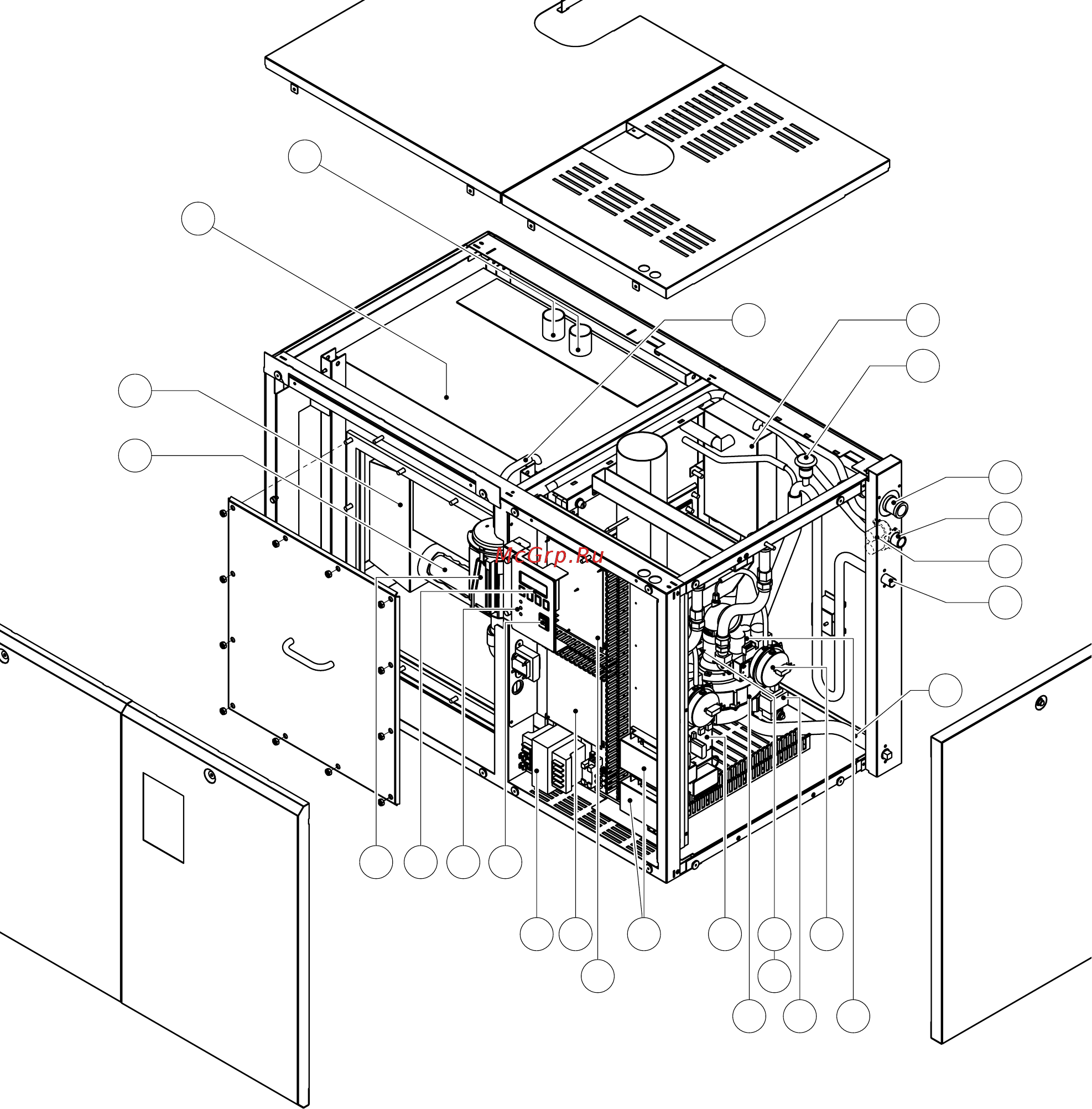

3.4 Конструкция газового пароувлажнителя
14 Наддувная горелка (от 1 до 6)
15 Датчик пламени
16 Воспламенитель
17 Дренажный насос
18 Датчик/выключатель давления воздуха
19 Клапан регулирования давления газа (от 1 до 6)
20 Дополнительная дренажная линия
21 Дренажное соединение
22 Двойной клапан на впуске питающей воды
23 Соединение питающей воды
24 Соединение линии питания газа
25 Вохдухоотводчик
26 Наполняемая камера
27 Линия компенсации давления
(устройство контроля уровня)
GS 80 ...
6
9
3
4
2
1
7
8
10
13
20
17
18
5
21
22
23
24
25
19
26
27
12
15
16
14
11
