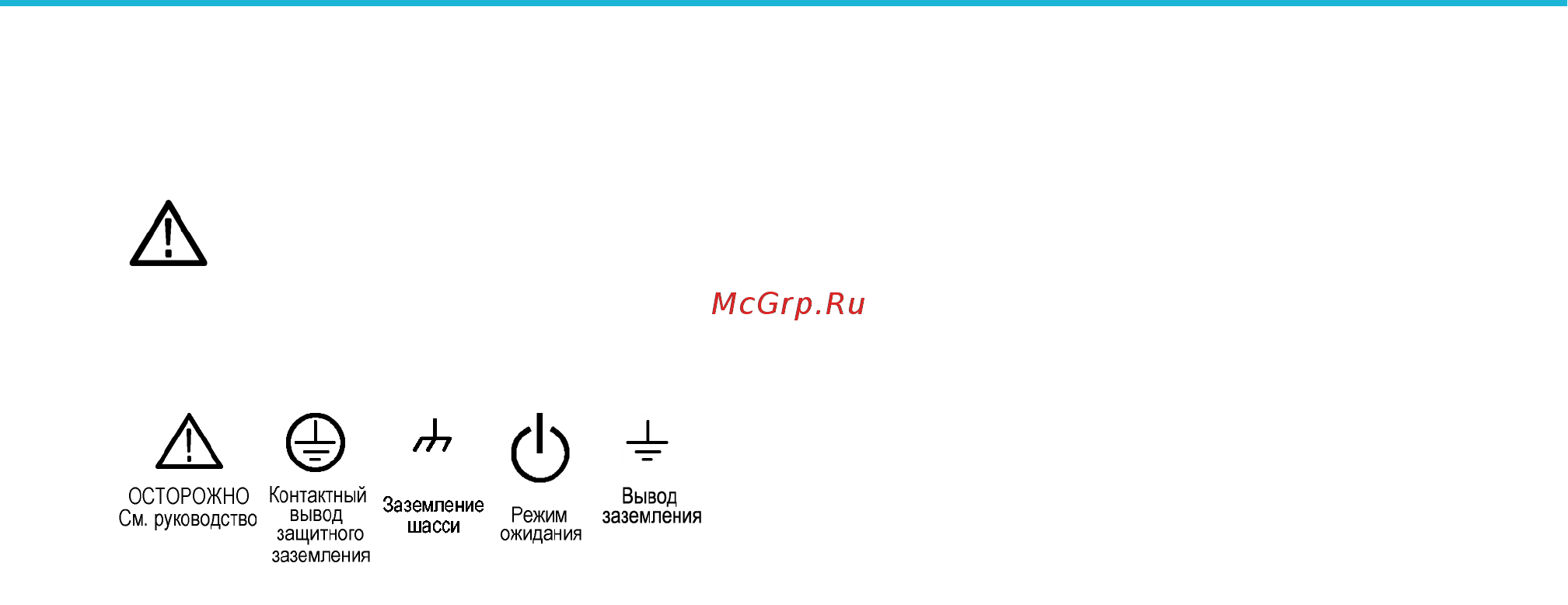

Символы, нанесённые на прибор
Если этот символ имеется на корпусе прибора, следует обратиться к руководству по эксплуатации для
выяснения характера потенциальной опасности и требуемых мер предосторожности. (Этот символ также
может быть использован в руководстве для ссылки на предельные допустимые значения).
На прибор могут быть нанесены следующие символы:
Важная информация по технике безопасности
