Процедура инсталляции устройств работающих в режиме crossfirex может отличаться в зависимости от выбранных графических плат прежде чем устанавливать видеоплату в систему ознакомьтесь с руководством пользователя из комплекта поставки изделия 13

7 интерфейсные разъемы на задней панели 14

Ps 2 порт клавиатуры или мыши 14

Коаксиальный выход цифрового s pdif интерфейса 14

Комбинированный порт esata usb 14

Оптический выход цифрового s pdif интерфейса 14

Порт ieee 1394a 14

Порт usb 2 1 14

Сетевая розетка rj 45 14

Порт usb 3 2 15

Разъем выход боковой пары колонок mini jack серого цвета 15

Разъем выход задней пары колонок mini jack черного цвета 15

Разъем выход центральной колонки и сабвуфера mini jack оранжевого цвета 15

Разъем линейный вход mini jack голубого цвета 15

Разъем линейный выход mini jack зеленого цвета 15

Разъем микрофонный вход mini jack розового цвета 15

8 внутренние интерфейсные разъемы 16

17 инсталляция аппаратного обеспечения 17

2 atx_12v atx 8 контактный разъем питания atx 12в и 24 контактный основной 17

Atx разъем питания 17

Мощность блока питания должна быть достаточной для того чтобы обеспечить потребности всех установленных в системе компонентов желательно с небольшим запасом например 500 вт блок питания или более мощный в противном случае работоспособность системы оказывается нестабильной или старт компьютера вовсе невозможен 17

С помощью этого разъема блок питания пк обеспечивает все компоненты системной платы стабильным электропитанием необходимой мощности чтобы исключить риск повреждения оборудования до подключения кабеля питания к разъему убедитесь в том что блок питания выключен и все устройства инсталлированы должным образом разъем питания сконструирован таким образом чтобы полностью исключить возможность некорректного подключения к нему соответствующего кабеля блока питания правильно сориентируйте 24 контактный разъем блока питания и соедините его с atx разъемом на системной плате разъем atx 12в предназначен для питания цп если он не подключен к системной плате включить компьютер не удастся 17

4 5 разъемы cpu_fan sys_fan1 sys_fan2 pwr_fan для подключения 18

Nb_fan разъем вентилятора микросхемы северный мост 18

Вентиляторов 18

Инсталляция аппаратного обеспечения 18 18

На системной плате установлены 4 контактные разъемы cpu_fan и sys_fan1 для подключения вентилятора системы охлаждения цп и системного вентилятора а также 3 контактные разъемы sys_fan2 и pwr_fan для подключения системного вентилятора и вентилятора блока питания подключая вентиляторы к этим разъемам соблюдайте полярность черный провод кабеля соответствует контакту земля системная плата поддерживает возможность регулировки скорости вращения вентилятора цп для обеспечения необходимого теплорассеивания рекомендуется задействовать системный вентилятор который выводит нагретые воздушные массы за пределы корпуса пк 18

Надлежащий теплоотвод помните что перегрев процессора или чипсета может вывести эти компоненты из строя или система будет работать не стабильно эти разъемы не требуют установки дополнительных перемычек не используйте 18

Перемычки для замыкания контактных групп fan разъемов 18

Подсоедините вентилятор охлаждения микросхемы северный мост к разъему nb_fan подключив кабель убедитесь что это сделано должным образом с целью соблюдения полярности для подключения большинства вентиляторов применяются разноцветные провода красный провод должен быть подключен к контакту 12в черный к контакту земля 18

Убедитесь в том что подключенные к системе вентиляторы цп и чипсета обеспечивают 18

Fdd разъем флоппи дисковода 19

Ide разъем ide интерфейса 19

Gigabyte sata2 20

Gsata2_6 7 пропускная способность sata интерфейса 3 гбит с контроллер 20

Для организации raid массива уровня 0 или 1 потребуется два накопителя если в 20

Инсталляция аппаратного обеспечения 20 20

Общее их количество жестких дисков установленных в системе должно быть четным 20

Разъем sata совместим со стандартами sata ii и sata пропускная способность 3 гбит с и 1 5 гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер gigabyte sata2 предоставляет возможность организовать для дисковой подсистемы массив уровня raid 0 raid 1 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 20

Разъем sata соответствует спецификации sata и совместим со стандартами sata и sata пропускная способность 6 гбит с 3 гбит с и 1 5гбит с соответственно каждый sata разъем на плате обеспечивает подключение одного sata устройства контроллер чипсета amd sb850 предоставляет возможность организовать для дисковой подсистемы raid массив уровня 0 1 5 10 и jbod дополнительная информация о конфигурировании raid массива размещена в главе 5 конфигурирование sata жестких дисков 20

Разъемы sata3_0 1 2 3 4 5 пропускная способность sata интерфейса 6 гбит с 20

Системе установлены более двух дисков общее их количество должно быть четным для организации raid массива уровня 5 потребуется минимум три накопителя при 20

Чипсет amd sb850 20

Этом общее количество жестких дисков должно быть нечетным для организации raid массива уровня 10 потребуется четыре накопителя при этом 20

F_panel разъем фронтальной панели 21

Cd_in разъем cd in 22

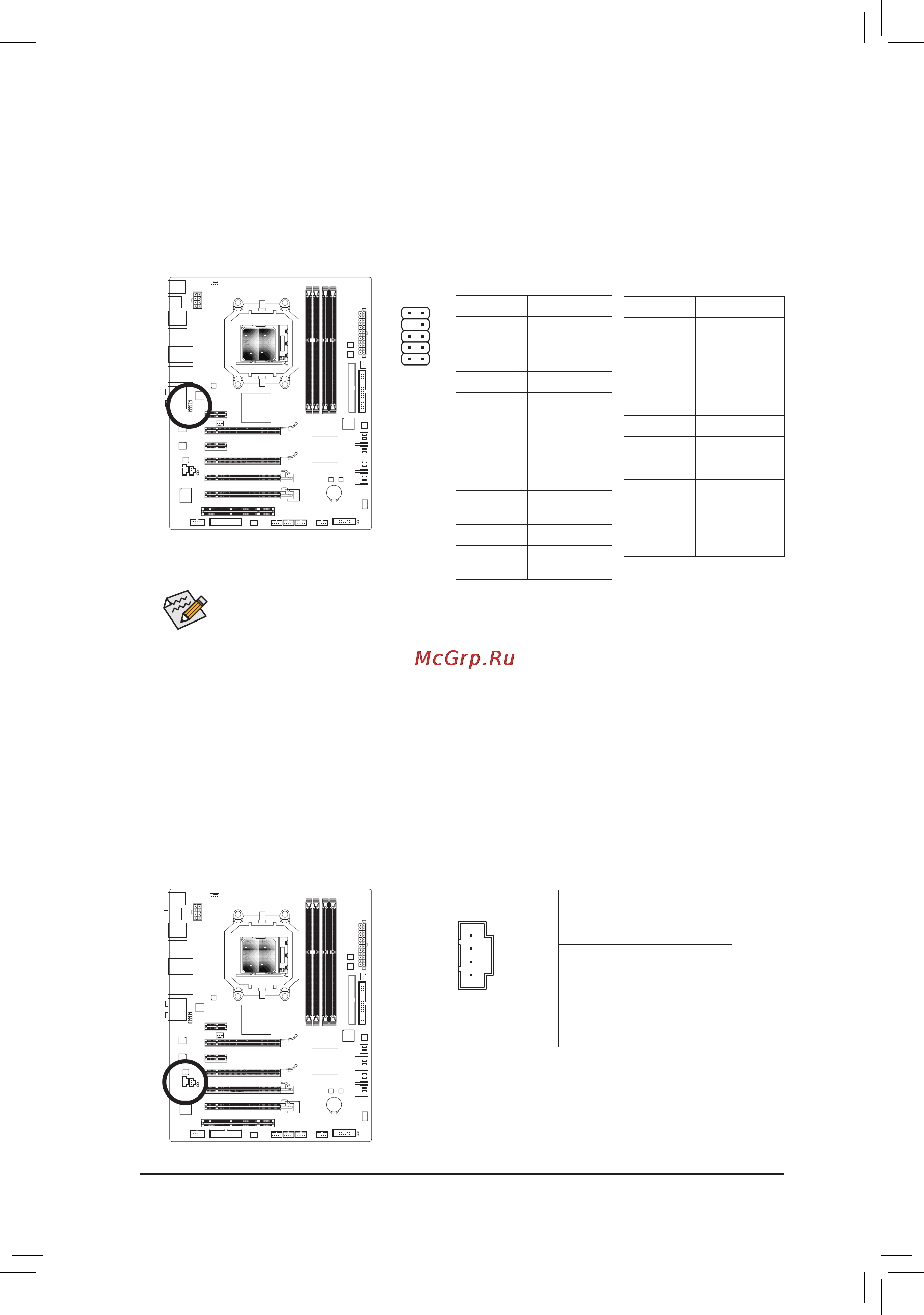

F_audio разъем фронтальной аудиопанели 22

Группа контактов на передней панели поддерживает аудиоподсистемы класса intel high definition audio hd и ac 97 и предназначена для подключения аудиомодуля пк выполняя процедуру подключения соблюдайте полярность следуя инструкции некорректное подключение компонентов влечет за собой неработоспособность аудиоподсистемы а в отдельных случаях даже выход ее из строя 22

Инсталляция аппаратного обеспечения 22 22

Класса hd audio для того чтобы правильно сконфигурировать фронтальную панель для совместной работы с аудиоподсистемой ac 97 обратитесь за дополнительной информацией к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы разъемы аудиоподсистемы представлены как на передней так и на задней панели 22

От стандартной для получения информации о конфигурировании аудиомодуля обратитесь к изготовителю корпуса 22

По умолчанию фронтальная панель настроена на работу с аудиоподсистемой 22

Системного блока если требуется активировать режим mute временное отключение аудиосигнала для задней панели обратитесь к главе 5 конфигурирование 2 4 5 7 канальной аудиоподсистемы только для шасси с фронтальной панелью hd audio некоторые шасси оснащены фронтальной панелью конфигурация которой отличается 22

Этот разъем предназначен для вывода аудиосигнала с предусилителя оптического накопителя 22

23 инсталляция аппаратного обеспечения 23

Spdif_i разъем s pdif in 23

Spdif_o разъем s pdif out 23

Группа контактов предназначена для подключения разъема вход цифрового аудиоинтерфейса s pdif и предполагает наличие специального оптического кабеля по вопросам приобретения оптического кабеля обратитесь к локальному дилеру 23

Группа контактов предназначена для подключения разъема выход цифрового аудиоинтерфейса s pdif к внешним устройствам и платам расширений например современные графические и аудиоплаты разъем s pdif out становится востребован в тех случаях когда необходимо вывести звуковой сигнал на внешние устройства обработки звука после его преобразования средствами hdmi интерфейса за дополнительной информацией о подключении к системе устройств через s pdif интерфейс обратитесь к руководству пользователя соответствующей платы расширения 23

F_1394 разъем ieee 1394a интерфейса 24

F_usb1 f_usb2 f_usb3 разъемы usb интерфейса 24

Ieee 1394 на выносных планках чтобы исключить риск повреждения оборудования перед тем как инсталлировать 24

Выносную планку с usb разъемами выключите пк и отсоедините силовой кабель от блока питания 24

Выносную планку с портом ieee 1394a выключите пк и отсоедините силовой кабель от блока питания для того чтобы осуществить соединение ieee 1394 устройства с пк сначала 24

Инсталляция аппаратного обеспечения 24 24

Когда компьютер переходит в состояние s4 s5 режим сна программное отключение usb порты подключенные к разъему f_usb1 способны обеспечить подзарядку мобильных устройств фирменная функция gigabyte on off charge 24

Не подключайте к usb разъемам на системной плате 10 контактные разъемы портов 24

Не подключайте кабель usb портов на выносной планке к разъему ieee 1394 на 24

Подключите интерфейсный кабель к компьютеру а затем к устройству заранее позаботьтесь о надежности соединения 24

Разъем удовлетворяет требованиям спецификации ieee 1394a каждый разъем на плате поддерживает подключение одного ieee 1394a порта на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

Системной плате чтобы исключить риск повреждения оборудования перед тем как инсталлировать 24

Эти разъемы удовлетворяют требованиям спецификации usb 2 1 каждый usb разъем на плате поддерживает подключение двух usb портов на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 24

25 инсталляция аппаратного обеспечения 25

Com разъем последовательного порта 25

Lpt разъем параллельного порта 25

Разъем com на системной плате предназначен для подключения последовательного порта факультативная поставка на выносной планке по вопросам приобретения выносных планок обратитесь к локальному дилеру 25

Разъем параллельного lpt порта компьютера может быть выведен на заднюю панель компьютера с помощью специального кабеля по вопросам приобретения выносных планок обратитесь к локальному дилеру 25

Bat батарея 26

Clr_cmos перемычка clearing cmos 26
