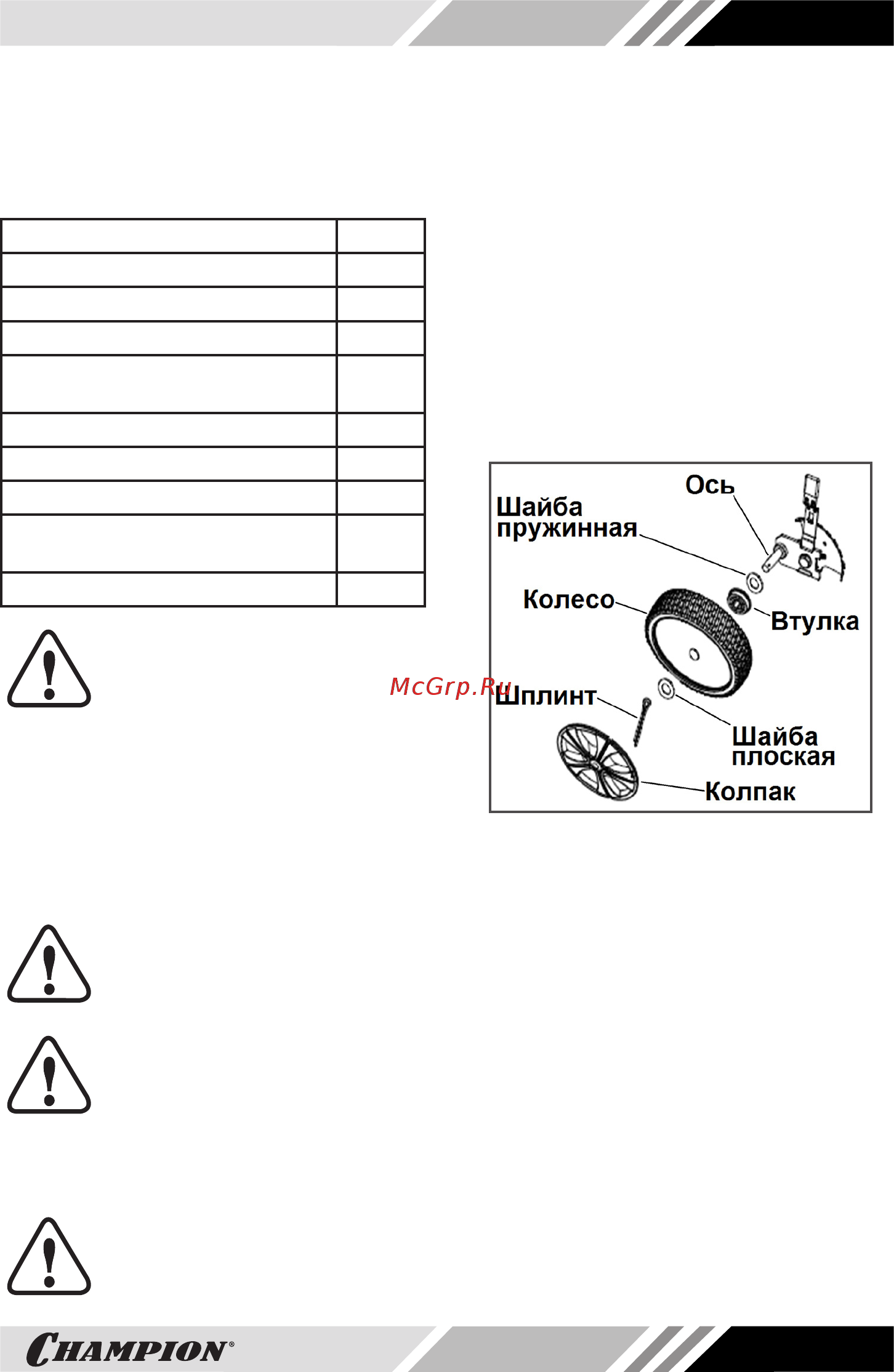

13
КОМПЛЕКТНОСТЬ
Наименование Кол-во
Газонокосилка 1 шт.
Колесо с втулкой в сборе 4 шт.
Колпак колеса 4 шт.
Направляющая бокового выброса
травы
1 шт.
Шайба пружинная 4 шт.
Шайба плоская 4 шт.
Шплинт 4 шт.
Крепёж нижней части рабочих
рукояток
1 к-т
Руководство по эксплуатации 1 шт.
ВНИМАНИЕ!
Производитель оставляет за
собой право без предваритель-
ного уведомления вносить изме-
нения в комплектность.
Газонокосилка поставляется в картонной ко-
робке в частично разобранном виде. Съем-
ные детали находятся в пакете. Ничего не
выбрасывайте, пока полностью не соберёте
газонокосилку.
ПРИМЕЧАНИЕ!
Газонокосилка поставляется
без моторного масла и бензина.
ВНИМАНИЕ!
Перед тем как начинать какую-
либо сборку или производить
техническое обслуживание газо-
нокосилки, сначала отключите провод от
свечи зажигания.
ВНИМАНИЕ!
Перед началом сборки газоноко-
силки необходимо в обязатель-
9. СБОРКА
ном порядке надеть защитные очки (за-
щитный экран) и перчатки.
Для сборки газонокосилки:
1. Извлеките газонокосилку из коробки
и проверьте ее на предмет механиче-
ских повреждений.
2. Удалите защитное покрытие.
3. Установите и закрепите колеса, как по-
казано на Рис. 2.
Рис. 2 Установка колес
4. Установите нижнюю часть рукоятки
в скобы корпуса (деки) газонокосилки
и закрепите болтами.
5. Соедините верхнюю часть рабочей ру-
коятки с нижней частью и закрепите ее
болтами с барашковыми гайками (Рис.
3). Проверьте установку троса остановки
двигателя, он не должен быть пережат.
