8. СБОРКА

Извлекитеизкоробкиустройствоипро-

верьтеегонаналичиеповреждений.

Проверьте комплектность устройства в

соответствиисТаблицей1.

Устройство поставляется в практически

собранном на заводе-изготовителе со-

стоянии для опрыскивания, необходимо

собратьнапорнуютрубу(Рис.2,3).

1 2 3

7 8

1 2 3 4 5 6

Вид напорной трубы, собранной для

опрыскивания представлен на Рис. 2,

дляраспылениянаРис3.

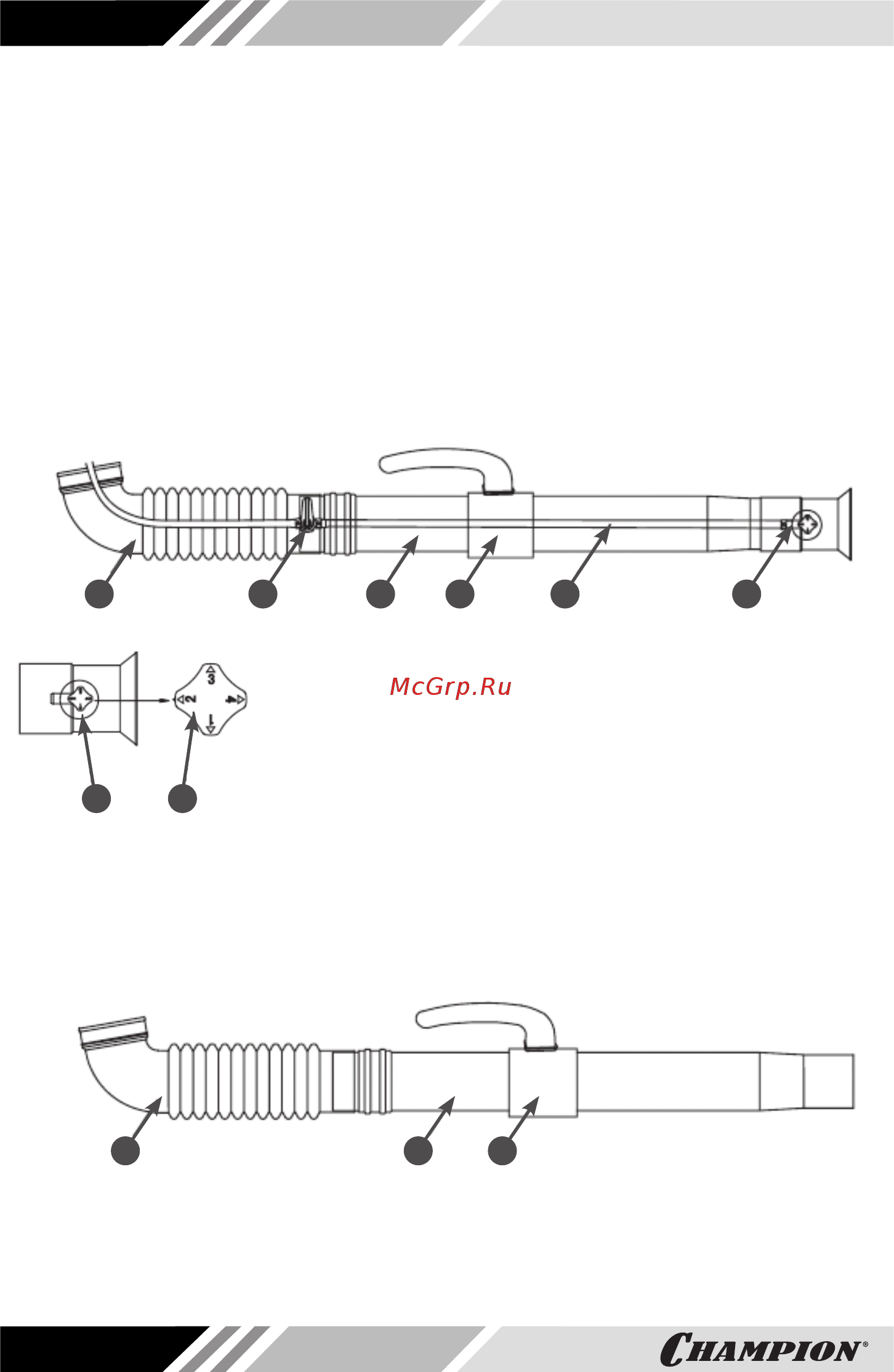

Рис. 2 Напорная труба для опрыскивания

1.Трубанапорнаяизогнутая2.Кранзапорный3.Трубанапорная

4.Рукоятканапорнойтрубы5.Шлангвыпускнойопрыскивателя6.Сопло

7.Дозатор8.Регулятордозатора

Рис. 3 Напорная труба для распыления

1.Трубанапорнаяизогнутая2.Трубанапорная3.Рукоятканапорнойтрубы
