Инструкция обслуживания
6
Монтаж на питании системы ЦО.

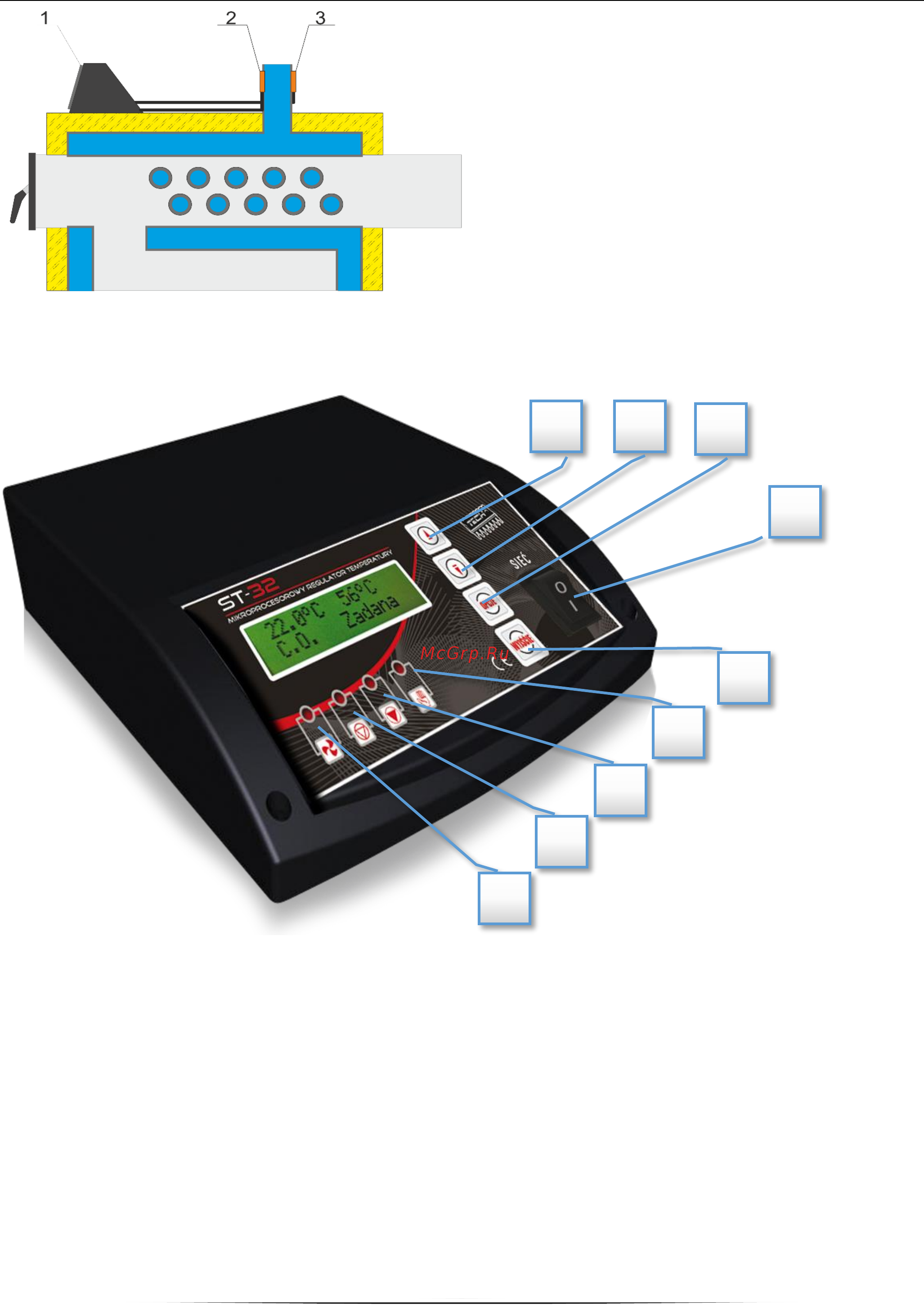

IV. Обслуживание контроллера
Обслуживание контроллеров ST-28 и ST-32 аналогично:
1. Кнопка ПЛЮС — изменение заданной температуры с уровня главного экрана, после входа в меню
контроллера кнопка используется для увеличения настроек работы.
2. Кнопка МИНУС — изменение заданной температуры с уровня главного экрана, после входа в меню
контроллера кнопка используется для уменьшения настроек работы.
3. Вход в меню контроллера, подтверждение настроек.
4. Выключатель питания.
5. Выход из меню контроллера, сброс настроек.
6. Диод сигнализирует ручную работу.
7. Диод сигнализирует работу насоса ГВС.
8. Диод сигнализирует работу насоса ЦО.
9. Диод сигнализирует работу вентилятора
Буква P на дисплее обозначает включенную функцию комнатного регулятора.
1
2
3
4
5
6
7
8
9
1. контроллер котла
2. датчик ЦО
3. термик
