Beko BPAK 090/BPAK 091 [20/28] Масштабный монтажный чертеж
![Beko BPAK 090/BPAK 091 [20/28] Масштабный монтажный чертеж](/views2/1004715/page20/bg14.png)
Монтажные размеры
наружного блока
Модели
A B
440 (мм) 286 (мм) 7K
510 (мм) 286 (мм) 9K, I2K
540 (мм) 286 (мм) 18K , 24K

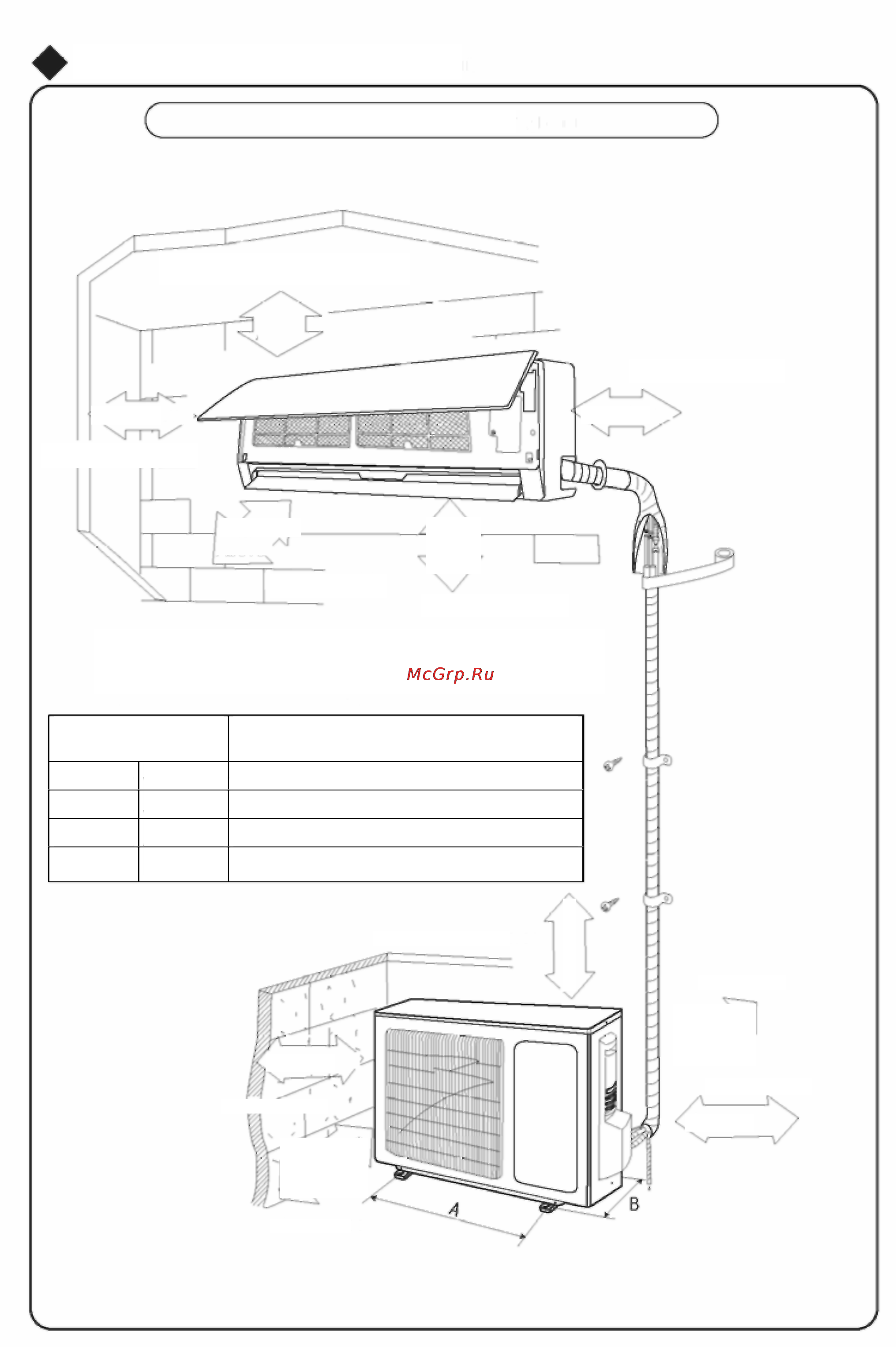

Масштабный монтажный чертеж
Масштабный монтажный чертеж
Расстояние до потолка
Свыше
15 см
Расстояние до стены
Свыше 15 см Свыше 15 см
Расстояние до стены
Свыше 300 см
Свыше
250 см
Выпуск воздуха
Расстояние до пола
• Пространственные размеры для правильной установки
кондиционера, включая минимальные допустимые расстояния до
прилегающих конструкций
Свыше 50 см
Расстояние до препятствия
Воздухозаборник
Свыше 30 см
Свыше 30 см
Расстояние до стены
Расстояние до стены
Свыше 50 см
Свыше 200 см
Выпуск воздуха
17
