ST-27i Инструкция по обслуживанию
4
II. Описание панели управления
III. Принцип действия
Регулятор ST-27i предназначен для управления насосом циркуляции воды Ц.О. и
дополнительным насосом (гор. воды или полового отопления). Задачей регулятора является
включение насоса Ц.О., если температура превысит предельное значение включения, и
выключение насоса, если котел охладится (вследствие погашения). Для второго насоса, кроме
температуры включения, пользователь устанавливает заданную температуру, до достижения
которой насос будет работать.
Регулятор оснащен системой, предотвращающей застаивание насосов Ц.О.и гор. воды, т.наз.
АНТИСТОП. Если насос не работает длительное время (напр., вне сезона), то каждые 7 дней насос
включается на 1 минуту. Дополнительно время записывается каждый час в прочной памяти
EEPROM, благодаря чему после возможного перерыва в питании измерение времени
продолжается.
Контроллер оснащен также функцией защиты от замерзания воды в установке, т.наз. анти-
замерзание. После того, как температура на датчике насоса Ц.О.или гор. воды упадет ниже 7oC,
насос включается. Насос будет работать до момента, когда температура датчика достигнет
значения 9oC.
Пользователь изменяет параметры при помощи регулятора импульсатора. Поворот регулятора
позволяет обозначить требуемую функцию или изменить это значение, а нажатье регулятора
вызывает вход в данную функцию или подтверждение изменения ее значения. Чтобы выйти из
какой-либо функции, следует использовать кнопку выход.
IV. Функции котроллера
IV.1) Ручная работа
При помощи этой функции пользователь может вручную включить каждое активное
исполнительное устройство регулятора, независимо от остальных и проверить действие
Насос Ц.О.
Насос 2

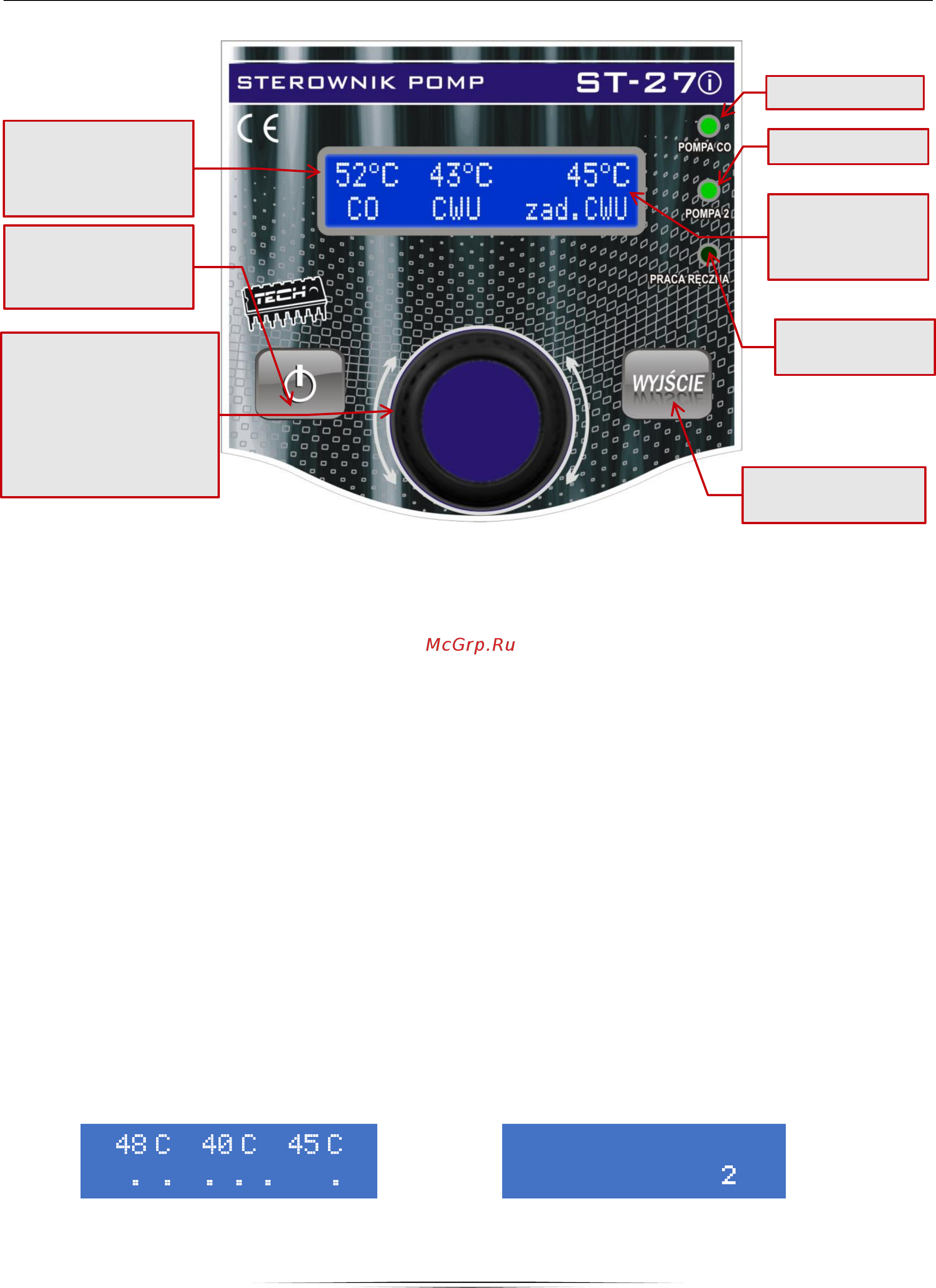

Регулятор
импульсатора
(вход в МЕНЮ,
выбор и
утверждение
выбора)
Выход, сброс
настроек
Режим
ожидания
(standby)
Текущая
температура
Ц.О., ГВС.
Ручная
работа
Заданная
темп.
бойлера
˚ ˚ ˚
Ц О Г В С зад
ГВС
Ручная работа
Тип насоса
Содержание
