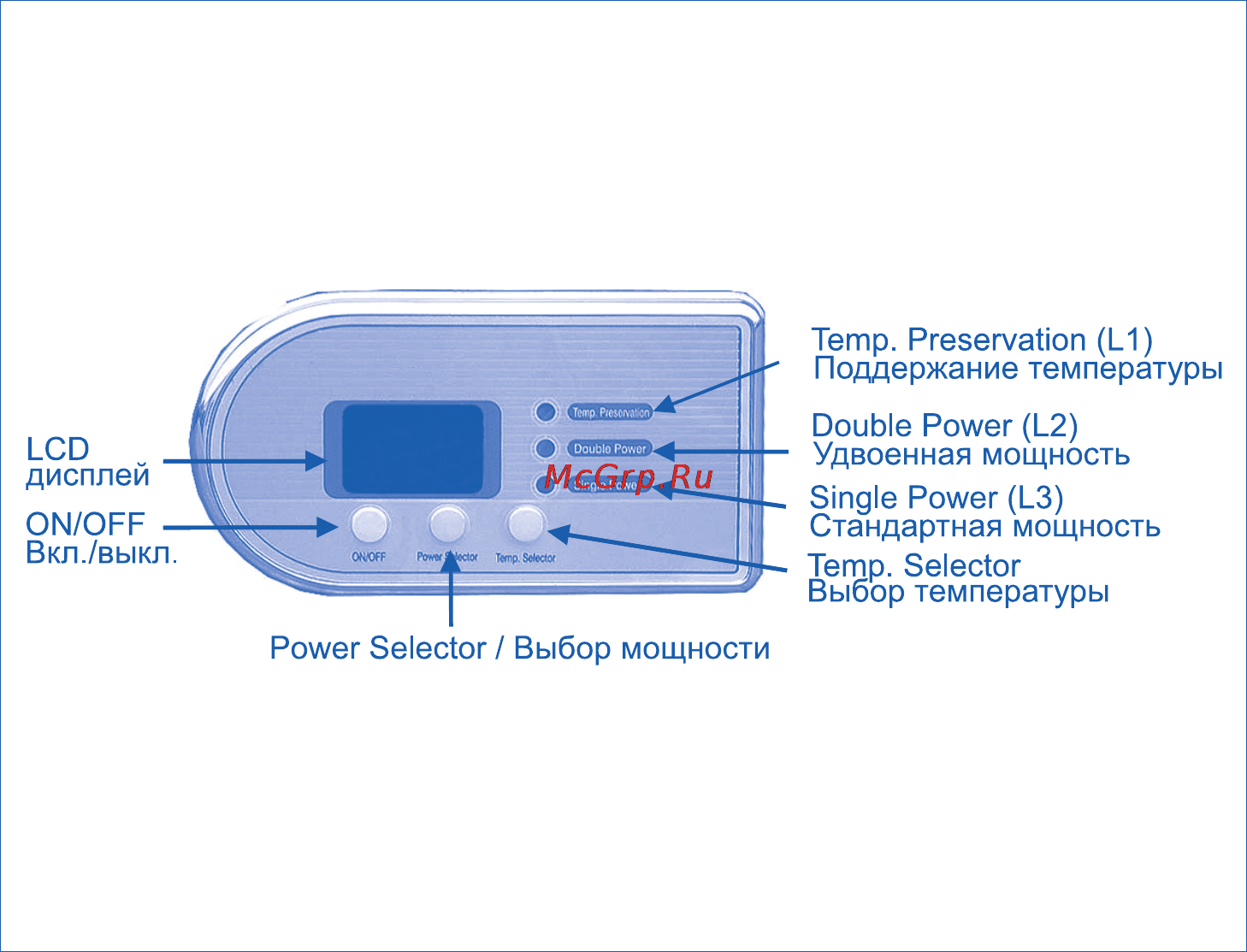

3 КОМПЛЕКТ ПОСТАВКИ 1 Элсктроводонагрсватсль 1 шт 2 Предохранительный клапан 1 шт 3 Паспорт и инструкция по эксплуатации 1 шт 4 Анкер для крепежа по 2 шт на каждую крепежную планку 5 Шнур сетевой с свровилкой 1 шт 6 Упаковка 1 шт 4 ОПИСАНИЕ И ПРИНЦИП ДЕЙСТВИЯ ЭВН Temp Preservation L1 Поддержание температуры Double Power L2 Удвоенная мощность Single Power L3 Стандартная мощность Temp Selector Выбор температуры LCD дисплей ON OFF Вкл выкл Power Selector Выбор мощности Рис 4 Электронная панель управления 8 ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА 8 1 Производитель устанавливает гарантийный срок эксплуатации 5 лет для водосодержащей емкости бака и 12 месяцев для элементов электрической части Гарантийный срок исчисляется со дня продажи ЭВН При отсутствии или исправлении даты продажи и штампа магазина гарантийный срок исчисляется от даты выпуска ЭВН указанной на корпусе прибора Претензии в период гарантийного срока принимаются при наличии паспорта с отметками о продаже и подключении 8 2 Гарантия распространяется только на ЭВН Гарантию на работы по установке и подключению обеспечивает монтажная организация в соответствии с данными подраздела Отметка о подключении 4 1 Внешний корпус ЭВН в зависимости от модели выполняется из различных высококачественных материалов ударопрочного пластика низкоуглсродистой или специальной нержавеющей полированной стали Внутренний бак изготавливается из высококачественной нержавеющей стали с содержанием титана что обеспечивает высокую коррозионную стойкость и как следствие длительный срок эксплуатации Пространство между внешним корпусом и внутренним баком заполнено пенополиуретаном современной экологически чистой теплоизоляцией обладающей наилучшими характеристиками тсплосбсрсжсния Модели Я Е УЗ имеют два резьбовых патрубка для входа холодной воды с синим кольцом и выхода горячей воды с красным кольцом а модели Я2Е Н8 R В К2В4 И2В Г И2В Е оборудованы дополнительным дренажным патрубком с красным кольцом закрыт металлической заглушкой для слива воды и промывки внутреннего бака На лицевой стороне ЭВН находится термометр модель Я7Е 30л 150л Расположение панели управления зависит от модели и типа ЭВН К7Е У8 ЯЗВ снизу И7Е Н8 справа Д7В И2В В И2В Г К2В Е на лицевой стороне 4 2 На съемном фланце смонтированы трубчатый электронагреватель ТЭН и датчики термостата и тсрмовыключатсля ТЭН служит для нагрева воды и управляется термостатом который имеет плавную регулировку температуры до 75 С Термостат автоматически поддерживает температуру воды на уровне установленном пользователем Ручка регулировки температуры расположена на механической панели управления Модели с электронным управлением имеют сенсорный регулятор Рис 4 Тсрмовыключатсль служит для предохранения ЭВН от перегрева и отключает ТЭН от сети при превышении температуры воды свыше 95 С Рис 2 Модель И2В10 снабжена автономным нерегулируемым термостатом расположенным под верхней крышкой прибора В моделях И2В10 и установлена пилотная лампа индицирующая режим нагрева нагревателя Тсрмовыключатсль в моделях И2В10 и И8В находится под верхней крышкой Индикатором режима работы ЭВН служит подсветка клавиш выбора мощности в моделях 30л 150л светятся при нагревании воды и гаснут при достижении установленной на термостате температуры нагрева воды В моделях с электронным управлением индикация осуществляется контрольной лампой Е1 Рис 4 она загорается при достижении установленной температуры 4 3 Предохранительный клапан предотвращает самопроизвольный слив из ЭВН при отключении холодной воды в системе и защищает ЭВН при повышении давления в водопроводе выше допустимого 6 бар путем сброса избытка воды через дренажное отверстие клапана
