ПОДКЛЮЧЕНИЕ ИСТОЧНИКА ПИТАНИЯ К КАБЕЛЮ ЗАЗЕМЛЕНИЯ
Машина должна быть подключена к заземляющему кабелю. Проверьте, чтобы
соответствующий разъем фактически был подключен к системе заземления. Вилка должна
быть подключена к шнуру питания квалифицированным электриком.
ПОДКЛЮЧЕНИЕ К ЗАЗЕМЛЯЮЩЕМУ КАБЕЛЮ
Подключите вилку к розетке, а рабочий зажим кабеля к заготовке или металлической
рабочей поверхности. Соблюдайте следующие меры предосторожности:
√ Убедитесь, что есть хороший электрический контакт особенно при резке
теплоизоляционных, окисленных листов или листов с покрытием.
√ Устанавливайте клемму заземления как можно ближе к зоне резки. Использование
металлических структур, которые не являются частью обрабатываемой детали, такие как
обратный кабель режущего тока, может поставить под угрозу систему безопасности и дать
плохие результаты резки.
√ Не делайте заземление на ту часть детали, которая должна быть удалена.

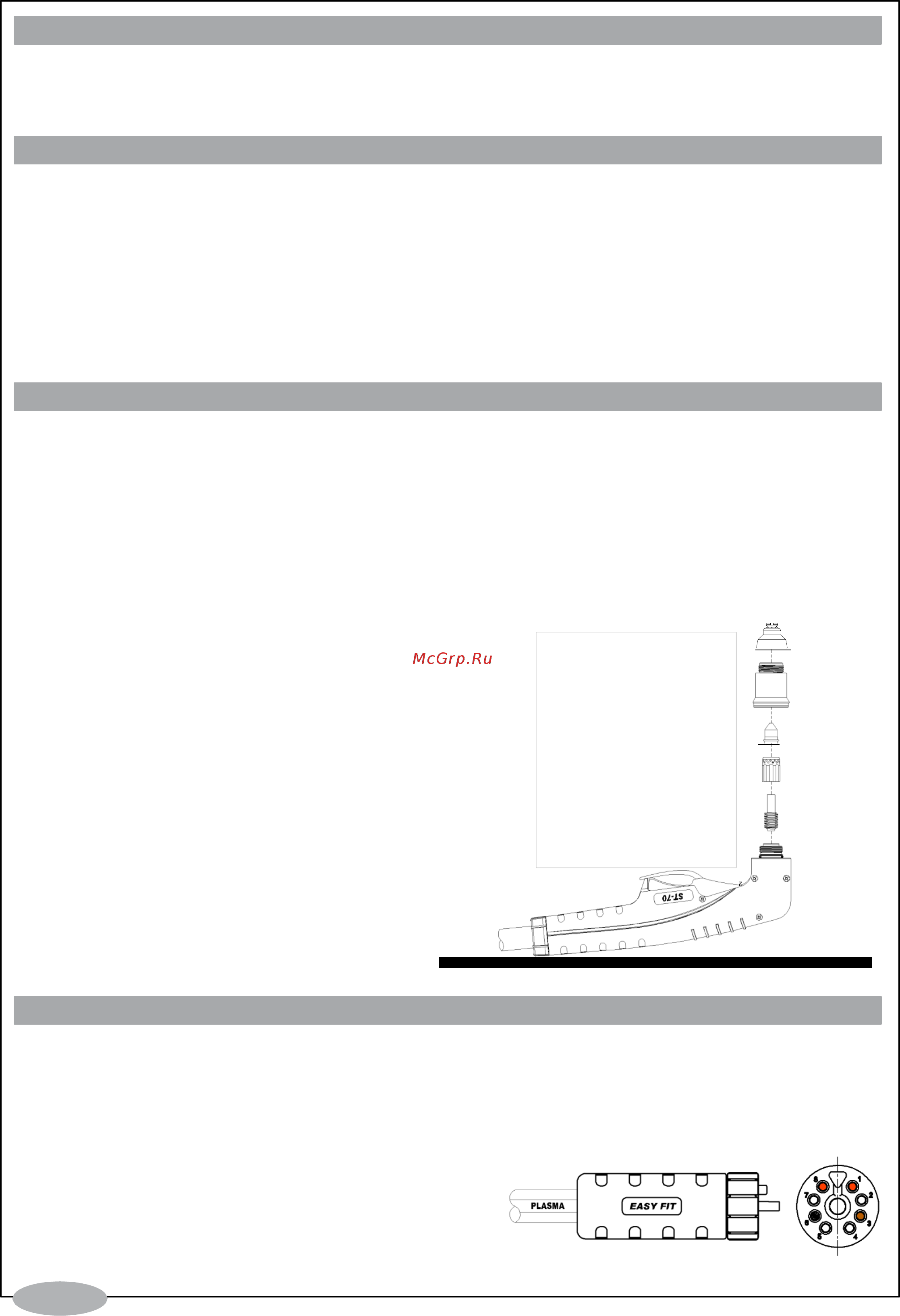

МОНТАЖ РАСХОДНЫХ ЧАСТЕЙ ГОРЕЛКИ
Разместите горелку внешним защитным соплом вверх, чтобы предотвратить падение
деталей при снятии насадки.
ВНИМАНИЕ: Подождите, чтобы горелка полностью остыла перед заменой частей
горелки, чтобы избежать повреждения головки горелки.
Чтобы заменить расходные части горелки используйте следующую процедуру:
1. Отвинтите и снимите с горелки сопло.
2. Снимите наконечник, диффузор, и
электрод.
3. Установите электрод, диффузор и
наконечник. Выбирайте соответствующие
расходные части, обратитесь к разделу
"Выбор расходных частей для горелки".
4. Вручную затяните насадку, пока головка
горелки не сядет на место. Если чувствуется
сопротивление при установке, проверьте
резьбу, прежде чем продолжить.
ОГРАНИЧИТЕЛЬ
СОПЛО
НАКОНЕЧНИК
ГАЗОВЫЙ ДИФФУЗОР
ЭЛЕКТРОД
КРЕПЛЕНИЕ ГОЛОВКИ
ГОРЕЛКИ
ПОДКЛЮЧЕНИЕ ГОРЕЛКИ
РАБОЧИЙ СТОЛ
Убедитесь, что аппарат выключен и отключен из розетки.
Прилагаемая горелка, как ручного так и автоматического типа, имеет систему быстрого
подключения "Easy Fit". Правильно соедините "Easy Fit"-контакты и подключите его к разъему
на передней панели устройства, зафиксировав вручную пластиковое кольцо.
ВНИМАНИЕ!: Перед началом операций резки
убедитесь, что детали правильно собраны,
проверяя головку горелки, как показано в
разделе "Техническое обслуживание горелки".
5
5
