Клеммы подключения стабилизатора находятся на задней стороне корпуса
под защитной крышкой. Сечение подводящих силовых проводов должно
соответствовать подключаемой нагрузке. Необходимо обеспечить надежный
контакт провода в клемме. Для защиты провода от передавливания винтом
клеммы рекомендуется использовать специальные монтажные гильзы. Провод
должен быть освобожден от изоляции и хорошо зачищен от оксидной пленки.
Провода, выходящие из клеммной колодки, не должны иметь повреждений или
обнаженных участков.
В случае неправильного выбора проводов или плохого контакта, клеммы
могут довольно сильно нагреваться.
Возврат стабилизатора по причине оплавления клеммной колодки со
стороны подводящих кабелей, не является гарантийным случаем !
Во время монтажа необходимо следить за тем, чтобы посторонние
предметы (обрезки кабелей, крепёжные элементы, мелкий инструмент и т.п.) не
попали внутрь корпуса.
Клеммная колодка имеет один общий контакт для нулевого провода
входной и выходной сети. Если внутренний диаметр клеммы позволяет
разместить в ней два провода, то возможно объединение нулевых проводов
непосредственно в клемме. Иначе подключение следует выполнить отдельным
проводом от общей точки нулевых проводов входа и выхода (см. рис. 2). В
качестве общей точки удобно использовать нулевую шину распределительного
щита.
Внимание ! Запрещено класть стабилизатор на лицевую панель !

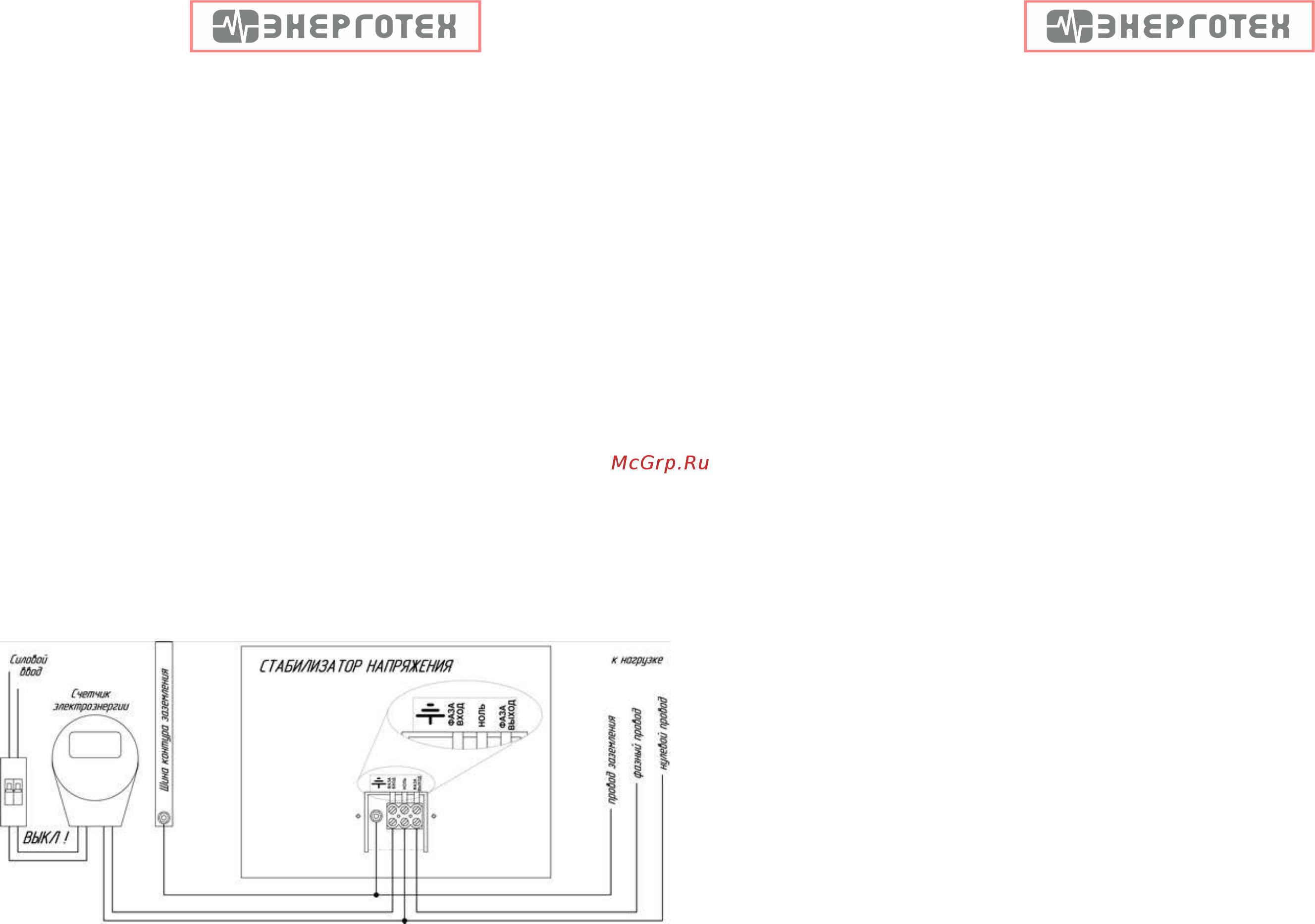

Рисунок 2. Рекомендуемая схема подключения стабилизатора к сети.
Перед первым включением стабилизатора необходимо внимательно
проверить правильность всех соединений !
10
4. КОМПЛЕКТНОСТЬ
Стабилизатор сетевого напряжения INFINITY 1 шт
Кронштейн для крепления стабилизатора на стену 1 шт
Руководство по эксплуатации (настоящее руководство) 1 шт
Тара упаковочная
1 шт
5. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
Стабилизатор имеет металлический корпус и может эксплуатироваться в
настенном и напольном вариантах.
На лицевой панели расположен жидкокристаллический дисплей,
непрерывно отображающий входное и выходное напряжения, входной ток и
текущую ступень стабилизации.
На задней стенке стабилизатора расположена клеммная колодка для
стационарного подключения силовых проводов, закрытая защитной крышкой.
На правой боковой панели находятся выключатель питания, переключатель
режимов работы «Стабилизация – Транзит» и кнопки переключения «экранов».
(У стабилизаторов мощностью 5 кВА эти органы управления находятся на нижней стенке)
Переключение режимов работы «Стабилизация – Транзит»
допустимо только на выключенном стабилизаторе !
Функционально стабилизатор является автоматическим регулятором
напряжения ступенчатого типа. Он состоит из автотрансформатора, блока
тиристорных ключей, платы управления и жидкокристаллического индикатора.
Функции выключателя питания выполняет автомат максимальной токовой
защиты с независимым расцепителем. Таким образом, реализуется
дополнительный уровень защиты, независимый от платы управления.
При переключении в режим «Транзит» происходит отключение силового
трансформатора от сети и подключение нагрузки напрямую к входу
стабилизатора. Плата управления продолжает контролировать входное
напряжение, и, если оно превысит 265 вольт, отключит стабилизатор с
помощью независимого расцепителя.
Режим «Транзит» является аварийным режимом. Его рекомендуется
применять, если по каким-либо причинам нормальная работа в режиме
«Стабилизация» невозможна.
Плата управления организует непрерывный контроль входного и выходного
напряжений, входного тока, температуры автотрансформатора и блок силовых
ключей. Она выдает сигналы управление силовыми ключами, обеспечивает
стабилизацию выходного напряжения, обнаружение и немедленную реакцию
на аварийные ситуации, а также отображение соответствующей информации на
индикаторе.
7
Содержание
- Infinity 1
- По эксплуатации 1
- Руководство 1
- Стабилизатора напряжения 1
- Гарантийный талон 2
- Содержание 2
- Техника безопастности 3 2 назначение 4 3 технические характеристики 5 4 комплектность 7 5 устройство и принцип работы 7 6 транспортирование и хранение 8 7 монтаж и подключение 9 8 порядок эксплуатации 11 9 гарантии изготовителя 14 гарантийный талон 15 2
- Внимание 3
- Гарантии изготовителя 3
- Запрещается включать стабилизатор вблизи легковоспламеняющихся материалов 3
- Запрещается включать стабилизатор после попадания внутрь него посторонних предметов 3
- Запрещается включать стабилизатор раньше чем через 20 секунд после отключения 3
- Запрещается вскрывать стабилизатор 3
- Запрещается переключать режимы работы стабилизатора стабилизация транзит на включенном стабилизаторе 3
- Запрещается подключать нагрузку общая мощность которой превышает номинальную мощность стабилизатора 3
- Запрещается подключать сварочный аппарат для работы в режиме стабилизация 3
- Запрещается производить подключение отключение стабилизатора при наличии напряжения в подводящей сети 3
- Запрещается производить пуск двигателей мощностью более трети номинальной мощности стабилизатора 3
- Стабилизатор не имеет гальванической развязки между входом и выходом 3
- Техника безопастности 3
- Если стабилизатор подключен правильно то после включения на индикаторе загорается подсветка надпись энерготех и идет обратный отсчет 2 1 0 затем на индикаторе появится так называемый нулевой экран с основной информацией о работе стабилизатора см рис 3 6
- Порядок эксплуатации 6
- Продукция сертифицирована 6
- Рядом с основными органами управления стабилизатора находятся две кнопки для доступа к экранам с дополнительной информацией см табл 5 6
- Стабилизатор рассчитан на непрерывный режим работы в закрытых помещениях при 6
- Температуре окружающей среды от 10 до 40 c относительной влажности до 80 при 25 c атмосферном давлении от 630 до 800 мм рт ст средний срок службы стабилизатора 50000 часов при номинальной нагрузке 6
