Таблица 2 – Основные характеристики всех стабилизаторов модельного ряда
INFINITY
Модель
стабилизатора
Номинальная
мощность
нагрузки, кВА
Макси-
мальный
входной
ток *, А
Предельный
импульсный
ток,
А
Габаритные
размеры
(Г × Ш × В),
мм
Масса
(не
более),
кг
INFINITY 5.0 5,0 25 50 175×365×290 17
INFINITY 7.5 7,5 37 74 185×385×405 20
INFINITY 9.0 9,0 43 86 185×385×405 21
INFINITY 12.0 12,0 57 114 245×455×365 32
INFINITY 15.0 15,0 71 142 245×455×365 33
INFINITY 20.0 20,0 93 186 295×455×365 42
* Допустимо кратковременное превышение максимального входного тока (до 0,3 сек).
Таблица 3 – Максимальная допустимая мощность нагрузки
при различных входных напряжениях
Входное напряжение, В
Номинальная мощность стабилизатора, кВА
5,0 7,5 9,0 12,0 15,0 20,0
100 2,3 3,4 4,1 5,5 6,8 9,1
120 2,7 4,1 4,9 6,5 8,2 10,9
140 3,2 4,8 5,7 7,6 9,5 12,7
160 3,6 5,5 6,5 8,7 10,9 14,5
180 4,1 6,1 7,4 9,8 12,3 16,4
200 4,5 6,8 8,2 10,9 13,6 18,2
220 5,0 7,5 9,0 12,0 15,0 20,0
240 5,5 8,2 9,8 13,1 16,4 21,8
260 5,9 8,9 10,6 14,2 17,7 23,6
280 6,4 9,5 11,5 15,3 19,1 25,5
Стабилизатор рассчитан на непрерывный режим работы в закрытых
помещениях при:
• температуре окружающей среды от +10 до +40 °C;
• относительной влажности до 80% (при 25°C);
• атмосферном давлении от 630 до 800 мм рт.ст.
Средний срок службы стабилизатора – 50000 часов при номинальной нагрузке.
Продукция сертифицирована.
В целях дальнейшего технического усовершенствования предприятие-изготовитель
оставляет за собой право вносить изменения в конструкцию стабилизатора,
не ухудшающие его эксплуатационные характеристики.
6
8. ПОРЯДОК ЭКСПЛУАТАЦИИ
Если стабилизатор подключен правильно, то после включения на
индикаторе загорается подсветка, надпись «ЭНЕРГОТЕХ» и идет обратный
отсчет (2-1-0). Затем на индикаторе появится, так называемый, «нулевой
экран» с основной информацией о работе стабилизатора (см. рис. 3).

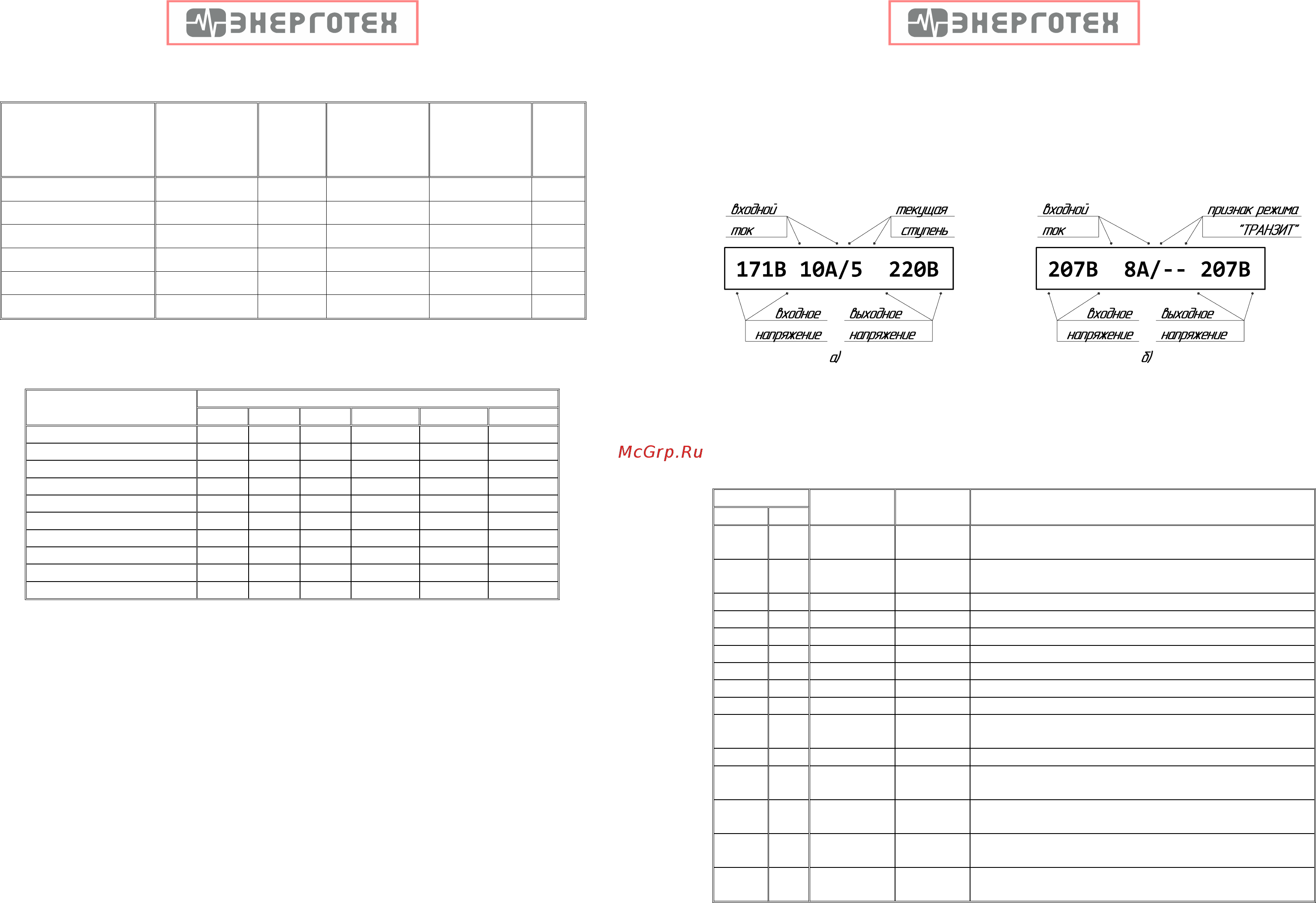

Рисунок 3. Примеры изображений на индикаторе стабилизатора («нулевой экран»)
а) в режиме «Стабилизация»; б) в режиме «Транзит».
Рядом с основными органами управления стабилизатора находятся две
кнопки для доступа к «экранам» с дополнительной информацией (см. табл. 5).
Таблица 5 – Описание «экранов» стабилизатора, доступных пользователю
«Экран»
Свойство
Исходное
значение
Описание
Номер Код
[ 4] Ttr
просмотр
Условная температура трансформатора
(уменьшается с нагревом, отключение при 85)
[ 5] Tsw
просмотр
Условная температура силовых ключей
(уменьшается с нагревом, отключение при 116)
[ 7] Fun
тест 0 Проверка работы вентилятора
[ 8] Brk
тест 0 Проверка работы расцепителя
[ 9] Tmo
настройка 151 Задержка включения в 20мс интервалах (151 = 3 сек)
[11] Uof
настройка 244 Верхний предел выходного напряжения, В
[12] Ust
настройка 220 Номинальное выходное напряжение, В
[14] Umn
настройка 60 Нижний предел выходного напряжения, В
[15] Imx
просмотр Максимальный входной ток, А
[17] Eor
просмотр 0
Коды всех аварийных ситуаций, возникших с
момента последнего включения
[18] Pwr
просмотр Номинальная мощность стабилизатора, кВА
[20] Sin
просмотр
Минимальное и максимальное значения входного
напряжения (за время непрерывной работы), В
[21] Sou
просмотр
Минимальное и максимальное значения выходного
напряжения (за время непрерывной работы), В
[22] Sii
просмотр
Минимальное и максимальное значения входного
тока (за время непрерывной работы), А
t-
сброс
Время непрерывной работы
(дни: часы: минуты: секунды)
11
