Таблица 5 – Описание дополнительных параметров стабилизатора
Параметр
Свойство
Исходное
значение
Описание
Номер Код
[15] Fun
Тест 0 Проверка работы вентилятора
[16] Brk
Тест 0 Проверка работы расцепителя
[17] Tmo
Настройка 151 Задержка включения в 20мс интервалах (151 = 3 сек)
[19] Uof
Настройка 244 Верхний предел выходного напряжения, В
[20] Ust
Настройка 220 Номинальное выходное напряжение, В
[22] Umn
Настройка 60 Нижний предел выходного напряжения, В
[23] Imx
Просмотр Максимальный входной ток, А
[25] Eor
Просмотр 0
Коды всех аварийных ситуаций, возникших с
момента последнего включения
[26] Pwr
Просмотр Номинальная мощность стабилизатора, кВА
В таблице представлены только те параметры стабилизатора, просмотр или
изменение которых может быть полезен пользователю. Остальные не доступны
пользователю для изменения и не представляют для него интереса.
Значения параметров, для которых в таблице указано свойство –
«настройка» или «тест», можно изменить. Поэтому нужно очень хорошо
представлять себе возможные последствия таких изменений.
Изменение некоторых параметров
может привести к нарушению нормальной работы стабилизатора !
Для входа в режим изменения параметра, необходимо одновременно нажать
на обе кнопки. Скобки, обрамляющие номер параметра при этом меняют свою
форму с квадратных на угловые (например, было [15] стало >15< ).
В режиме изменения параметра, его значение может быть увеличено,
нажатием на правую кнопку и уменьшено, нажатием на левую.
Для выхода из режима изменения параметра, необходимо вновь
одновременно нажать на обе кнопки. Скобки, обрамляющие номер «экрана»
восстановят свою исходную форму.
Два параметра, имеющие свойство «тест», предназначены для проверки
работоспособности вентилятора и независимого расцепителя.
В режиме изменения 15-го параметра, может быть принудительно включен
(значение 1) либо выключен (значение 0) вентилятор. Для завершения теста
следует выйти из режима изменения параметров.
В режиме изменения 16-го параметра, может быть проверена работа
независимого расцепителя. После нажатия на правую кнопку произойдет
выключение стабилизатора (и будет обесточена вся нагрузка !). После
включения стабилизатор возобновляет свою работу.
Если результаты проведения тестов отличаются от вышеописанных, следует
обратиться в сервисный центр.
Параметры имеющие свойство «настройка» позволяют изменять выходные
параметры стабилизатора. Исходные значения этих параметров являются
оптимальными и обеспечивают надежную работу стабилизатора.
Поэтому, не следует изменять эти параметры без крайней необходимости.
12
3. ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Таблица 1 – Общие технические характеристики стабилизаторов UNIVERSAL
Номинальное выходное напряжение (по умолчанию), В 220
Рабочий диапазон входных напряжений *, В от 147 до 258
Рабочий диапазон выходных напряжений (по умолчанию), В от 217 до 223
Отклонение выходного напряжения от номинального
(в рабочем диапазоне), В
не более 3
Нижний предел выходного напряжения (по умолчанию), В 60
Верхний предел выходного напряжения (по умолчанию), В 244
Число ступеней автоматического регулирования 36
Режим работы непрерывный
* границы рабочего диапазона входных напряжений приведены для работы
стабилизатора на холостом ходу и изменяются в зависимости от подключенной нагрузки.
Они также смещаются при корректировке значения номинального выходного напряжения.
На рисунке 1 представлена передаточная характеристика стабилизатора
напряжения. На характеристике заштрихована область поддержания
стабилизированного выходного напряжения. В точках обрыва характеристики
происходит аварийное отключение стабилизатора.

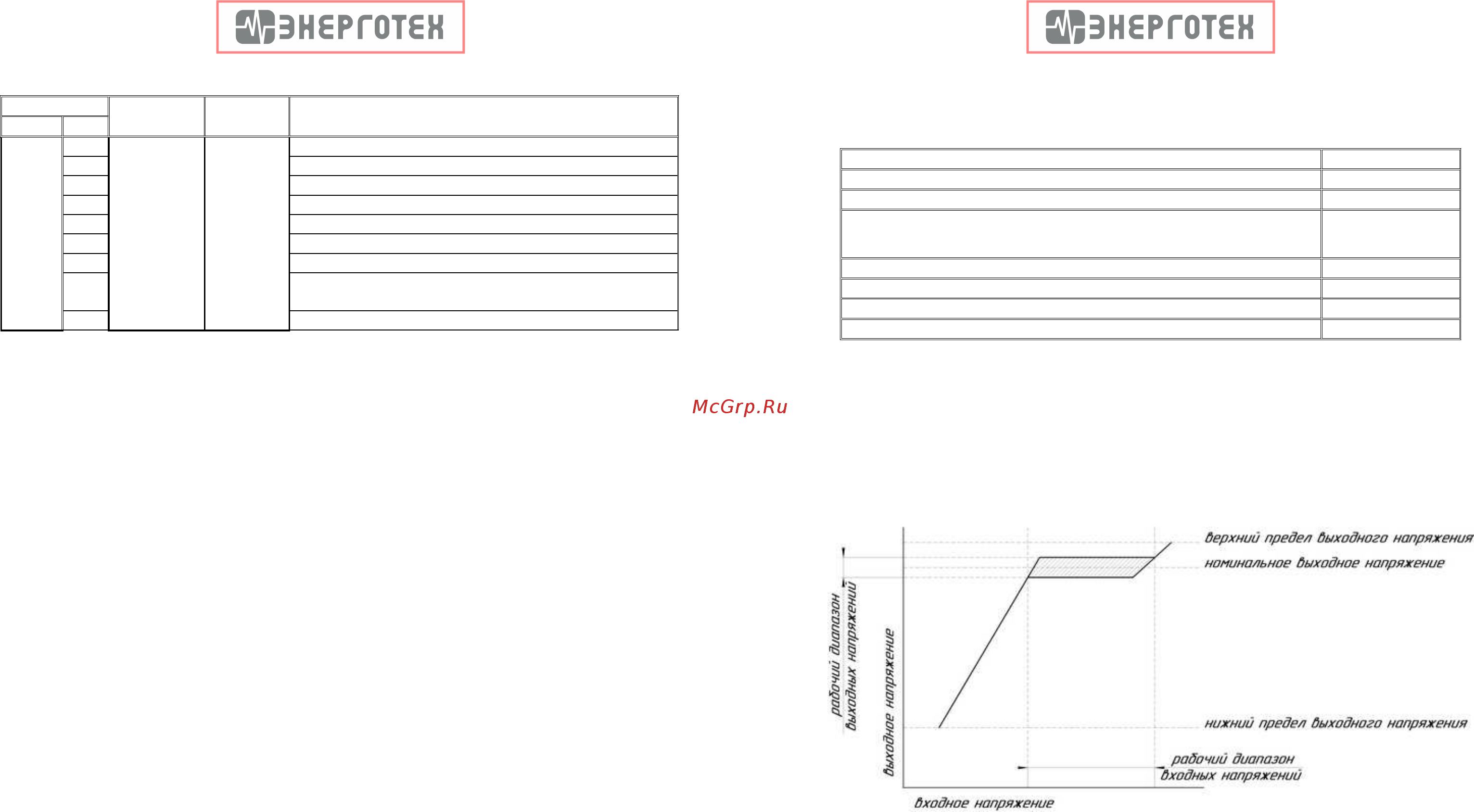

Рисунок 1. Передаточная характеристика стабилизатора напряжения.
Максимальная мощность нагрузки стабилизатора ограничена
максимальным входным током и, соответственно, уменьшается при снижении
входного напряжения (см. табл. 3).
5
