Стабилизатор Напряжения
UNIVERSAL 7500
Инструкция по эксплуатации Страница: 6

ЭНЕРГОТЕХ UNIVERSAL 7500 [6/8] Рядом с основными органами управления стабилизатора находятся две кнопки для доступа к экранам с дополнительной информацией см табл 4 переключение экранов происходит при нажатии одной из двух кнопок при нажатии на правую кнопку появляется экран с большим номером при нажатии на левую с меньшим с нулевого экрана можно сразу попасть на последний экран разрешения отображения настроек нажав левую кнопку первый экран показывает время прошедшее с момента включения стабилизатора либо последнего сброса для сброса экрана следует войти в режим изменений код экрана меняется на t и нажать на любую из кнопок после этого показания времени непрерывной работы обнуляются а также будут сброшены экраны статистики вход выход и пик вх ток анлогично можно изменить значение на экране настройки что приведет к отображению дополнительных параметров см табл 5 остальные экраны основного меню не могут быть изменены

Таблица 2 – Основные характеристики всех стабилизаторов модельного ряда

UNIVERSAL

Модель стабилизатора

Номинальная

мощность

нагрузки, Ква

Макси-

мальный

входной

ток *, А

Предельный

импульсный

ток,

Габаритные

размеры

(Г × Ш × В),

мм

Масса

(не

более),

кг

UNIVERSAL 5.0 5,0 25 50 195×385×385 20

UNIVERSAL 7.5 7,5 37 74 195×385×385 23

UNIVERSAL 9.0 9,0 43 86 195×385×385 24

UNIVERSAL 12.0 12,0 57 114 245×455×345 34

UNIVERSAL 15.0 15,0 71 142 245×455×345 35

UNIVERSAL 20.0 20,0 93 186 295×455×345 45

* Допустимо кратковременное превышение максимального входного тока (до 0,3 сек).

Таблица 3 – Максимальная допустимая мощность нагрузки

при различных входных напряжениях

Входное напряжение, В

Номинальная мощность стабилизатора, кВА

5,0 7,5 9,0 12,0 15,0 20,0

100 2,3 3,4 4,1 5,5 6,8 9,1

120 2,7 4,1 4,9 6,5 8,2 10,9

140 3,2 4,8 5,7 7,6 9,5 12,7

160 3,6 5,5 6,5 8,7 10,9 14,5

180 4,1 6,1 7,4 9,8 12,3 16,4

200 4,5 6,8 8,2 10,9 13,6 18,2

220 5,0 7,5 9,0 12,0 15,0 20,0

240 5,5 8,2 9,8 13,1 16,4 21,8

260 5,9 8,9 10,6 14,2 17,7 23,6

280 6,4 9,5 11,5 15,3 19,1 25,5

Стабилизатор рассчитан на непрерывный режим работы в закрытых

помещениях при:

• температуре окружающей среды от +10 до +40 °C;

• относительной влажности до 80% (при 25°C);

• атмосферном давлении от 630 до 800 мм рт.ст.

Средний срок службы стабилизатора – 50000 часов при номинальной нагрузке.

Продукция сертифицирована.

В целях дальнейшего технического усовершенствования предприятие-изготовитель

оставляет за собой право вносить изменения в конструкцию стабилизатора,

не ухудшающие его эксплуатационные характеристики.

8. ПОРЯДОК ЭКСПЛУАТАЦИИ

Если стабилизатор подключен правильно, то после включения на

индикаторе загорается подсветка, надпись «ЭНЕРГОТЕХ» и идет обратный

отсчет (2-1-0). Затем на индикаторе появится, так называемый, «нулевой

экран» с основной информацией о работе стабилизатора (см. рис. 3).

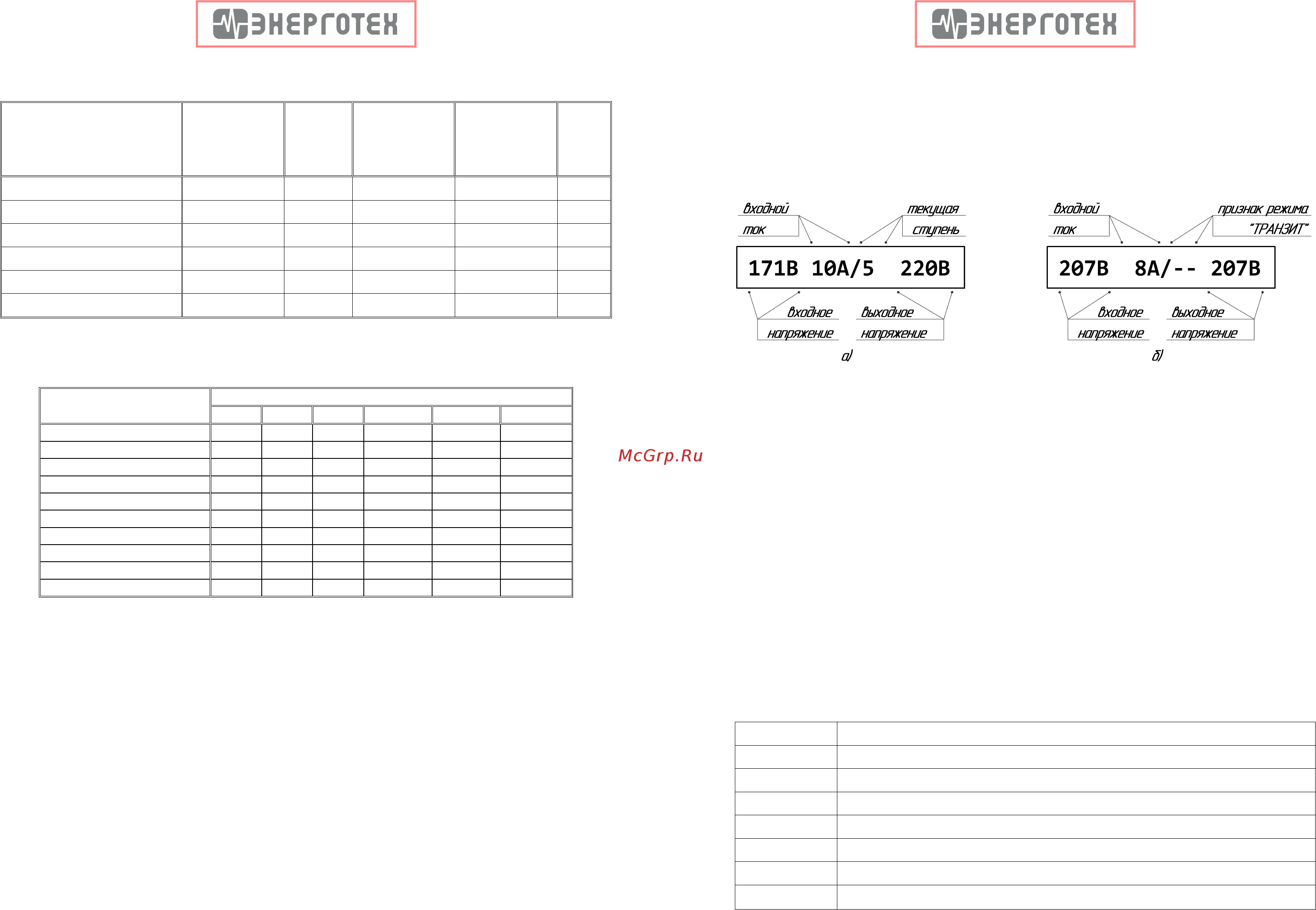

Рисунок 3. Примеры изображений на индикаторе стабилизатора («нулевой экран»)

а) в режиме «Стабилизация»; б) в режиме «Транзит».

Рядом с основными органами управления стабилизатора находятся две

кнопки для доступа к «экранам» с дополнительной информацией (см. табл. 4).

Переключение «экранов» происходит при нажатии одной из двух кнопок.

При нажатии на правую кнопку появляется «экран» с большим номером, при

нажатии на левую – с меньшим. С «нулевого экрана» можно сразу попасть на

последний – экран разрешения отображения настроек (нажав левую кнопку).

Первый «экран» показывает время, прошедшее с момента включения

стабилизатора либо последнего сброса. Для сброса «экрана» следует войти в

режим изменений (код «экрана» меняется на t*) и нажать на любую из кнопок.

После этого показания времени непрерывной работы обнуляются, а также

будут сброшены «экраны статистики» («ВХОД», «ВЫХОД» и «ПИК.ВХ.ТОК»).

Анлогично, можно изменить значение на «экране» «НАСТРОЙКИ», что

приведет к отображению дополнительных параметров (см. табл. 5). Остальные

«экраны» основного меню не могут быть изменены

Таблица 4 – Описание «экранов» стабилизатора, доступных пользователю

«Экран» Описание параметра

Время непрерывной работы (дни: часы: минуты: секунды).

ТРАНСФ.

Тепловое состояние трансформатора

КЛЮЧИ

Тепловое состояние силовых ключей

ВХОД:

Минимальное и максимальное значения входного напряжения, В

ВЫХОД:

Минимальное и максимальное значения выходного напряжения, В

ПИК.ВХ.ТОК:

Максимальное значения входного тока (за время непрерывной работы), А

НАСТРОЙКИ

Отображать дополнительные параметры для настройки ( ВЫКЛ / ВКЛ )
