Rigol DS1052E [12/184] Передняя панель и пользовательский интерфейс
![Rigol DS1052E [12/184] Передняя панель и пользовательский интерфейс](/views2/1473244/page12/bgc.png)
RIGOL
.
Авторское право
RIGOL
Technologies,
Inc.
©
2008
Руководство пользователя серий DS1000E, DS1000D
1-2
Передняя панель и пользовательский интерфейс
Приступая к работе с осциллографом, прежде всего вы должны ознакомиться с его
передней панелью. Данная глава поможет вам ознакомиться с размещением
соединителей, графическое представление, интерфейсы, и как использовать их.
Внимательно прочитайте данную главу, перед тем как приступить к работе с
осциллографом.

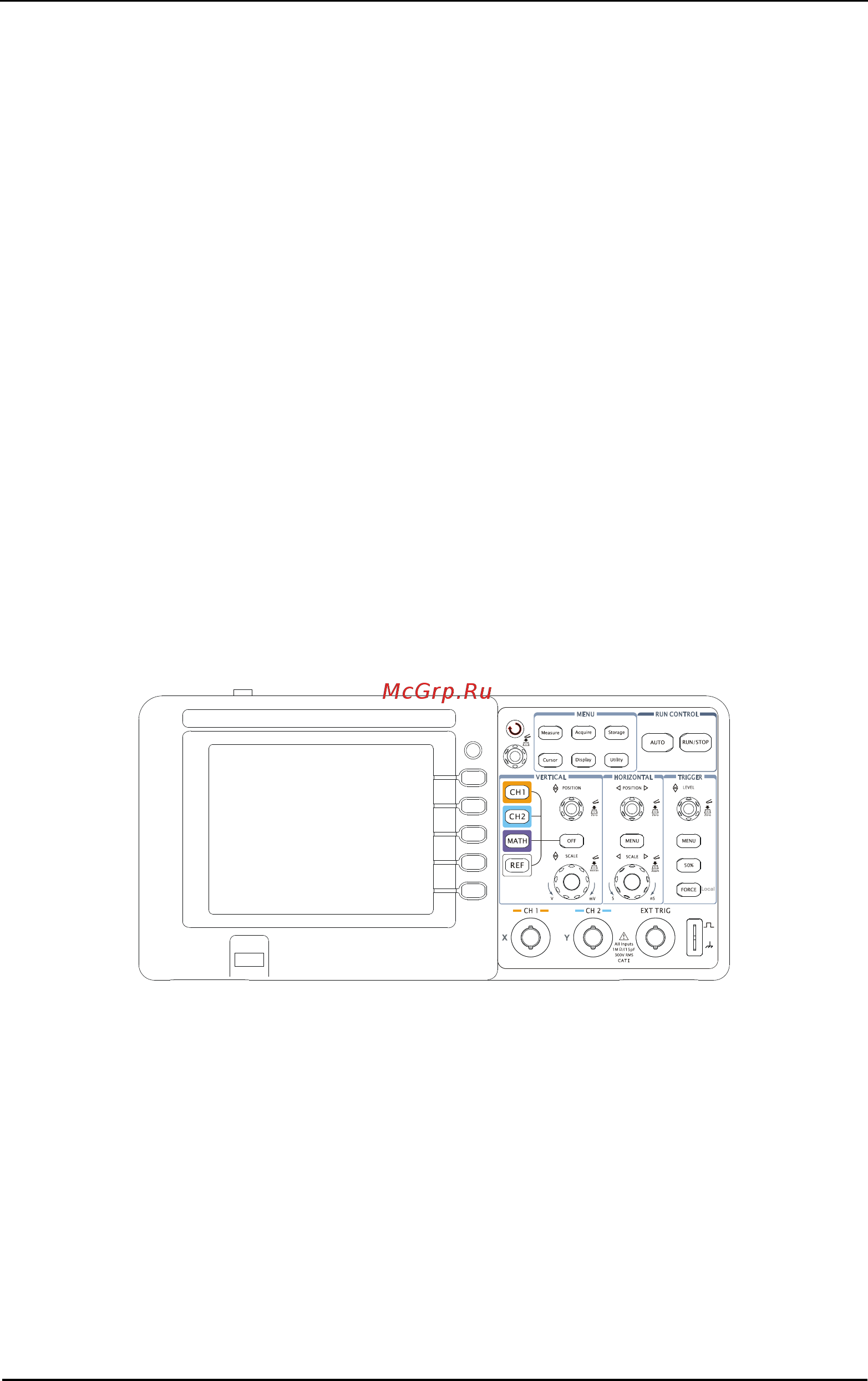

Рис. 1-1 Передняя панель; Регуляторами пользуются чаще всего, и они идентичны
регуляторам других осциллографов. С помощью кнопок можно непосредственно
использовать определенные функции, но также выводить на экран меню, для выбора
пунктов которого используются ряд кнопок расположенный рядом с экраном. Это
позволят вам получить доступ к большому числу функций измерения, обеспечивая
широкие функциональные возможности, математическими функциями, опорным
сигналам, или управлению запуском.
Передняя панель DS1000E:
Передняя панель DS1000D:
