Устройство и принцип работы

4.Устройство и принцип работы

4.1 Устройство стабилизатора и конструктивное исполнение

Функционально стабилизатор представляет собой стабилизатор

напряжения вольтодобавочного типа, состоящий из регулирующего

автотрансформатора, мощных реле, системы защиты контактов реле,

контроллера напряжения и токовой защитой от превышения потребляемого тока

нагрузкой.

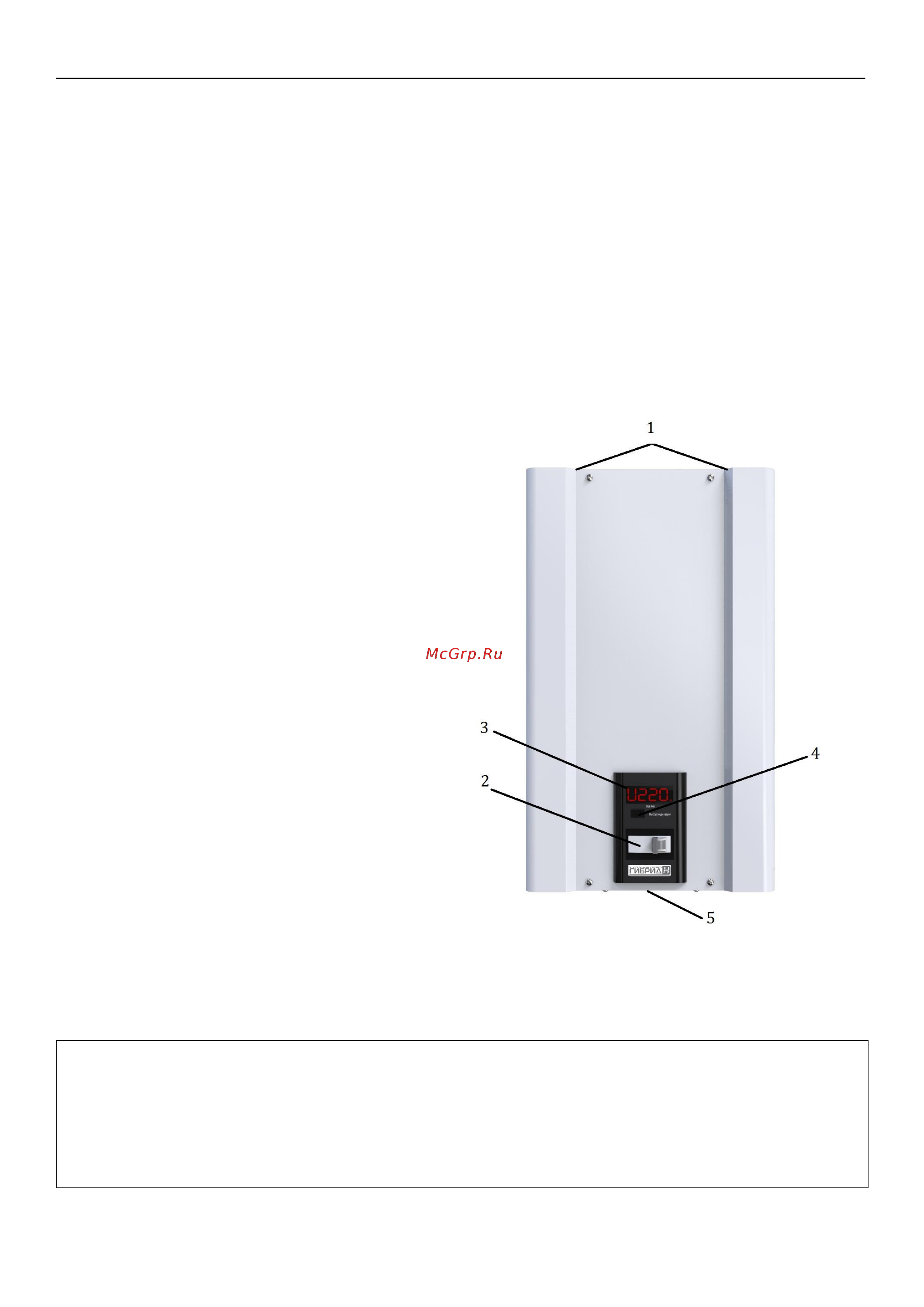

Внешний вид стабилизатора и расположение основных элементов

показаны на рисунке 1.

1 – вентиляторы охлаждения

2 – автоматический выключатель

3 – информационный LED-индикатор

4 – кнопка выбора режима работы

5 – защитная крышка силовой

клеммной колодки

Рис.1 Внешний вид стабилизатора

Конструктивно стабилизатор выполнен в металлическом корпусе, в форме

параллелепипеда. Аппарат предназначен для установки на стене.

ВНИМАНИЕ

Минимальное свободное пространство снизу и сверху стабилизатора – 10 см.

Допускается установка стабилизатора на полу в случае использования

специализированной подставки, сохраняющей возможность доступа холодного

воздуха снизу стабилизатора.
