Установка и эксплуатация

Порядок подключения стабилизатора к силовой однофазной (трёхфазной) сети

рекомендуется следующий:

1. Обесточить силовую сеть выключением входного автоматического

выключателя в распределительном щитке Вашего помещения.

2. При помощи отвертки открутить 4 винта защитной крышки с нижней части

стабилизатора для доступа к клеммной колодке (см. рисунок 8).

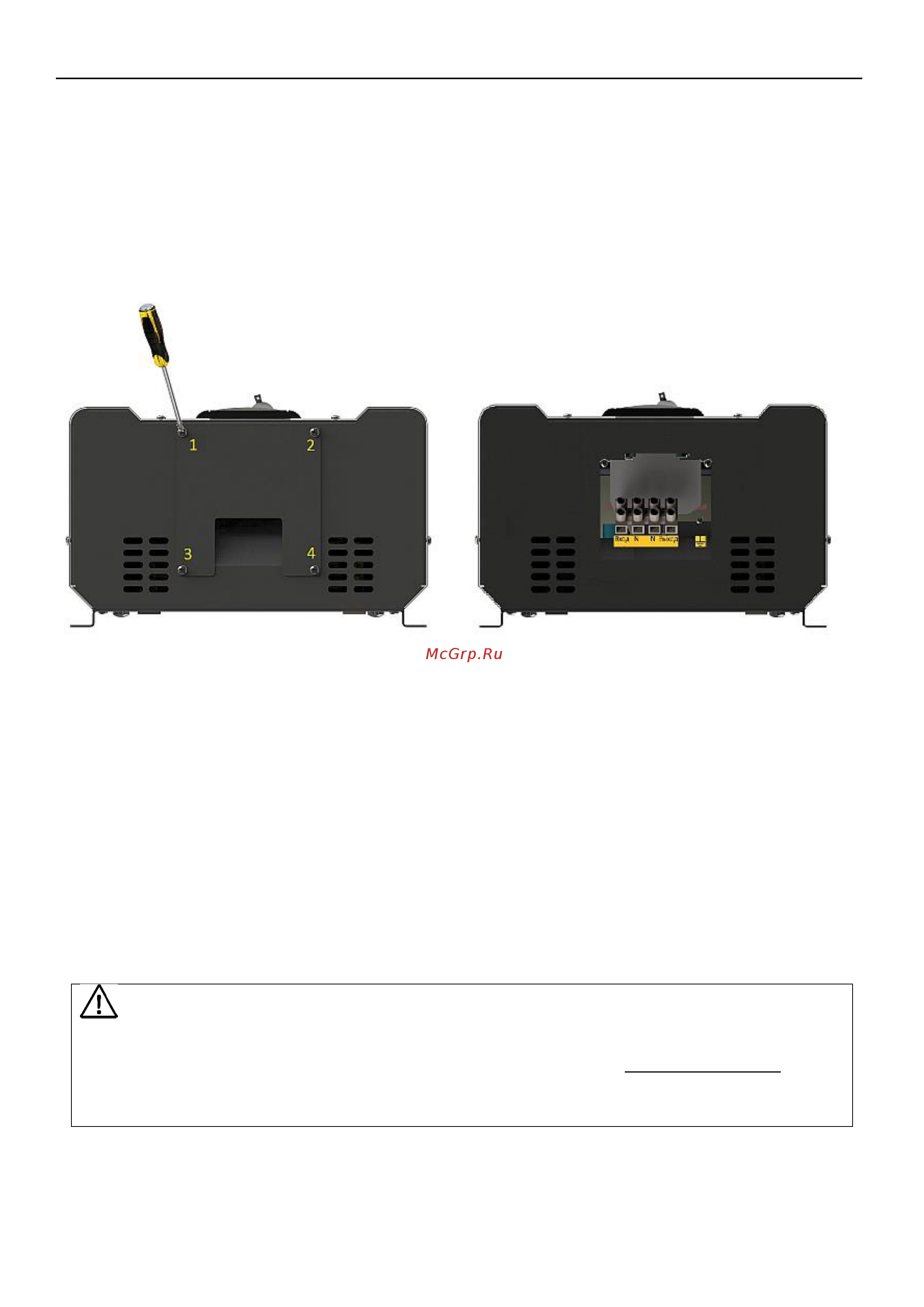

Рисунок 8. Схема снятия защитной крышки снизу корпуса стабилизатора

3. Произвести подключение входных и выходных проводов по схеме,

изображенной на рисунке 6 (для однофазной сети), где L – это фазный

провод, N – нулевой провод, РЕ – провод заземления. Для трёхфазной сети

произвести подключение по схеме, изображенной на рисунке 7, где L1, L2, L3

– фазные провода, N – нулевой провод, РЕ – провод заземления.

Рекомендуемые минимальные и максимальные сечения проводов для

подключения стабилизатора указаны в технических характеристиках

(таблица 1).

ПРЕДОСТЕРЕЖЕНИЕ

Подключение стабилизатора производить «в разрыв» фазного провода.

Соединение корпуса стабилизатора с нулевой шиной - ЗАПРЕЩАЕТСЯ!

При трехфазном подключении защита от неполнофазного режима в данном

стабилизаторе отсутствует.

4. При помощи отвертки закрутить на место 4 винта защитной крышки для

ограничения доступа к клеммной колодке.
