В случае обнаружения отсутствующих или поврежденных принадлежностей, пожалуйста, свяжитесь с нашим дилером или с нашим

местным представительством.

Тщательный осмотр прибора

Если осциллограф имеет наружные повреждения, не функционирует надлежащим образом или не удается провести тестирование

характеристик, пожалуйста, свяжитесь с нашим дилером или с нашим местным представительством.

В случае обнаружения повреждений, полученных при доставке, пожалуйста, сохраните упаковку и сообщите о них в наш отдел доставки

или нашему дилеру. Компания UNI-T произведет ремонт или замену поврежденного прибора.

Цифровые запоминающие осциллографы серии UTDM 11000CL - небольшие компактные портативные осциллографы. Удобная в ис-

пользовании передняя панель обеспечивает легкое выполнение основных измерительных операций

Эксплуатационные характеристики, перечисленные ниже, показывают, почему осциллографы этой серии полностью удовлетворят ваши

требования к выполнению измерений.

 Компактные размеры

 Возможность автономной работы от внутренней батареи

 Цветной жидкокристаллический дисплей с разрешением 240 х 320

 Поддержка USB-накопителей и связи с компьютером через интерфейс USB.

 Автоматическая конфигурация осциллограммы

 Сохранение в памяти формы сигнала, настроек, изображений осциллограмм, возврат настроек

 Функция увеличения фрагмента окна для анализа деталей сигнала

 Автоматическое измерение 19 параметров сигнала

 Автоматическое измерение положения курсора

 Функция записи и воспроизведения сигнала

 Встроенная функция быстрого преобразования Фурье (FFT)

 Режимы запуска по фронту (Edge), по видеосигналу (Video), по длительности импульса (Pulse), по наклону импульса(Slope).

 Функции мультиметра

 Многоязычное меню

 Система справки на английском и китайском языках

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ

Первый шаг в начале работы с новым осциллографом всегда состоит в ознакомлении с содержанием передней панели прибора. В данной

главе кратко описывается содержимое и функции передней панели, что позволит вам быстро освоить цифровые осциллографы серии

UTDM 11000CL. Для удобства работы приборы серий UTDM 11000CL функции передней панели исполнены весьма наглядно. Функции

кнопок сходны с таковыми в других осциллографах. Ряд из четырех кнопок под дисплеем - кнопки для работы с меню (обозначены справа

налево с F1 по F4). Эти кнопки позволяют выбрать различные опции текущего меню. Прочие кнопки являются функциональными,

позволяя переходить к меню различных функций или непосредственно включать отдельные функции.

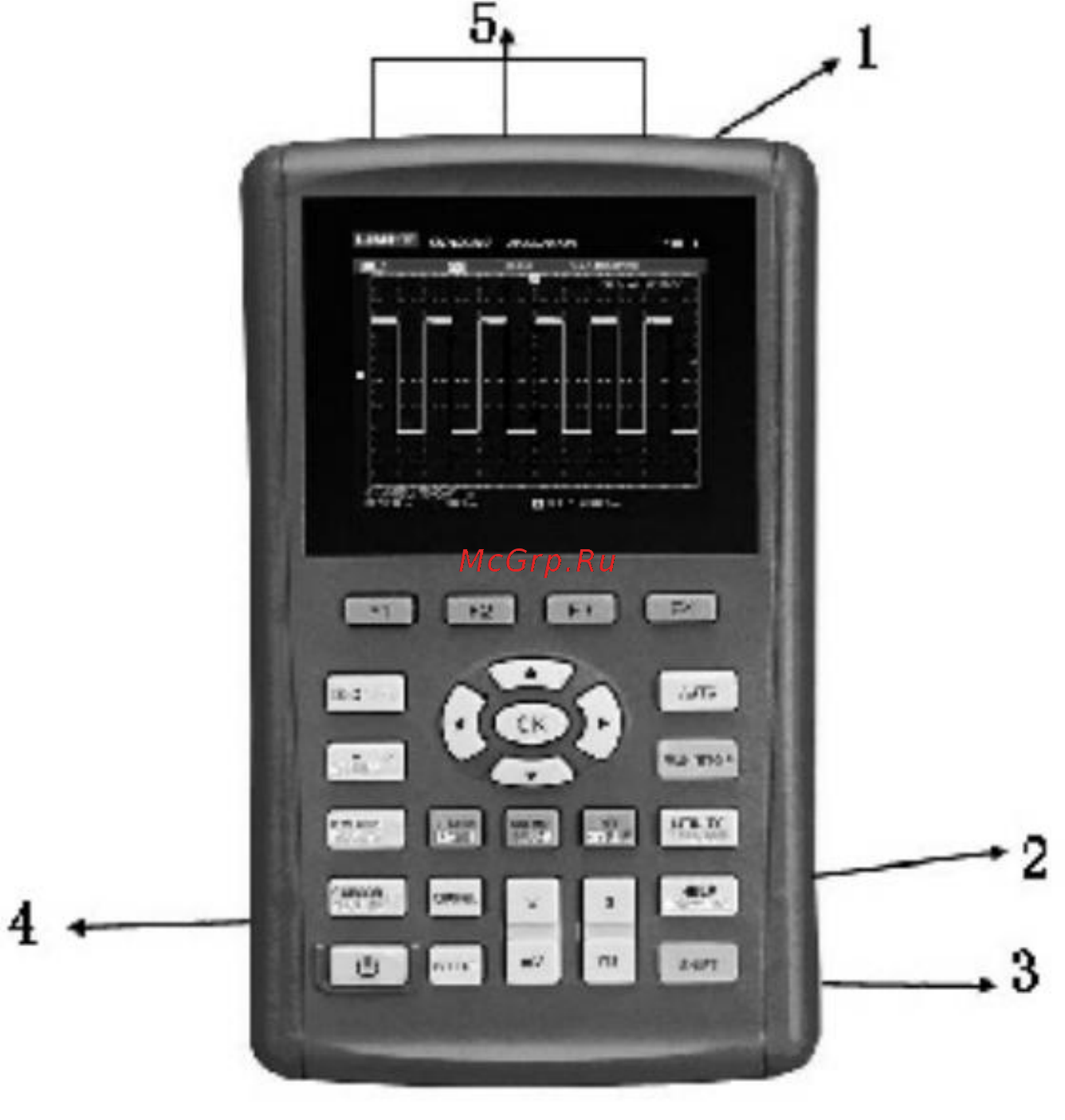

Рисунок 1. Передняя панель UTDM 11000CL

Передняя панель UTDM 11000CL:

1. Входной разъем осциллографа

2. USB-порт

3. Разъем для внешнего блока питания, для

зарядки батарей

4. Выход сигнала компенсации щупов

5. Входные разъёмы мультиметра
