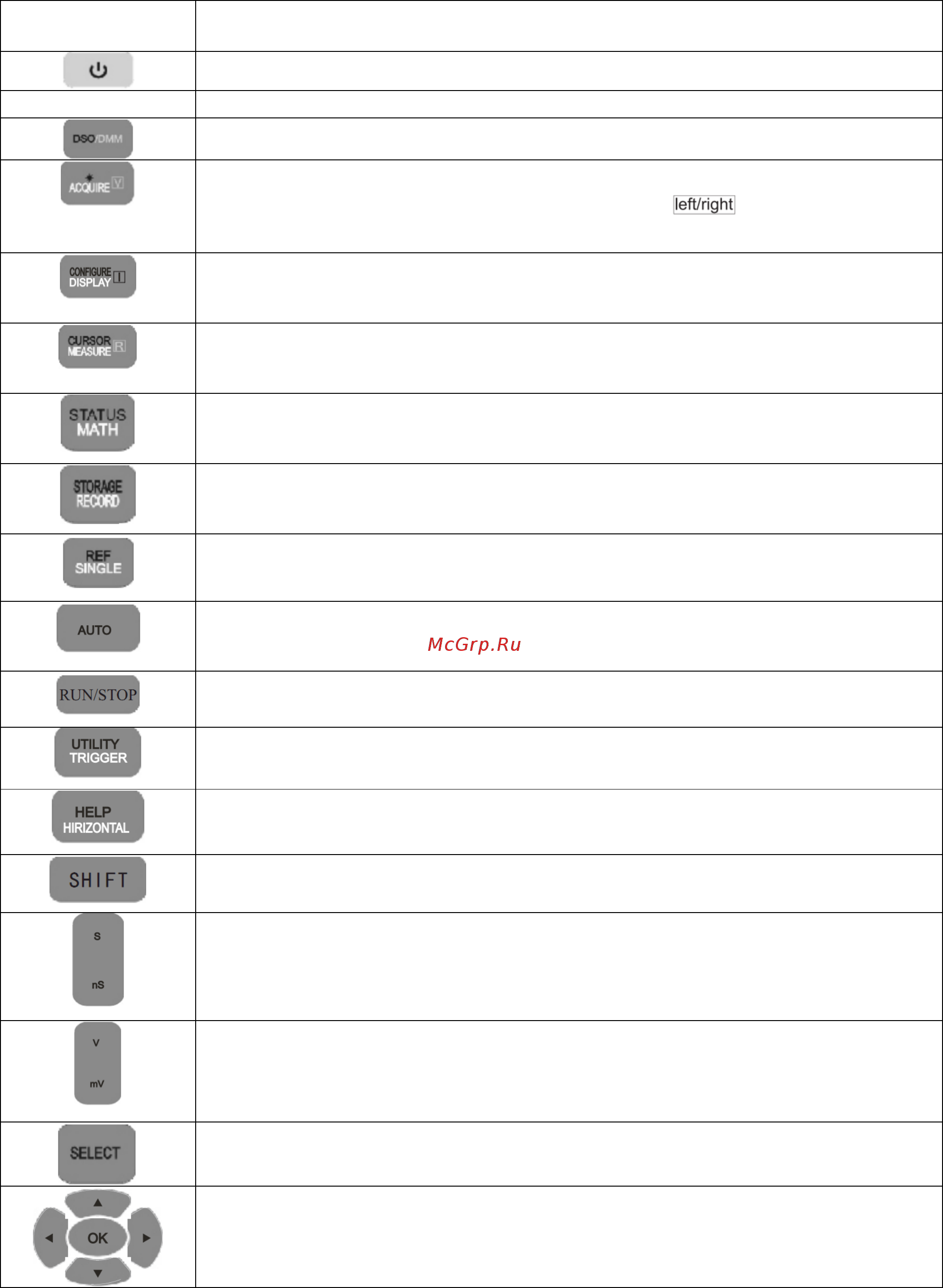

Кнопка
Предназначение
Кнопка включения / выключения питания осциллографа.
F1 ~ F4
Функциональные клавиши
Для переключения между режима работы осциллографа (DSO) и мультиметра (DMM)
ACQUIRE/*( яркость)/[V]( измерение напряжения)
В режиме осциллографа нажмите клавишу [ACQUIRE] для входа в меню регистрации, Если перед
этим нажать клавишу [SHIFT], то пользователь с помощью кнопки может изменять яркость
дисплея.
В режиме мультиметра (DMM) вход в меню измерения напряжения
DISPLAY/CONFIGURE/[l](измерение тока)
В режиме осциллографа нажмите клавишу для входа в меню настроек дисплея. Если перед этим
нажать клавишу [SHIFT], то пользователь войдет в меню настроек интерфейса.
В режиме мультиметра (DMM) вход в меню измерения тока
MEASURE/CURSOR/[R] ](измерение сопротивления)
В режиме осциллографа нажмите клавишу для входа в меню автоматических измерений. Если перед
этим нажать клавишу [SHIFT], то пользователь войдет в меню курсорных измерений.
В режиме мультиметра (DMM) вход в меню измерения сопротивления
MATH/STATUS
В режиме осциллографа нажмите клавишу для входа в меню математических функций. Если перед
этим нажать клавишу [SHIFT], то пользователь сможет просмотреть статус основных настроек
прибора.
RECORD/STORAGE
В режиме осциллографа нажмите клавишу для входа в меню записи осциллограм. Если перед этим
нажать клавишу [SHIFT], то пользователь войдет в меню сохранения.
SINGLE/REF
В режиме осциллографа нажмите клавишу для установки одиночного запуска. Если перед этим
нажать клавишу [SHIFT], то пользователь войдет в меню опорных осциллограмм.
AUTO
В режиме осциллографа нажмите клавишу для автоматической настройки параметров
осциллограммы.
RUN/STOP
В режиме осциллографа нажмите клавишу для остановки/запуска сбора данных.
В режиме мультиметра (DMM) – удержание данных на дисплее.
TRIGGER/UTILITY
В режиме осциллографа нажмите клавишу для перехода в меню запуска. Если перед этим нажать
клавишу [SHIFT], то пользователь войдет в меню утилит.
HORIZONTAL/HELP
В режиме осциллографа нажмите клавишу для перехода в меню настроек горизонтальной системы.
Если перед этим нажать клавишу [SHIFT], то пользователь войдет в меню помощи.
SHIFT
Служит для выбора функций в сочетании с другими клавишами.
Служит для изменения диапазона горизонтальной развертки «вольт/деление» (с/дел). Диапазон
изменения скорости горизонтальной развертки составляет 10 нс -50 с с шагом 1-2-5.
Служит для изменения диапазона вертикальной развертки «вольт/деление» (В/дел).
SELECT
Клавиша выбора. Более подробно применение этой клавиши смотрите далее.
Блок навигационных клавиш и кнопка ОК. Более подробно применение этой клавиши смотрите
далее.
