ВНИМАНИЕ! При переходе стабилизатора на байпас стабилизация напряжения не

осуществляется. Однако устройство продолжает защищать нагрузку от повышенно-

го и пониженного напряжения электросети. Допустимый диапазон сетевого напря-

жения для байпаса составляет 187-245 В. При выходе значения сетевого напряже-

ния из допустимого для байпаса диапазона стабилизатор отключится и обесточит

нагрузку.

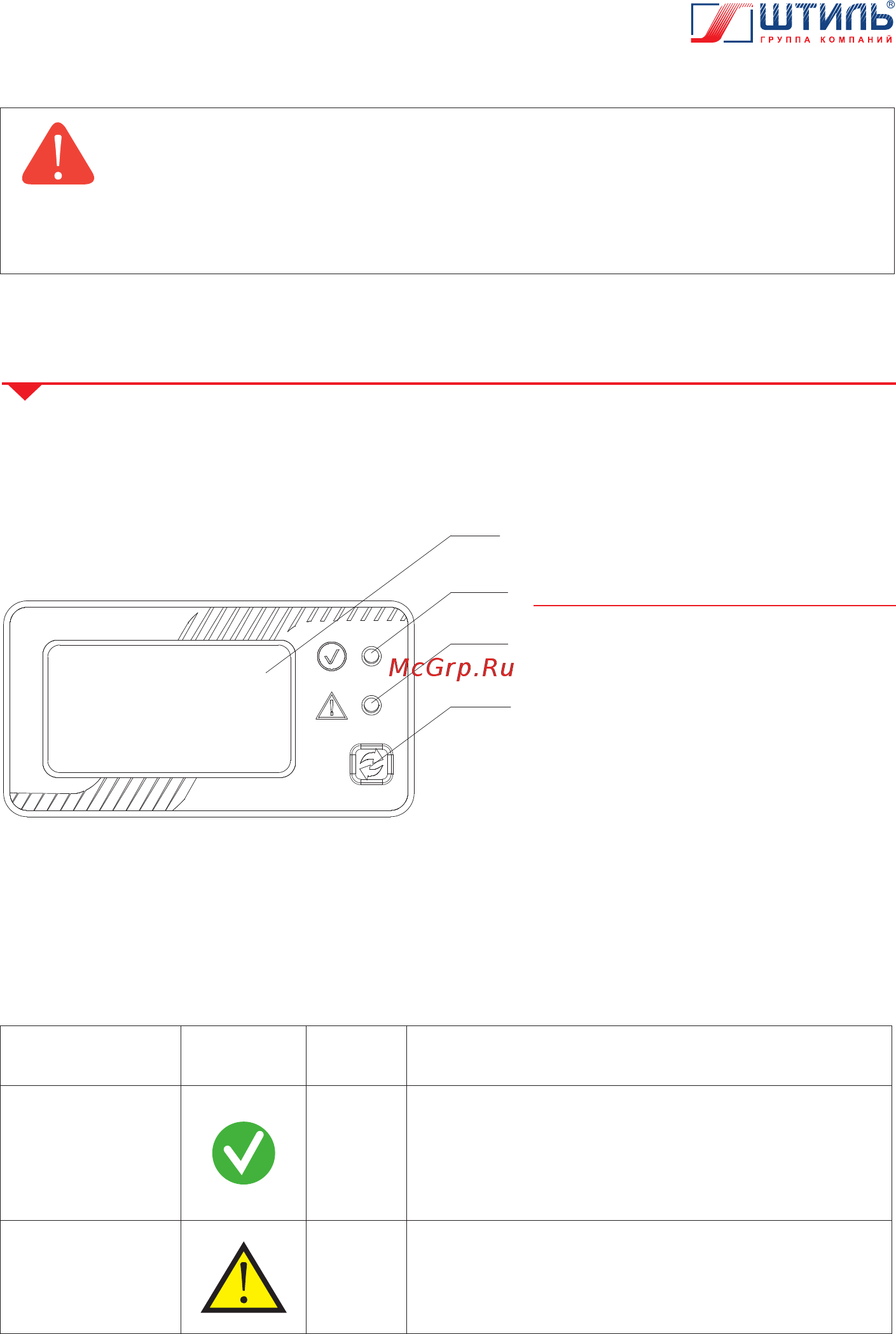

Рисунок 5. Индикация стабилизатора

1.4 Назначение и алгоритм работы индикации

Стабилизатор имеет индикацию, включающую в себя расположенные на передней панели:

ЖК-дисплей с кнопкой управления для выбора отображаемой информации и два светодиод-

ных индикатора (рисунок 5).

Цвет и функциональное назначение показанных на рисунке 5 (поз. 2, 3) светодиодных инди-

каторов приведены в таблице 2. Внешний вид ЖК-дисплея представлен на рисунке 6.

1 - ЖК-дисплей;

2 - светодиодный индикатор «Норма»;

3 - светодиодный индикатор «Авария»;

4 - кнопка выбора отображаемой на

дисплее информации.

Наименование

индикатора

Символ Цвет Назначение

«Норма» Зелёный

Светится в штатном режиме работы, при наличии на вы-

ходе устройства (в розетках и выводах «Выход N-L») стаби-

лизированного напряжения заданного уровня.

Мигает в случае перехода на байпас, при подаче сетево-

го напряжения на выход устройства (в розетки и выводы

«Выход N-L») в обход преобразователя

«Авария» Красный

Светится при перегреве или перегрузке (на ЖК-дисплее

появятся соответствующая информация), а также при от-

ключении входной сети, выходе из строя одного из вну-

тренних элементов изделия, коротком замыкании или

низком импендансе нагрузки

Таблица 2. Светодиодные индикаторы стабилизатора
