[ 13 ]

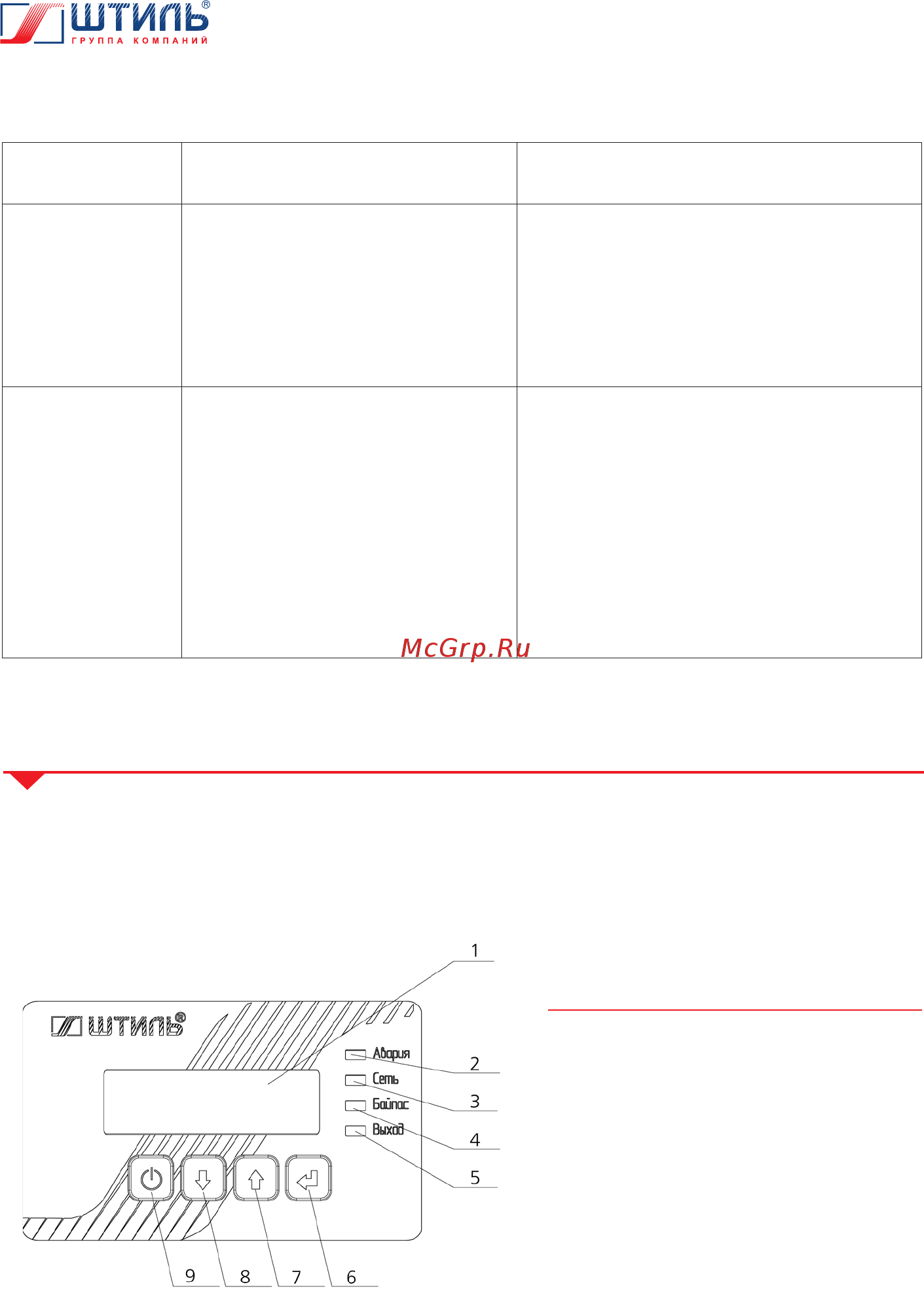

Рисунок 5. Панель управления и
индикации
1 - ЖК-дисплей;
2 - светодиод «Авария»;
3 - светодиод «Сеть»;
4 - светодиод «Байпас»;
5 - светодиод «Выход»;
6 - кнопка «ВВОД»;
7 - кнопка «ВВЕРХ»;
8 - кнопка «ВНИЗ»;
9 - кнопка «ОТМЕНА».
Режим работы Переход на байпас
Особенности функционирования
байпаса
«Стабилизация»
Осуществляется автоматически при
выходе из строя одного из внутрен-
них элементов стабилизатора или при
превышении нагрузкой номинальной
выходной мощности стабилизатора.
При устранении причины перехода на
байпас стабилизатор переключится в
режим «Стабилизация»
При выходе значения сетевого напряжения из
допустимого для байпаса диапазона стабили-
затор отключится и обесточит нагрузку.
При возвращении значения сетевого напря-
жения в допустимый для байпаса диапазон
и сохранении причины перехода на байпас
стабилизатор запустится и продолжит питать
нагрузку через байпас
«ЭКО»
Питание нагрузки осуществляется че-
рез байпас
При выходе значения сетевого напряжения из
допустимого для байпаса диапазона стабили-
затор переключится в режим «Стабилизация».
При возвращении значения сетевого напря-
жения в допустимый для байпаса диапазон и
сохранении допустимого значения в течение
установленного промежутка времени стабили-
затор вернётся в режим «ЭКО».
Настройка задержки перед возвращением в
режим «ЭКО» осуществляется в подпункте
«Задержка ЭКО» пункта «Байпас» меню «На-
стройки» (рисунок 10, таблица 8)
1.5 Панель управления и индикации
Таблица 4. Функционирование байпаса (в режиме «Авто») в зависимости от режима работы
стабилизатора
Панель управления и индикации стабилизатора предназначена для настройки, управления и
контроля основных рабочих параметров изделия. Она включает в себя ЖК-дисплей, четыре
кнопки управления и четыре светодиодных индикатора (рисунок 5).
