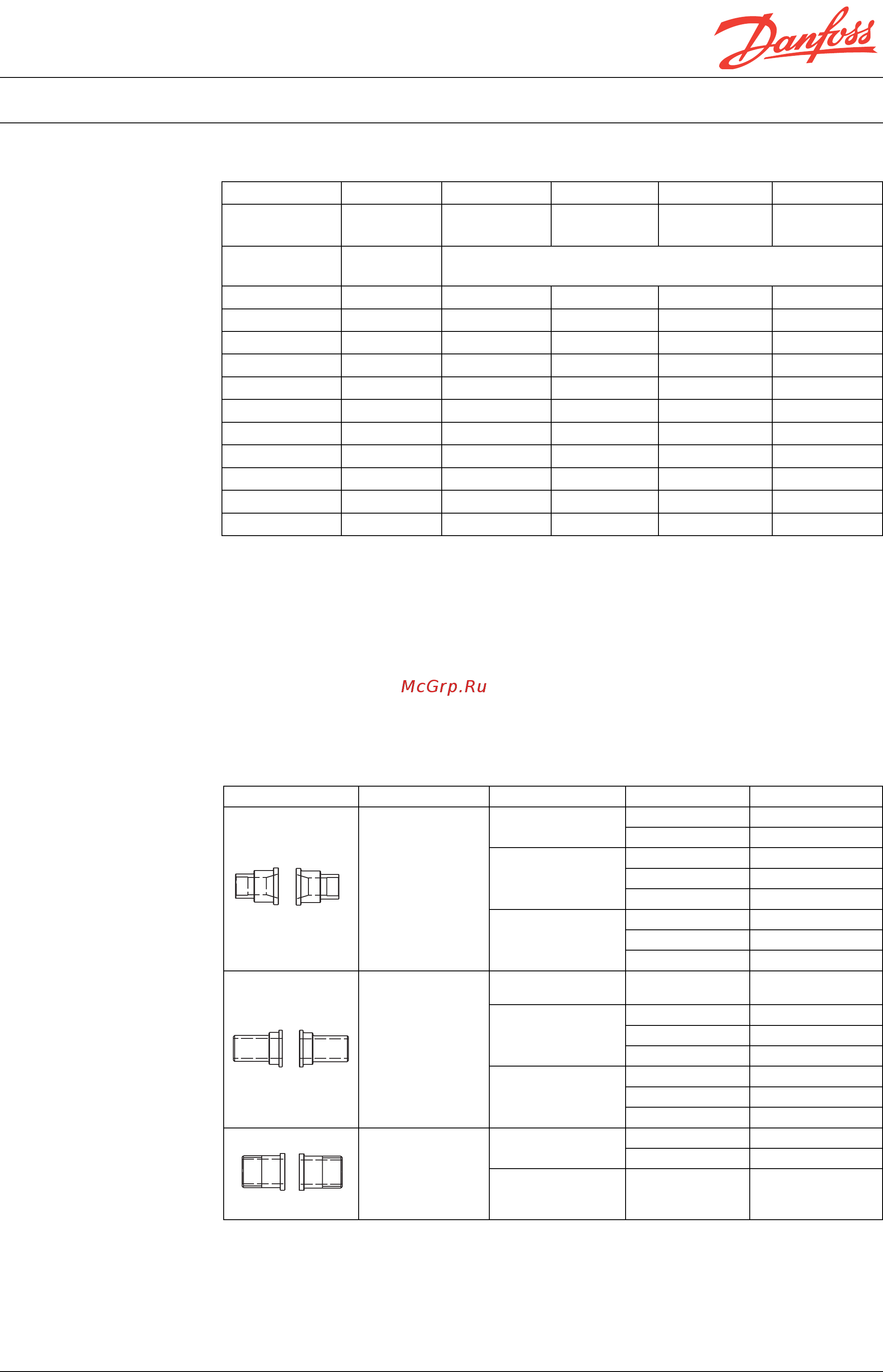

![Danfoss XB 24-1 16 [3/8] Техническое описание паяный пластинчатый теплообменник xb](/views2/1471671/page3/bg3.png)
Описание Подходит для Присоединения
Кодовый номер
1)
Присоединитель"
ные патрубки под
пайку
XB 04
XB 24 (n<50)
G 3/4 A / 15 мм 004B2945
G 3/4 A / 18 мм 004B2946
XB 10, XB 20
XB 24 (n≥50)
XB 30, XB 36, XB 40
G 1 A / 15 мм 004B2904
G 1 A / 18 мм 004B2905
G 1 A / 22 мм 004B2906
XB 50
G 2 A / 28 мм 004B2910
G 2 A / 38 мм 004B2911
G 2 A / 42 мм 004B2912
Присоединитель"
ные патрубки под
сварку
XB 04
XB 24 (n<50)
G 3/4 A / DN 20 004B2944
XB 10, XB 20
XB 24 (n≥50), XB 30,
XB 36, XB 40
G 1 A / DN 15 004B2901
G 1 A / DN 20 003H0281
G 1 A / DN 25 004B2903
XB"50
G 2 A / DN 32 004B2907
G 2 A / DN 40 004B2908
G 2 A / DN 50 004B2909
Резьбовые присо"
единительные
патрубки
XB 04
XB 24 (n<50)
G 3/4 A / G 3/4 A 004B2947
G 3/4 A / G 1 A 004B2953
XB 10, XB 20
XB 24 (n≥50), XB 30,
XB 36, XB 40
G 1 A / G 3/4 A 004B2913
Техническое описание Паяный пластинчатый теплообменник XB
3
Принадлежности
и запасные части
Двухходовые паяные пластинчатые теплообменники типа XB
Тип XB 042 XB 102 XB 202 XB 302 XB 502
Присоединения Резьба G 3/4 Резьба G 1 Резьба G1 Резьба G1 Резьба G2
Кол"во пластин
1)
20/20 004B3040 004B3010 — 004B3410 —
26/26 004B3041 004B3013 — 004B3413 —
30/30 004B3042 004B3015 — 004B34150 04B3615
36/36 004B3043 004B3018 — 004B34180 04B3618
40/40 004B3044 004B3020 004B32200 04B3420 004B3620
46/46 004B3045 004B3023 004B32230 04B3423 004B3623
50/50 004B3046 004B3025 004B32250 04B3425 004B3625
56/56 004B3047 004B3028 004B3228 — 004B3628
60/60 004B3048 004B3030 004B3230 — 004B3630
66/66 — — — — 004B3633
70/70 — — — — 004B3635
1)
Догрев/предварительный нагрев.
Специальные варианты теплообменников для различных теплоносителей,
других типов присоединений, максимальных рабочих давлений, материалов
и мощностей по требованию.
За более подробной информацией обращайтесь к инженерам по продажам
в Вашем регионе.
Присоединительные патрубки для паяных пластинчатых
теплообменников типа XB
n " количество пластин.
1)
Один кодовый номер содержит 2 присоединительных патрубка.
Номенклатура
и коды
для оформления
заказа
(продолжение)
