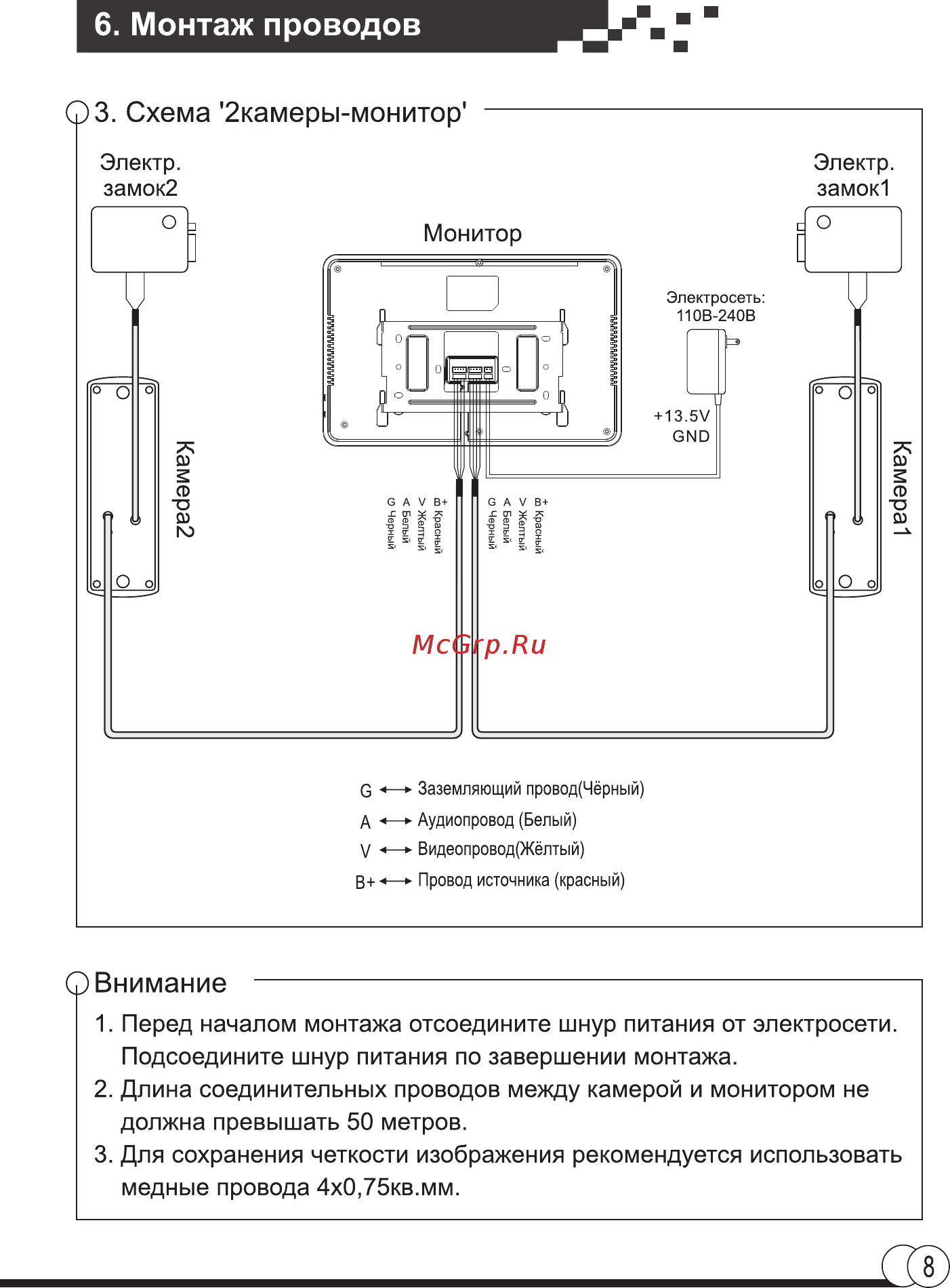

6 Монтаж проводов 03 Схема 2камеры монитор Электр замок2 Электр замок1 Монитор С Заземляющий провод Чёрный А Аудиопровод Белый V Видеопровод Жёлтый В Провод источника красный О Внимание 1 Перед началом монтажа отсоедините шнур питания от электросети Подсоедините шнур питания по завершении монтажа 2 Длина соединительных проводов между камерой и монитором не должна превышать 50 метров 3 Для сохранения четкости изображения рекомендуется использовать медные провода 4х0 75кв мм
