4 ГБРА.431295.017

1 – разъемы подключения датчиков

«сухой контакт»,

2 – разъемы подключения датчиков с

питанием 24 В,

3 – разъемы сигнальных реле СВО,

4 – разъемы датчиков температуры

СВО,

5 – разъемы RS485 СВО,

6 – разъемы силовых реле СВО,

7 – разъем RS485 с питанием

(используется для подключения,

например, счетчика электроэнергии)

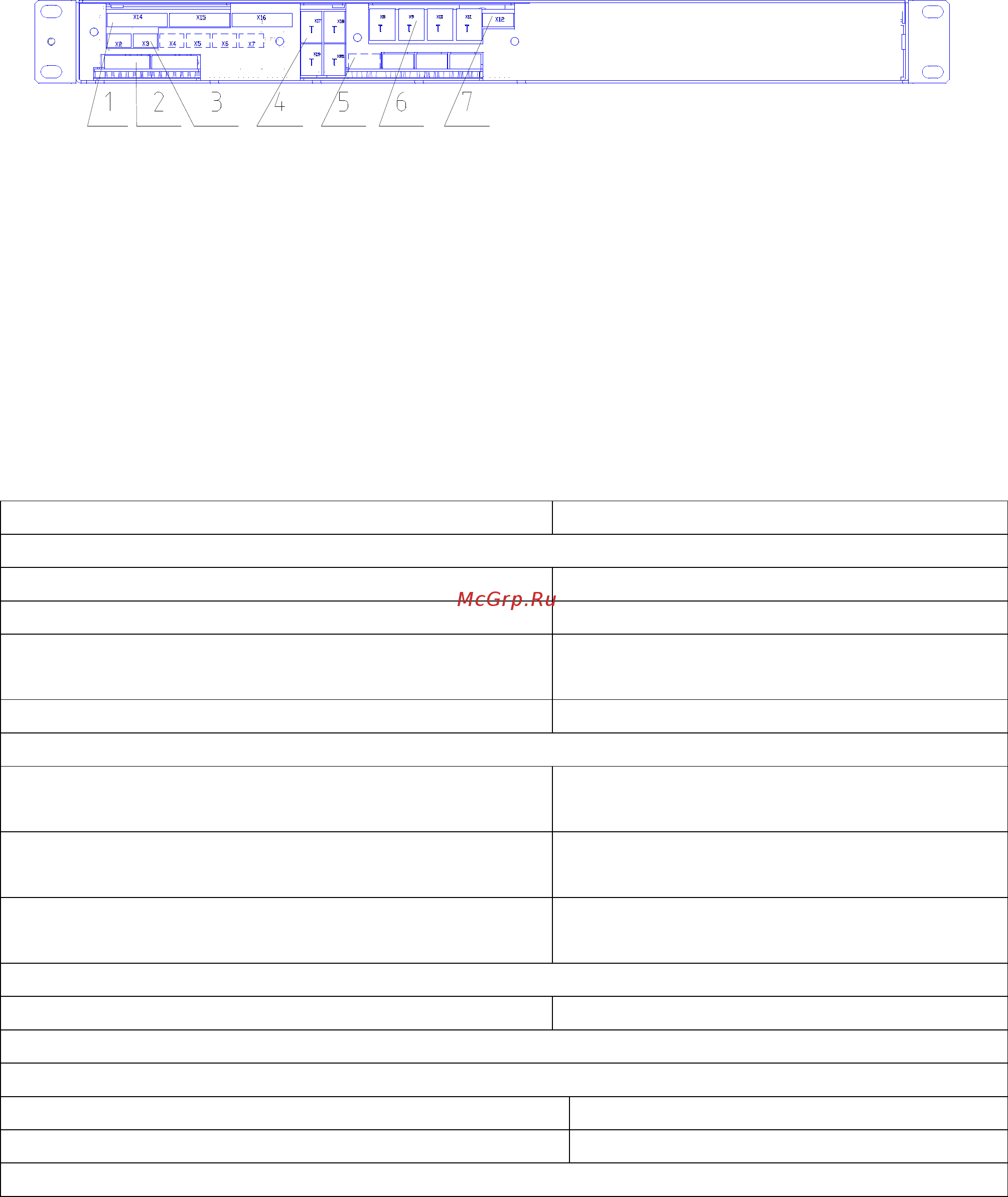

Рисунок 1.1 - Супервизор объекта Штиль СВО1U-01. Вид изделия спереди

1.1.3 Технические характеристики

Основные характеристики изделия приведены в таблице 1.2.

Таблица 1.2 - Технические характеристики изделия

Наименование параметра Значение параметра

Входные параметры напряжения постоянного тока

Тип входного напряжения Постоянное

Номинальное входное напряжение, В 48

Допустимый диапазон входного

напряжения, В

36…72

Максимальный потребляемый ток, А 0,5

Входные и выходные сигналы

Количество входов датчиков типа «сухой

контакт»

Количество входов датчиков типа «сухой

контакт» с питанием датчика +24 В

Количество внешних датчиков

температуры

Средства защиты

Контакт заземления РЕ есть

Сигнализация

Конструктивные особенности

Габаритные размеры, ВхШхГ

)

, мм 44х483х300

Масса, не более, кг 3,0

)

- В – высота, Ш – ширина, Г – глубина;
