Супервизор аккумуляторных батарей Штиль (САБ)

Этикетка

1 Основные сведения об изделии

Супервизор аккумуляторных батарей используется для поэлементного контроля

напряжения и температуры АБ либо контроля симметрии одной или нескольких групп

аккумуляторных батарей. Контроллер Штиль PSC-200 позволяет подключать до 4-х

модулей супервизоров аккумуляторных батарей.

Внимание! В контроллере необходимо выбрать тип подключения супервизора

аккумуляторных батарей («Режим»: - поэлементный; - симметрия).

- 24В

T °C

СУПЕРВИЗОР

БАТАРЕИ

+ 24В

АБ1

БАТАРЕЯ

Датчик Т

RS485

к клемме УП "+АБ1"

Цепь

Для АБ 24В

не используются

к клемме УП "- АБ1"

Подключение модуля САБ

к аккумуляторной батареи 24В

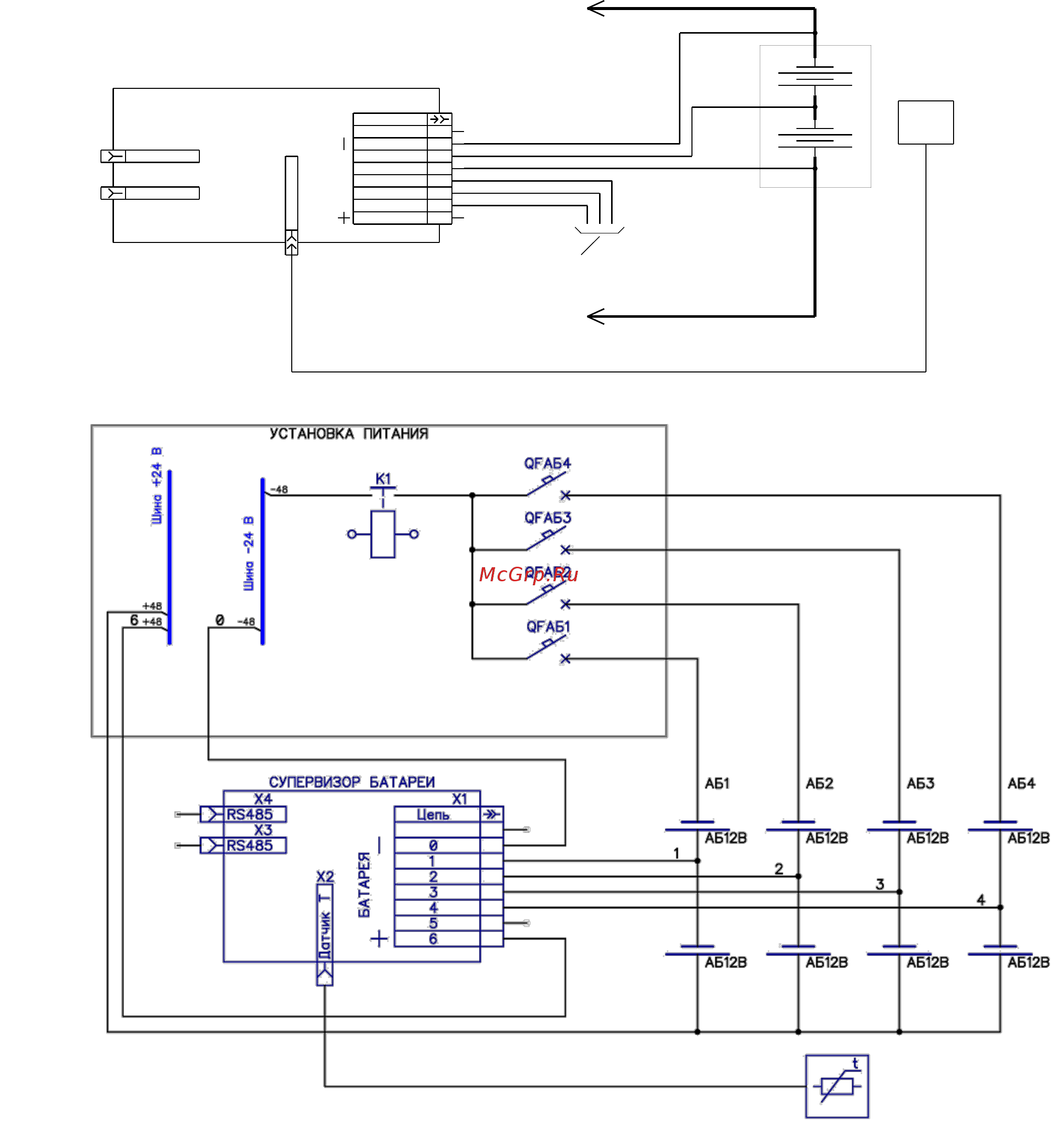

Рисунок 1.1 – Подключение САБ (24 В)

Рисунок 1.2 – Подключение САБ (24 В). Контроль симметрии.
