Штиль Супервизор аккумуляторных батарей [2/4] Рисунок 1 подключение саб 48 в
![Штиль Супервизор аккумуляторных батарей [2/4] Рисунок 1 подключение саб 48 в](/views2/1474096/page2/bg2.png)
2
X3
X4
X2
БАТАРЕЯ
Датчик Т
X1
4
1
+ 48В
- 48В
СУПЕРВИЗОР
БАТАРЕИ
2
3
0
T °C
АБ1
5
2
RS485
RS485
Для АБ 48В
не используется
к клемме УП "+АБ1"
Цепь
1
3
4
6
0
к клемме УП "- АБ1"
Подключение модуля САБ
к аккумуляторной батареи 48В

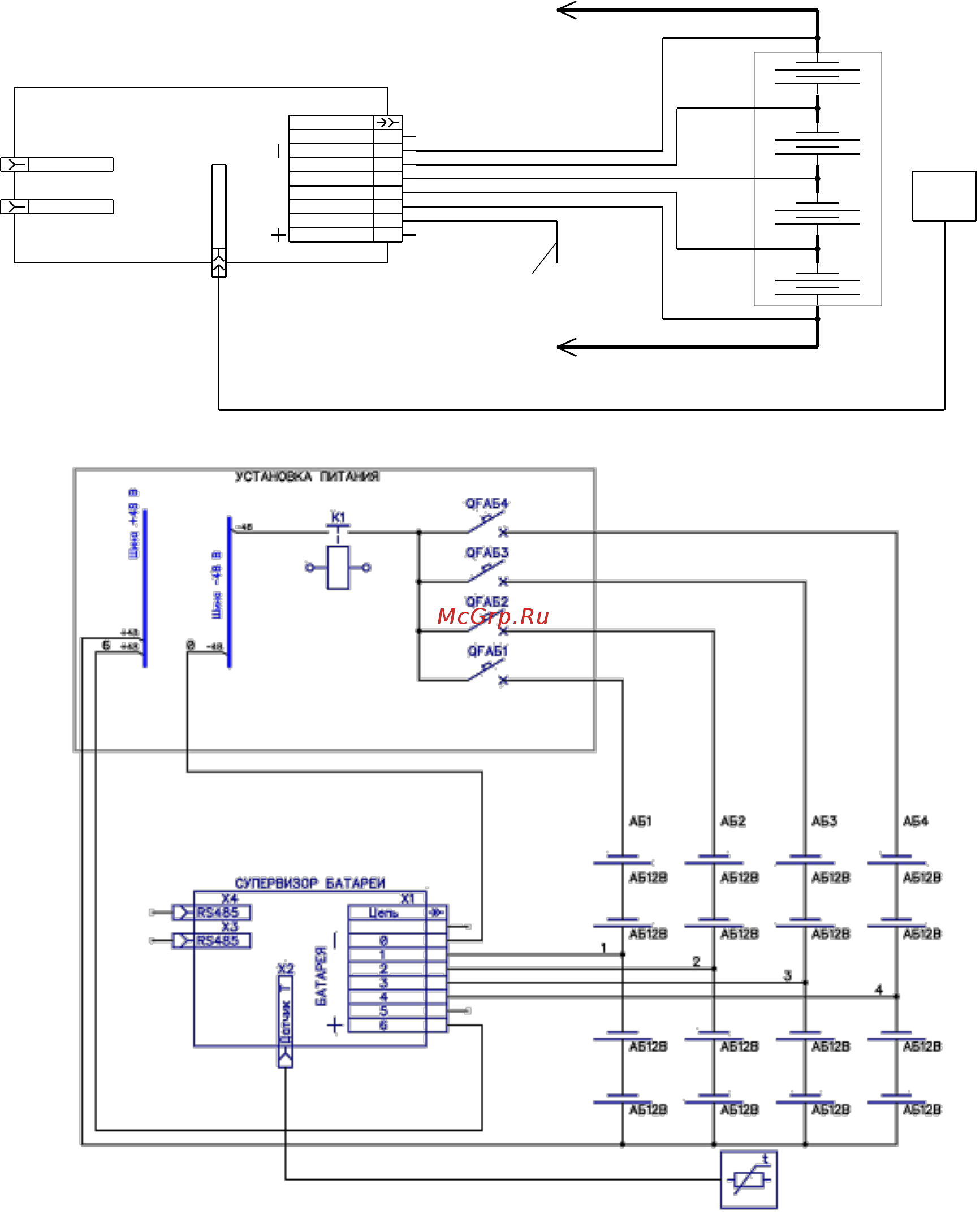

Рисунок 1.3 – Подключение САБ (48 В)
Рисунок 1.4 – Подключение САБ (48 В). Контроль симметрии.
