БАТАРЕЯ

Датчик Т

- 60В

T °C

СУПЕРВИЗОР

БАТАРЕИ

+ 60В

АБ1

RS485

Цепь

к клемме УП "- АБ1"

к клемме УП "+АБ1"

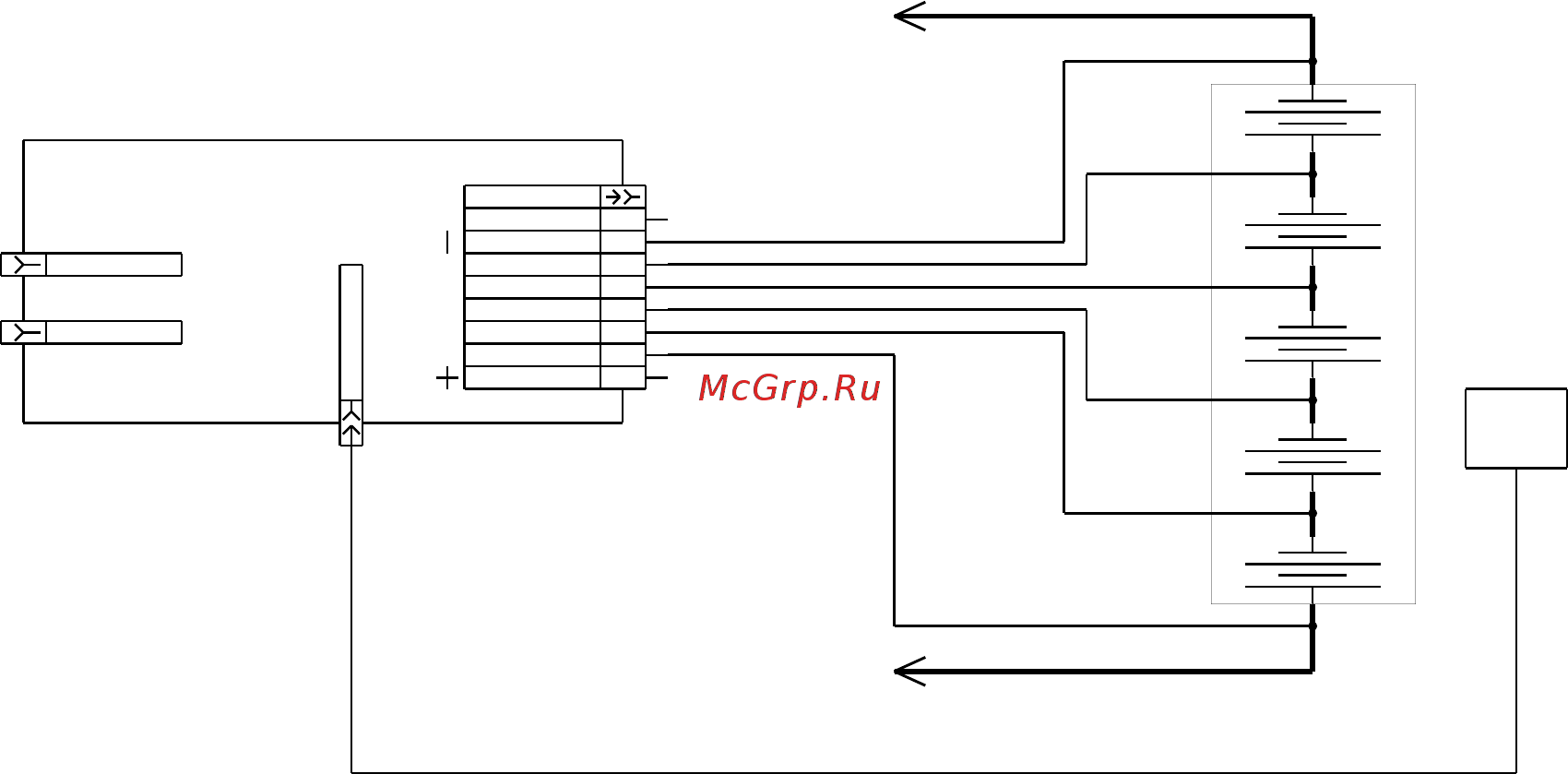

Подключение модуля САБ

к аккумуляторной батареи 60В

Рисунок 1.5 – Подключение САБ (60 В)

САБ не может использоваться для контроля симметрии 60-вольтовой

группы аккумуляторных батарей.

ВНИМАНИЕ! Все данные, полученные по результатам измерений,

произведенных САБ и подключаемых к нему устройств, носят информативный

характер.

ВНИМАНИЕ! Супервизоры аккумуляторных батарей (САБ) поставляются с

маркировкой адреса, нанесенной на крышку корпуса супервизора АБ, либо без

маркировки адреса (в этом случае супервизор АБ имеет адрес 1). При использовании в

установке питания более одного супервизора АБ, они должны иметь различные адреса

в диапазоне 1…4. Если в системе имеется, например, два супервизора АБ, они должны

иметь адреса 1 и 2 соответственно.

ВНИМАНИЕ! Максимальная длина рабочего кабеля между изделием и

установкой питания постоянного тока Штиль должна составлять не более 5 м.

При необходимости использования кабеля большей длины необходимо

дополнительно комплектовать изделие модулем адаптера САБ.

Установка нового адреса САБ производится посредством контроллера PSC-200 в

следующей последовательности:

1. Подключить САБ к разъему RS485 установки бесперебойного питания.

Убедиться с помощью программы Manager либо в соответствующем разделе меню

контроллера, в наличии показаний напряжений САБ.

2. Через меню контроллера PSC-200 установить уровень доступа «Технический».

Для этого:

2.1. Войти в меню «Доступ\Уровень», установить значение «Техн.».

2.2. Перейти в меню «Доступ\Пароль», ввести пароль, дождаться появления

надписи «Доступ открыт».

3. Перейти в меню «Опции\Калибровка\С/В батарей\Адрес», установить

значение текущего адреса супервизора (по умолчанию 1).

4. Перейти в меню «Опции\Калибровка\С/В батарей\Нов.адрес», установить

значение нового адреса супервизора, например 2.

5. Выйти из меню «Опции\Калибровка»
