8
Инструкция по монтажу Vitoair
D
2-3 x D
10 мм
1. Соединить патрубок уходящих
газов с дымоходом кратчайшим
путем и с небольшим подъемом.
Труба дымохода (условный про-
ход) 130 мм.
2. Высверлить измерительное отвер-
стие
A
3. Уплотнить газоход и установить
теплоизоляцию.
Указание
Места подключения должны
быть газонепроницаемыми.

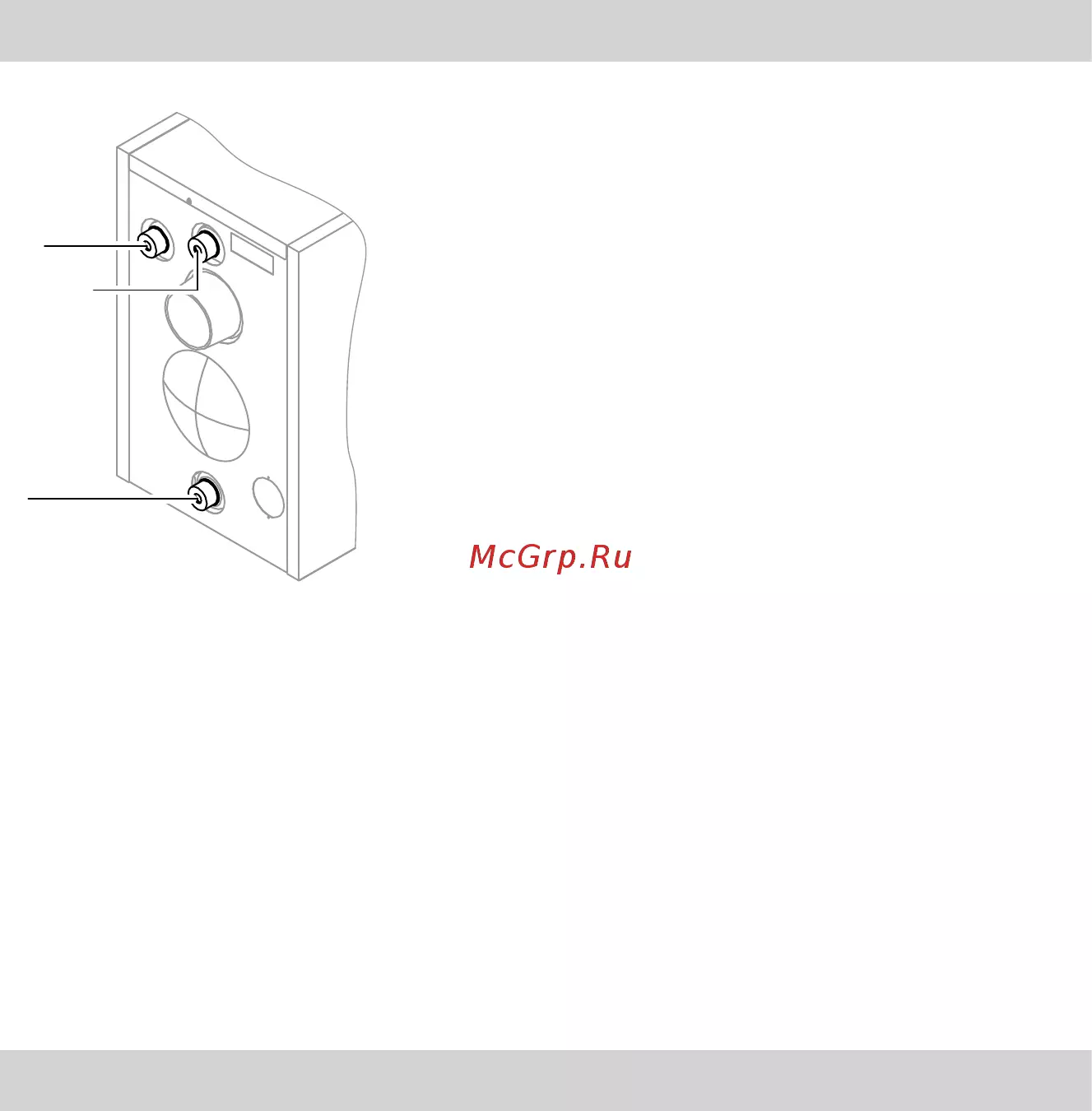

Подключения отопительного контура
Инструкция по монтажу кол-
лектора отопительного кон-
тура Divicon, адаптер Divicon
Указание
В обратной магистрали котла дол-
жен быть установлен жиклер смеси-
тельного инжектора.
Подключение системы удаления продуктов сгорания
5869 916 GUS
