Viessmann Vitorond 100 (напольн./комб.) 18-63 кВт [3/8] Технические данные
Номинальная тепловая мощность кВт 40 50 63 80 100
Идентификатор изделия CE-0645AU-114.3
Размеры котлового блока
Длина мм 583 710 837 964 1091
Ширина мм 512 512 512 512 512
Высота мм 935 935 935 935 935

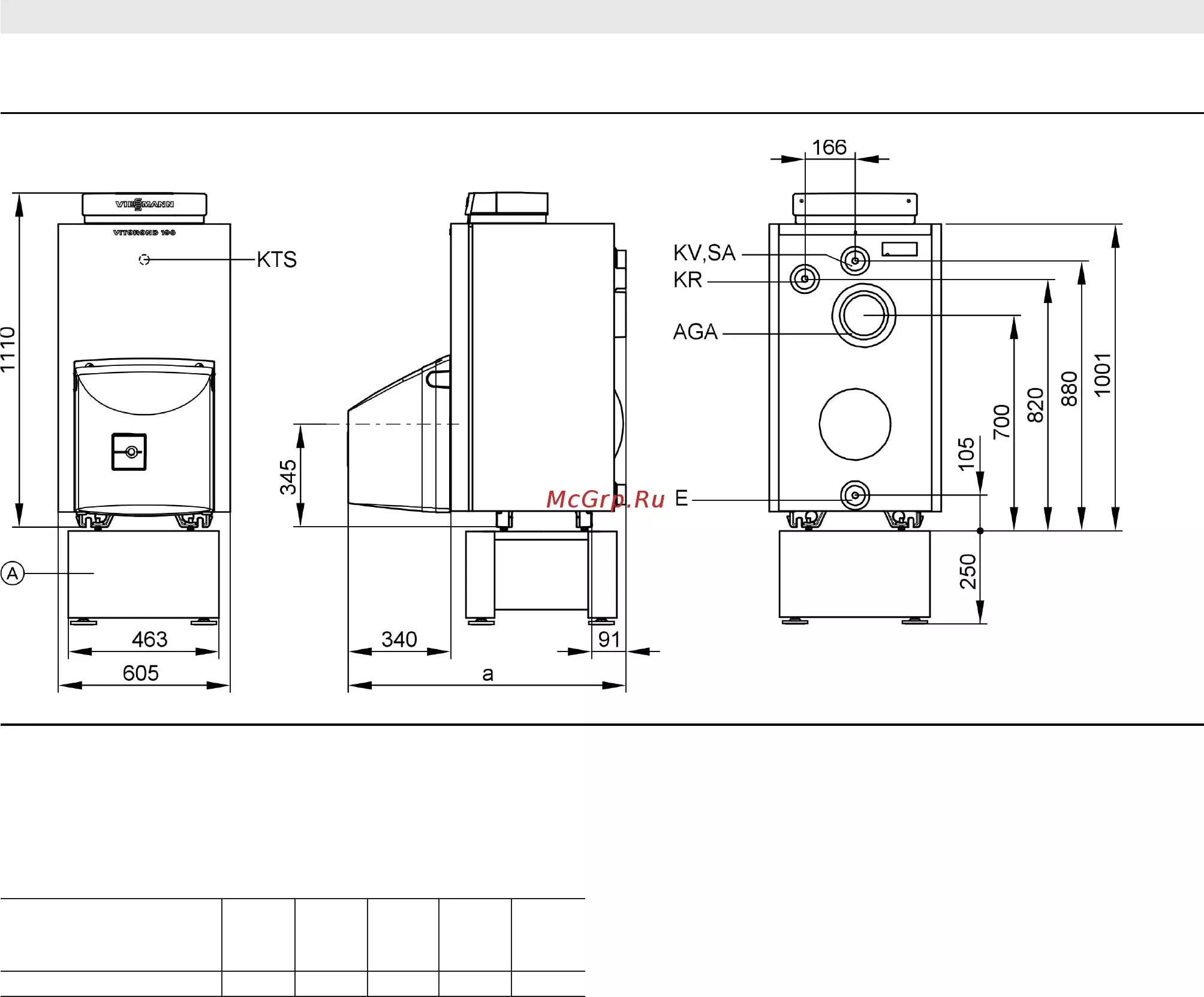

Габаритные размеры
Общая длина (размер a) мм 915 1040 1170 955
*
1
1080
*
1
Общая ширина мм 565 565 565 565 565
Общая высота мм 1110 1110 1110 1110 1110
Высота опорной рамы мм 250 250 250 – –
Масса котлового блока кг 186 237 288 340 391
Общая масса кг 223 276 329 361 416
водогрейного котла с теплоизоляцией,
горелкой и регулятором котлового кон-
тура
Объем котловой воды л 50 63 76 89 102
Допустимое рабочее давление бар 3 3 3 3 3
Присоединительные патрубки водо-
грейного котла
Патрубки пoдающей и обратной маги-
стралей котла
G 2 2 2 2 2
Патрубок аварийной линии
(предохранительный клапан)
G 2 2 2 2 2
Выпускной патрубок G 2 2 2 2 2
Параметры отходящего газа
*
2
Температура при температуре котловой
воды
40 °C °C 145 145 145 145 145
75 °C
– Номинальная тепловая мощность °C 170 170 170 170 170
– Частичная нагрузка °C – – – 115 115
Массовый расход
при использовании легкого котельного
топлива EL и природного газа
кг/ч 68 85 107 129 151
Нормативный к.п.д.
при температуре отопительной системы
75/60 °C
% 94,5 94,5 94,5 94,5 94,5
Патрубок присоединения газохода Ø мм 150 150 150 180 180
Объем газа в водогрейном котле л 63 82 102 122 142
Сопротивление на стороне топочных
газов
*
3
Па 8 11 13 25 45
мбар 0,08 0,11 0,13 0,25 0,45
Требуемый напор
*
4
Па 5 5 5 5 5
мбар 0,05 0,05 0,05 0,05 0,05
5829 238-5 GUS
VITOROND 100 VIESMANN 3
*1
Общая длина без горелки и колпака.
*2
Расчетные значения для проектирования газовыпускной системы по EN 13384 в расчете на содержание 13 % CO
2
при
использовании легкого котельного топлива EL и 10 % CO
2
при использовании природного газа.
Температуры отходящих газов как средние значения брутто по EN 304 (измерение выполнено 5 термоэлементами) при
температуре воздуха для горения 20 °C.
Температура отходящих газов при температуре котловой воды 40 °C, используется при расчете параметров газовыпуск-
ной системы.
Температура отходящих газов при температуре котловой воды 75 °C служит для определения области применения газо-
ходов при максимально допустимых рабочих температурах.
*3
Учесть при выборе горелки.
*4
Учесть при выборе параметров дымовой трубы.
