10
10-15°
B
A

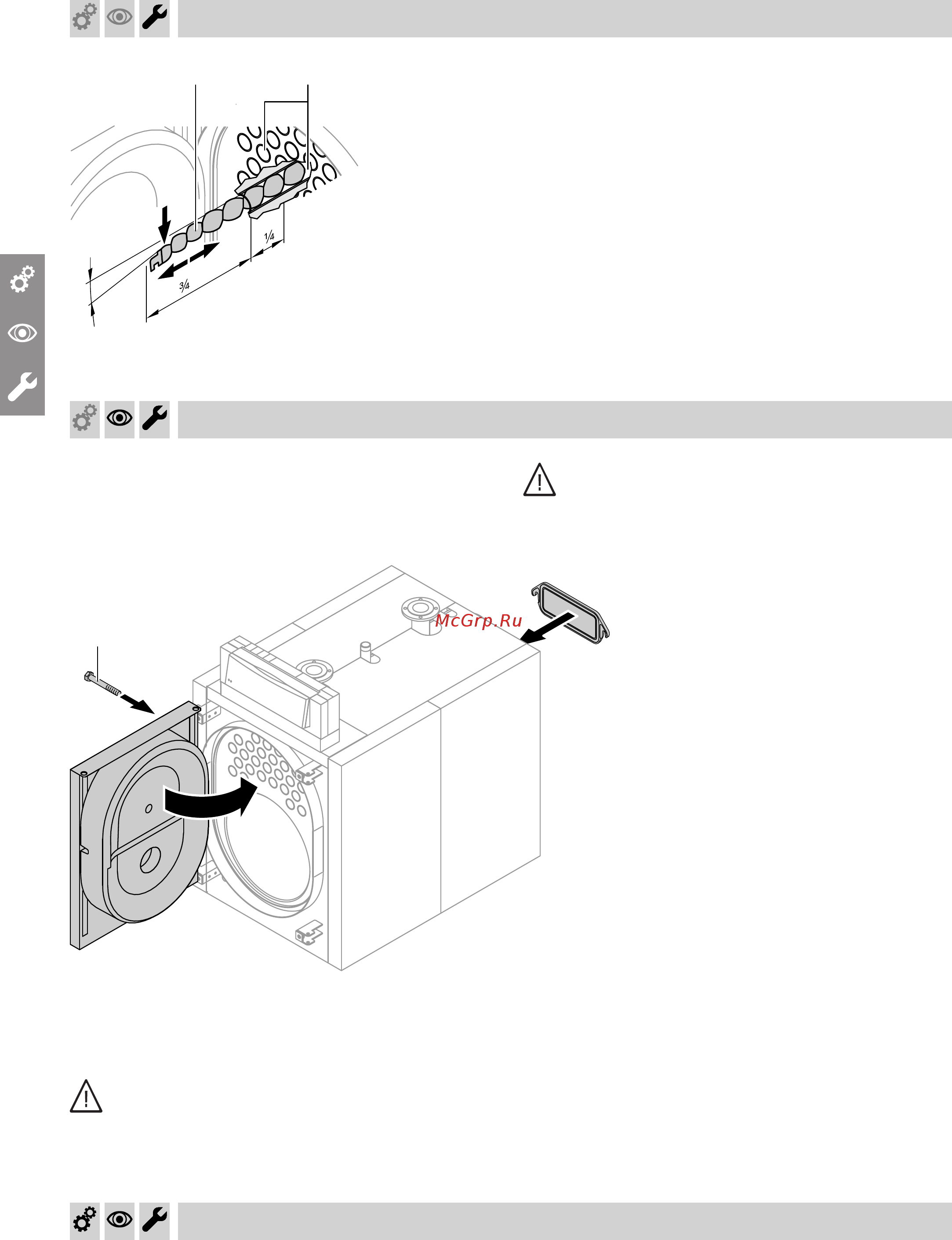

Рис.4
1.
Вставить турбулизаторы
A
приблизительно на
¼ длины в газоходы
B
.
2. Согнуть турбулизаторы приблизительно на 10 -
15°.
3. Вставить турбулизаторы до упора в газоходы;
при этом проверить усилие перемещения.
Указание
Турбулизаторы не должны легко выниматься
из газоходов.
Монтаж дверцы котла и крышки отверстия для чистки
Указание
При использовании газовой горелки смонтиро-
вать трубу подключения газа.
Опасность
Утечка газа может стать причиной взрыва.
Выполнить проверку герметичности всех сое-
динений газового контура.
4x
A
Рис.5
Закрутить винты
A
крест-накрест (момент затяжки
25 Нм).
Опасность
Негерметичность может привести к отравле-
нию вследствие утечки газа.
Тщательно проверить уплотнения.
Проверка герметичности подключений отопительного контура и
погружной гильзы
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Установка турбулизаторов (продолжение)
5699 701 RU
