Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [5/10] Технические данные водогрейного котл
![Viessmann Vitocrossal 300 CT3U (напол./газ) 400-630 кВт [5/10] Технические данные водогрейного котл](/views2/1474254/page5/bg5.png)

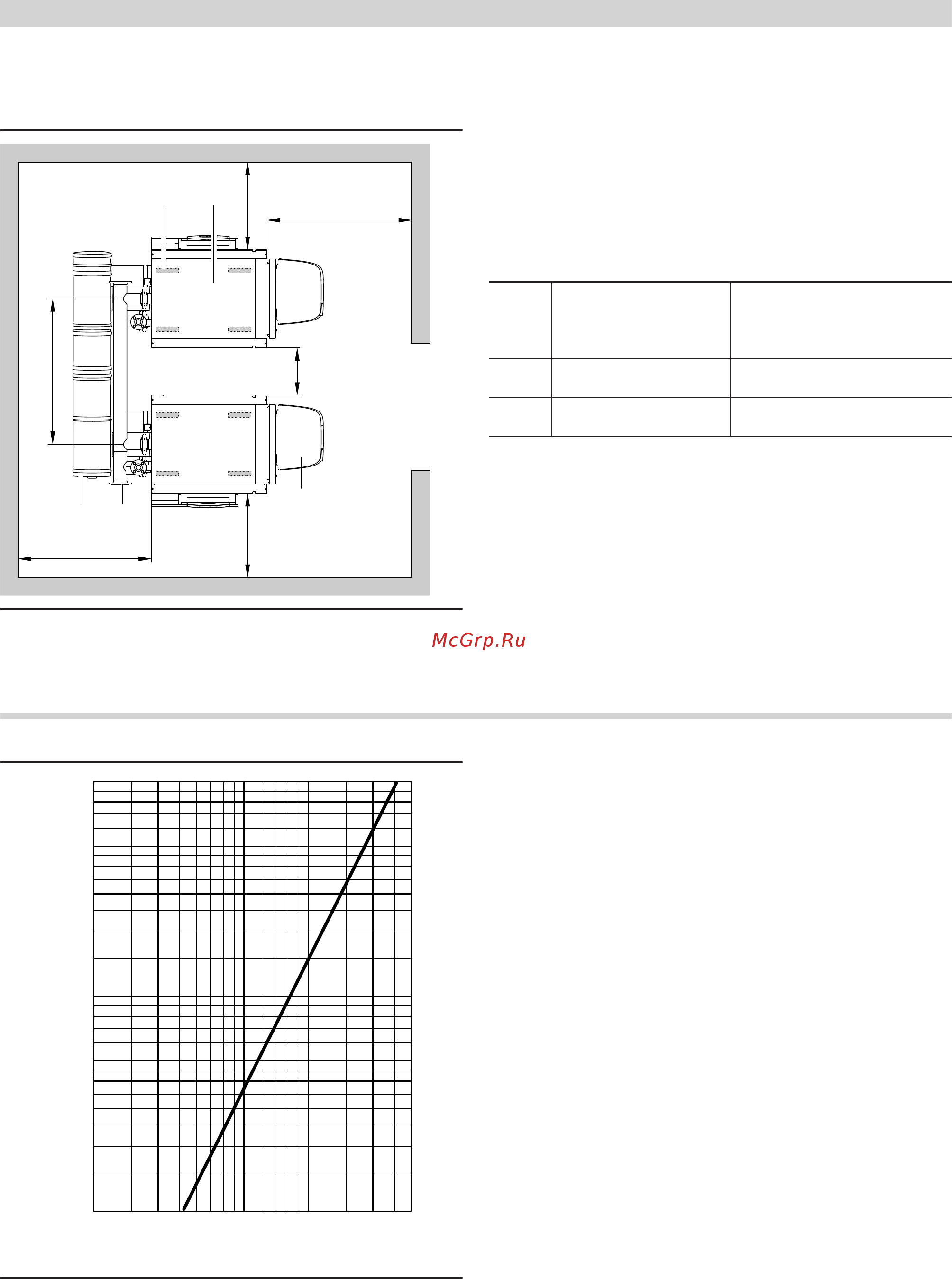

Монтаж
Минимальные расстояния
1000
500
500
a
500
(50)
A
E
D C
B
b
A
Водогрейный котел
B
Горелка с колпаком
C
Комплект гидравлической обвязки (принадлежность)
D
Коллектор продуктов сгорания (принадлежность)
E
Звукопоглощающие опоры котла (принадлежность)
Для обеспечения простого монтажа и техобслуживания необхо-
димо соблюдение указанных размеров; при ограниченном про-
странстве для монтажа достаточно выдержать минимальные рас-
стояния (указанные в скобках). В состоянии при поставке дверца
котла открывается влево. Шарнирные планки можно переставить
так, чтобы дверца котла открывалась вправо.
Рекомендуемое рас-
стояние без использо-
вания принадлежнос-
тей
При наличии коллектора про-
дуктов сгорания (принадлеж-
ность) для двухкотловых ус-
тановок
Размер
a
700 мм 1000 мм
Размер
b
— 1550 мм
Монтаж
■ Не допускается загрязнение воздуха галогенсодержащими
углеводородами (например, входящими в состав аэрозолей,
красок, растворителей и моющих средств).
■ Избегать сильной степени запыления.
■ Не допускать высокой влажности воздуха.
■ Обеспечить защиту от замерзания и надлежащую вентиляцию.
При несоблюдении этих требований возможны сбои и поврежде-
ния установки.
Эксплуатация водогрейного котла в помещениях, в которых воз-
можно загрязнение воздуха галогенсодержащими углеводоро-
дами, допускается только с отбором воздуха для горения извне.
Гидродинамическое сопротивление отопительного контура
60
8
7
0,8
0,7
0,1
0,2
0,3
0,4
0,5
0,6
1
2
3
4
5
6
10
2 3 4 5 6 7 8 10 20 30 40 50
кПа
Расход, м³/ч
80
70
8
7
1
2
3
4
5
6
10
20
30
40
50
60
100
Гидродинамическое сопротивление
мбар
Водогрейный котел Vitocrossal 300 предназначен только для
систем водяного отопления с принудительной циркуляцией.
Технические данные водогрейного котла
(продолжение)
VITOCROSSAL 300
VIESMANN
5
5815 067 GUS
