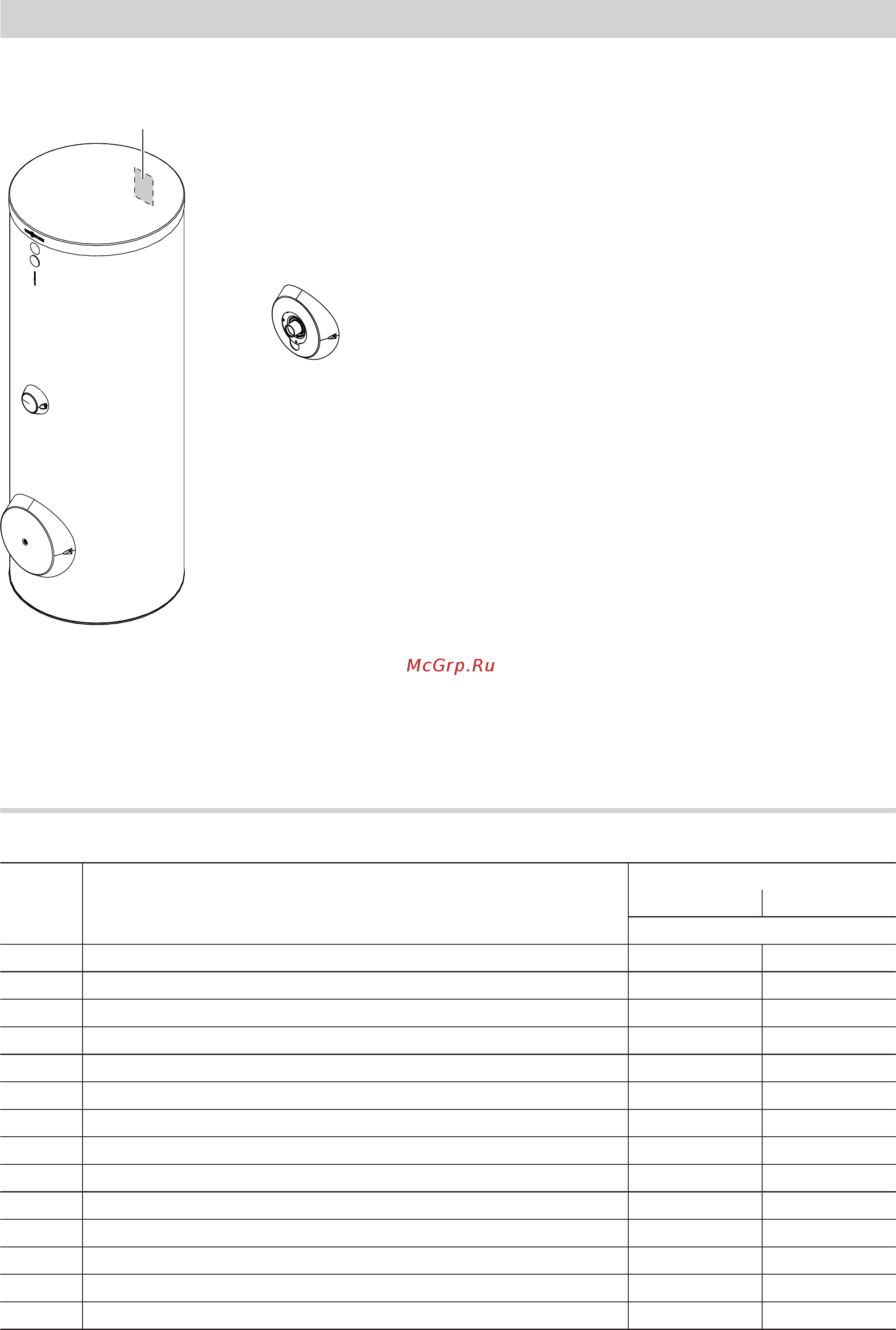

Обзор узлов
B
C
A
Рис. 4
A
Фирменная табличка
B
Узел емкостного водонагревателя с теплоизоля-
цией
C
Узел комплектующих фланца
Узел емкостного водонагревателя с теплоизоляцией
Поз. Деталь Заводской №
7498989 7498998
№ заказа
0001 Регулируемая опора 7818798 7818798
0002 Крепление датчика 7819654 7819654
0003 Фирменная табличка Vitocell 100 5603690 5603699
0004 Уплотнение 7819647 7819647
0005 Фланец анода с уплотнением 7823194 7823194
0006 Зажимная скоба 7818061 7818061
0007 Магниевый анод d = 40 x 520/490 7823192 7823192
0008 Крышка термометра 7820231 7823198
0009 Термометр 30 - 120°C 7819509 7819509
0010 Логотип Vitocell 100 7818348 7818348
0011 Изоляция фланца 7823572 7823572
0012 Верхняя панель облицовки 7817804 7822689
0013 Погружная гильза для термометра 7819676 7819676
0014 Уголок 7810494 7810494
Спецификации деталей
Спецификации деталей, 300 л
5605 808 RU
