Viessmann Vitocell 100-U/-W [10/20] Первичный ввод в эксплуатацию осмотр и техническое обслуживание
![Viessmann Vitocell 100-U/-W [10/20] Первичный ввод в эксплуатацию осмотр и техническое обслуживание](/views2/1474663/page10/bga.png)
10
1x
7x
A
B
E
D
F
G
C

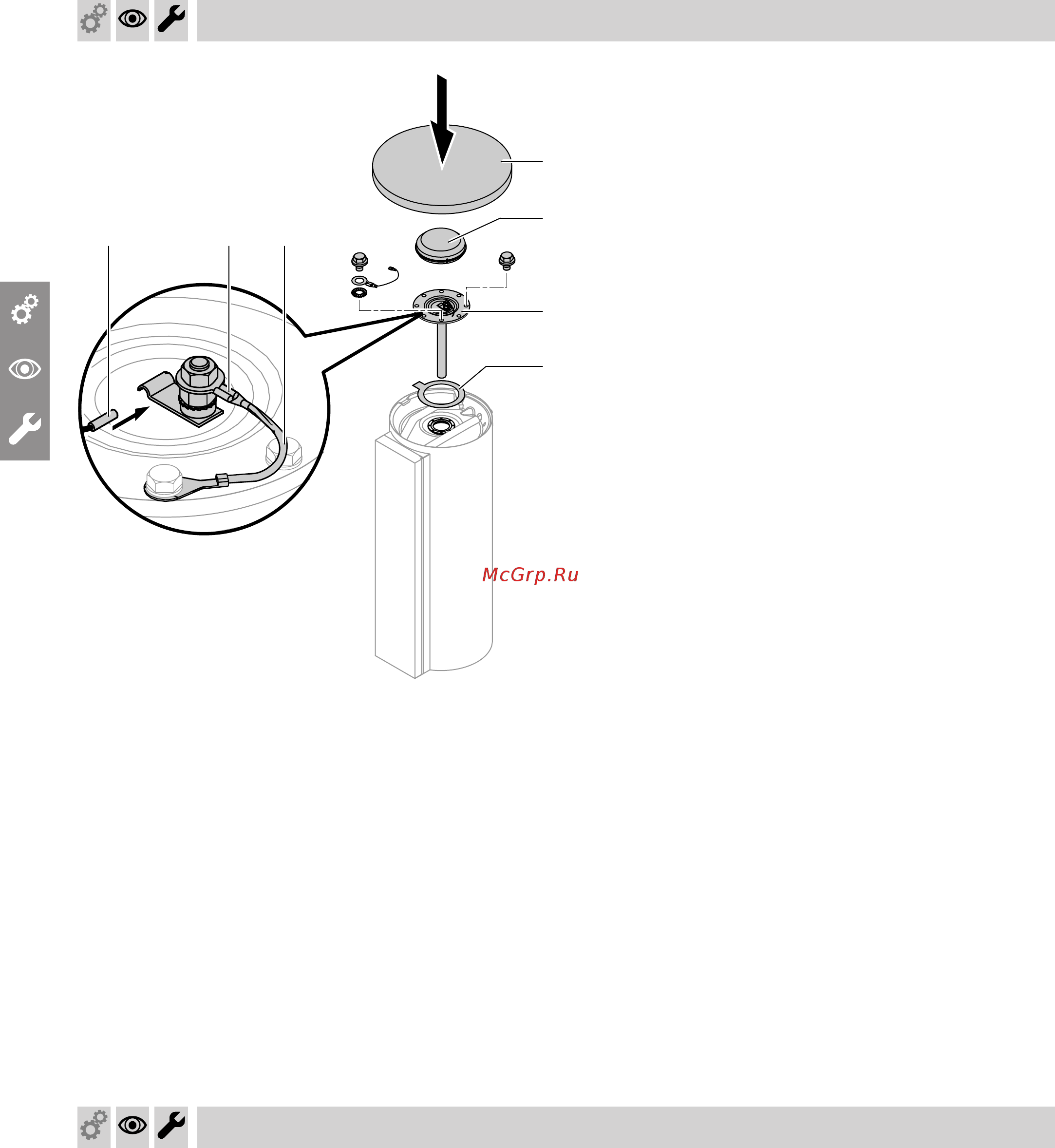

Рис. 3
1. Снова подсоединить емкостный водонагрева-
тель к системе трубопроводов.
2.
Установить новое уплотнение
A
на фланец
B
.
3.
Установить фланец с кабелем заземления
C
.
Затянуть шурупы с моментом затяжки 25 Нм.
4.
Вставить кабель заземления
C
в штекерный
разъем
D
.
5. Наполнить контур ГВС емкостного водонагрева-
теля. Затянуть фланцевую крышку с моментом
затяжки 25 Нм.
6. Установить верхний чувствительный элемент
термометра
E
.
7.
Установить теплоизоляцию фланца
F
и крышку
G
.
Указание
Пропустить кабель термометра через паз в
изоляции фланца.
Проверка герметичности подключений водяного контура
Первичный ввод в эксплуатацию, осмотр и техническое обслуживание
Повторный ввод емкостного водонагревателя в эксплуатацию
5699 840 RU
