Объем л 750 950
7 без теплоизоляции n мм 7 790 7 790
o мм 140 140

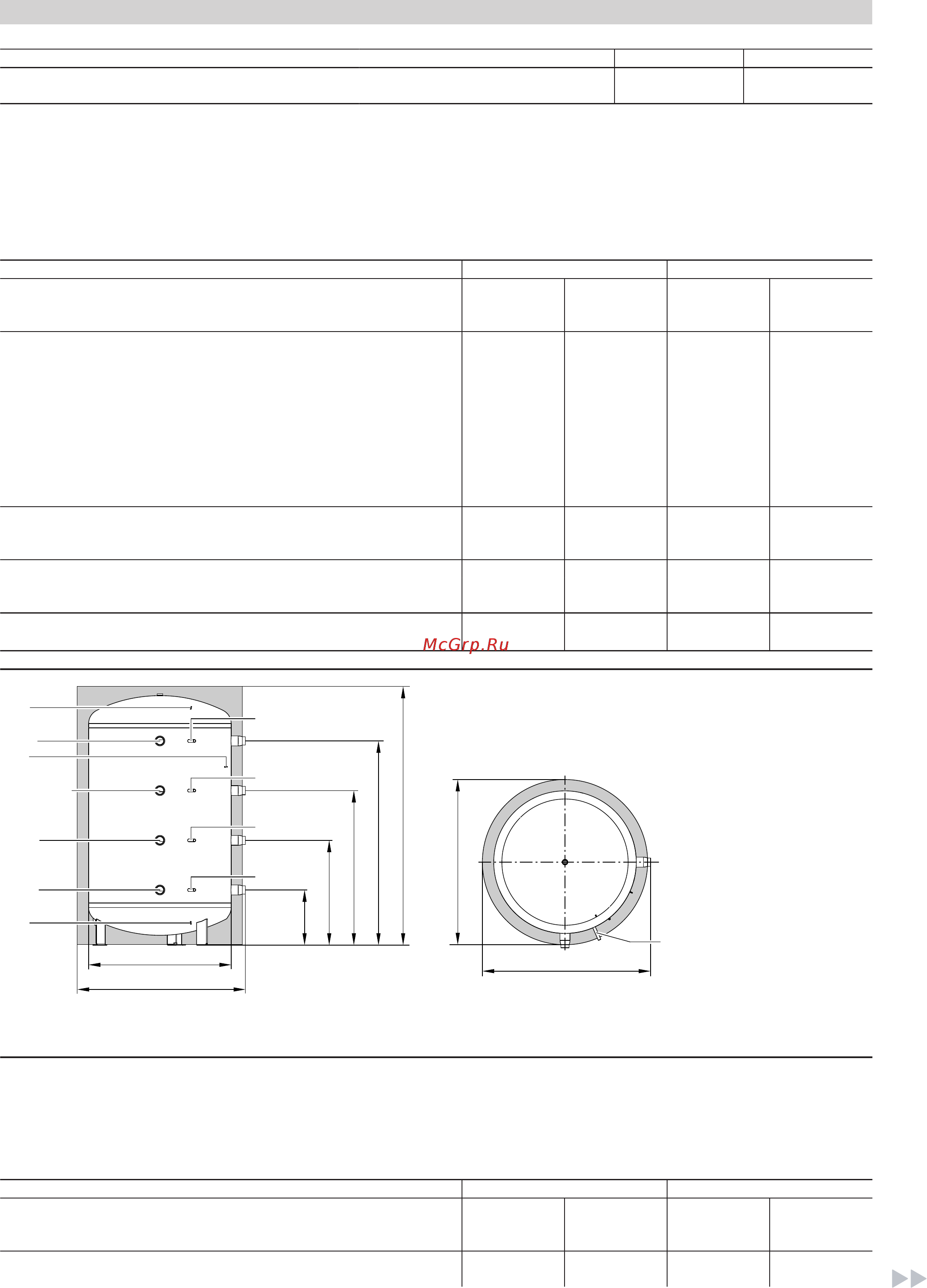

Vitocell 100-E (тип SVPA, 1500 и 2000 л)
Для аккумулирования теплоносителя в сочетании с гелиокол-
лекторами, тепловыми насосами и твердотопливными котлами.
Для следующих установок:
■ температура подачи отопительного контура до 110 °C
■ рабочее давление отопительного контура до 3 бар (0,3 МПа)
Объем л 1500 2000
Теплоизоляция стандартная
(из 2 частей)
высокоэф-
фективная
(из 3 частей)
стандартная
(из 2 частей)
высокоэф-
фективная
(из 3 частей)
Размеры
Длина (7)
– с теплоизоляцией a мм 1310 1370 1310 1370
– без теплоизоляции мм 1100 1100 1100 1100
Ширина b мм 1345 1440 1345 1440
Высота
– с теплоизоляцией c мм 2210 2210 2640 2640
– без теплоизоляции мм 1939 1939 2378 2378
Кантовальный размер без теплоизоляции и регу-
лируемых опор
мм 1967 1967 2402 2402
Масса
– с теплоизоляцией кг 217 224 253 265
– без теплоизоляции кг 170 170 201 201
Подключения (наружная резьба)
Подающая и обратная магистраль отопительного
контура
R/G 2 2 2 2
Затраты тепла на поддержание готовности q
BS
согласно
DIN EN 12897)
кВтч/
24 ч
4,2 3,2 5,4 3,8
h
b
TH
TH
TH
HV1
HV2/HR1
HR2
HR3
TR1
TR2
TR3
TR4
g
f
e
d
c
a
b
TR
HV1
HV2/HR1
HR2
HR3
HR Обратная магистраль отопительного контура (по 2 на каждом
уровне)
HV Подающая магистраль отопительного контура (по 2 на
каждом уровне)
TH Крепление чувствительного элемента термометра или
дополнительных датчиков
TR Погружная гильза для датчика температуры буферной емко-
сти / терморегулятора
Таблица размеров
Объем л 1500 2000
Теплоизоляция стандартная
(из 2 частей)
высокоэф-
фективная
(из 3 частей)
стандартная
(из 2 частей)
высокоэф-
фективная
(из 3 частей)
Длина (7) a мм 1310 1500 1310 1500
Ширина b мм 1345 1440 1345 1440
Технические данные Vitocell 100-E (тип SVP и тип SVPA)
(продолжение)
VITOCELL 100-E/-W
VIESMANN
7
5513 865 RU
