Viessmann Vitocell 360-M [5/18] Технические данные vitocell 340 m и vitocell 360
![Viessmann Vitocell 360-M [5/18] Технические данные vitocell 340 m и vitocell 360](/views2/1474678/page5/bg5.png)

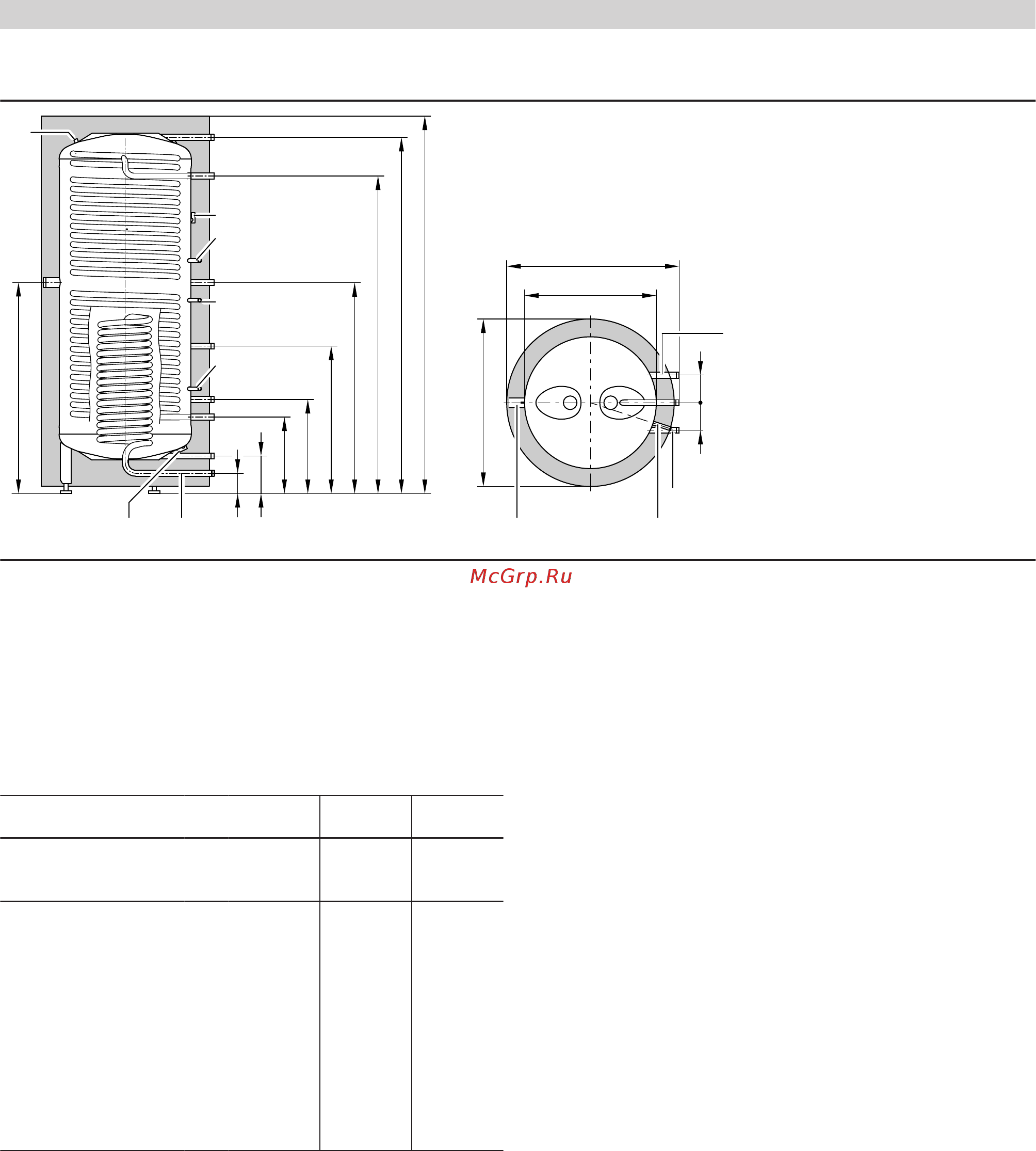

Vitocell 340-M, тип SVKA
TH
TH
k
l
i
h
g
f
e
d
m
HV1/EL
WW/Z
HV2/HR1
HR2
HR3
KW
Е
HVs/HRs/ELs
ELH
SPR1
SPR2/TH
SPR3/TH
n
ELH
o
b
a
HRs
SPR1-3
HVs/ELs
TH
c
n
E Патрубок опорожнения
EL Воздухоотводчик
EL
s
Удаление воздуха из теплообменника гелиоустановки
ELH Электронагревательная вставка (муфта Rp 1½)
HR Обратная магистраль отопительного контура
HR
s
Обратная магистраль контура гелиоустановки
HV Подающая магистраль отопительного контура
HV
s
Подающая магистраль контура гелиоустановки
KW Трубопровод холодной воды
TH Крепление чувствительных элементов термометров или
крепление дополнительного датчика
SPR Датчик температуры или терморегулятор
WW Трубопровод горячей воды
Z Циркуляционный трубопровод (ввертная деталь для под-
ключения циркуляционного трубопровода, принадлеж-
ность)
Таблица размеров
Объем водонагрева-
теля
л 750 950
Длина (7) a мм 1004 1004
Ширина b мм 1059 1059
Высота c мм 1895 2195
d мм 1787 2093
e мм 1558 1863
f мм 1038 1158
g мм 850 850
h мм 483 483
i мм 383 383
k мм 145 145
l мм 75 75
m мм 1000 1135
n мм 185 185
Длина без теплоизоля-
ции
o мм 790 790
Технические данные Vitocell 340-M и Vitocell 360-M
(продолжение)
VITOCELL 340-M/360-M
VIESMANN
5
5457 966 RU
