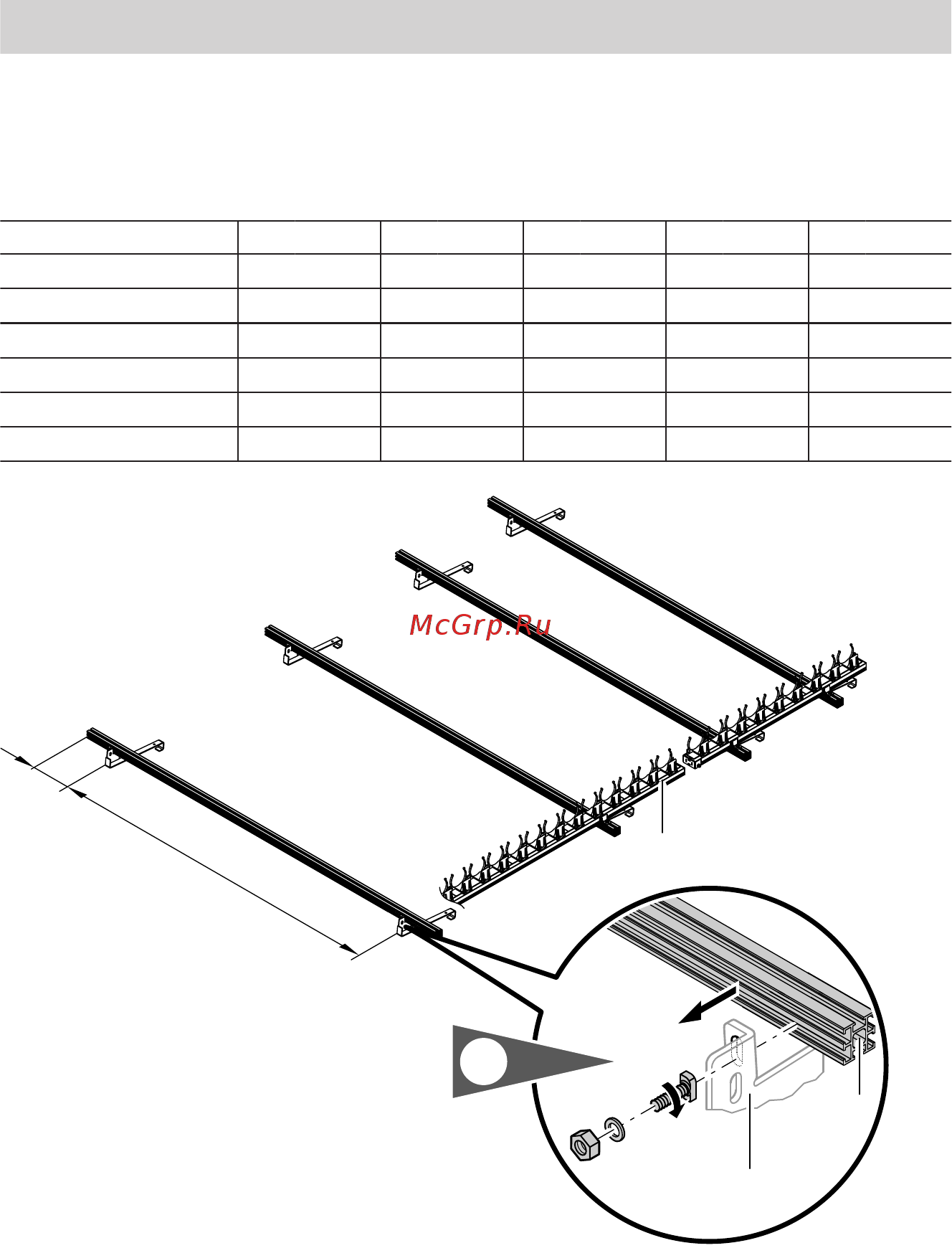

Viessmann Vitosol 200-T SPE [12/72] Монтаж на скатных крышах с помощью кровельных
![Viessmann Vitosol 200-T SPE [12/72] Монтаж на скатных крышах с помощью кровельных](/views2/1474704/page12/bgc.png)
12
G
Монтажная доска, 30 x 100 мм
(только для голландской чере-
пицы)
H
Монтажная доска, 38 x 58 мм
(только для голландской чере-
пицы)
Комбинация c мм d мм е мм f мм g мм
1,63 м
2
1220 — 640 — —
3,26 м
2
2390 — 1240 — —
1,63 м
2
/1,63 м
2
1220 1220 640 1260 1900
1,63 м
2
/3,26 м
2
1220 2390 640 1550 2786
3,26 м
2
/1,63 м
2
2390 1220 1240 2146 2786
3,26 м
2
/3,26 м
2
2390 2390 1240 2431 3670
2030
185
C
1.
E
90°
B
B
Монтажная шина
C
Крепление для трубок
E
Кровельный крюк
Монтаж на скатных крышах с помощью кровельных…
(продолжение)
5773 824 GUS
